ATEN CS72D, CS74D - 2/4-Port USB DVI KVM Switch Hızlı Başlangıç Kılavuzu

İçerikler

1 Paket İçeriği
2 Donanım İncelemesi
3 Donanım Kurulumu
4 Çalışma
5 Kısayol Tuşu İşlemi
6 Önemli Uyarı
7 Çevrimiçi Kayıt
8 Teknik Telefon Desteği
9 Referanslar
10 Kılavuzu indir
11 Diğer Dillerde

Paket İçeriği

1 CS72D/74D 2/4-Port USB DVI KVM Switch
1 1.2 m 44-pin Özel KVM Kablo Seti
1 1.8 m 44-pin Özel KVM Kablo Seti (sadece CS74D için)
1 Güç Adaptörü (sadece CS74D için)
1 Kullanım Kılavuzu

Donanım İncelemesi

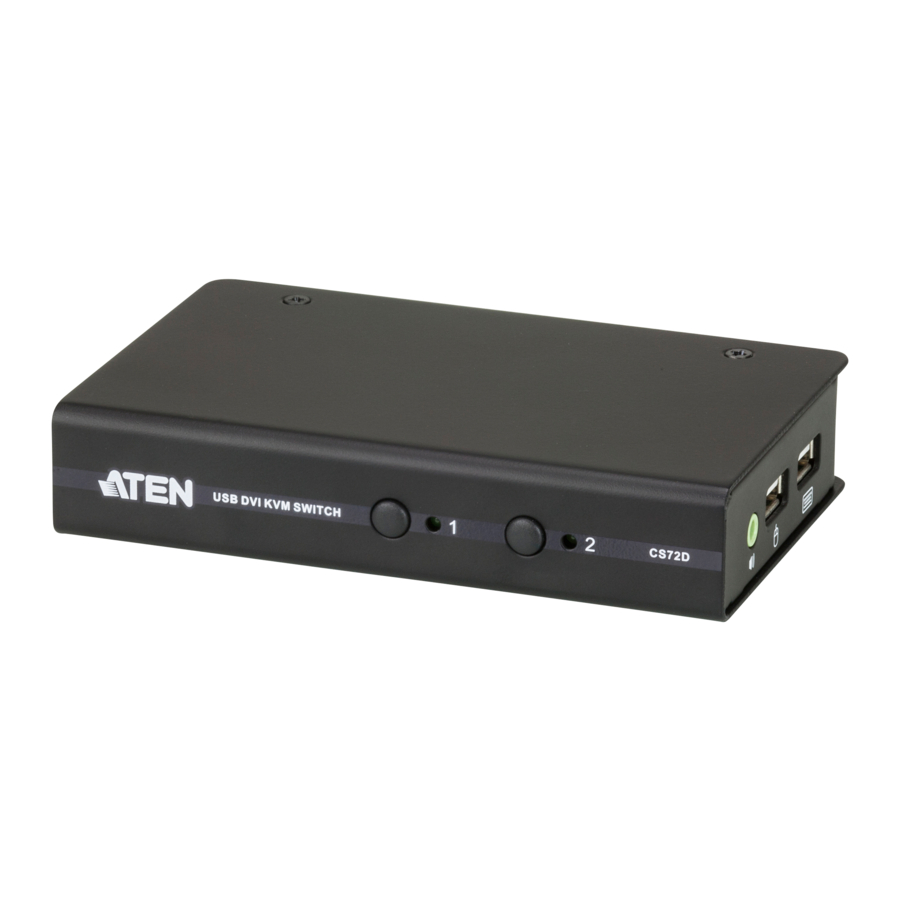

CS72D/CS74D Ön Görünüm

Port Seçim Düğmeleri
Port LED'leri

CS72D/CS74D Arka Görünüm

DVI Konsol Portu
Bilgisayar Port(lar)ı
Güç Girişi (sadece CS74D için)

CS72D/CS74D Yan Görünüm

Ses Portu
USB Konsol Portları

Donanım Kurulumu

USB klavyenizi ve USB farenizi ünitenin yan panelinde bulunan USB Konsol portlarına takın.
Hoparlörlerinizi ünitenin yan panelinde bulunan Ses portuna takın.
DVI monitörünüzü ünitenin arka panelinde bulunan DVI Konsol portuna takın ve monitörü açın.
Sağlanan 44-pin kablo setini kullanarak, 44-pin konektörünü switch'in Bilgisayar port(lar)ına takın. Kablonun diğer ucundaki USB, DVI-D ve hoparlör konektörlerini bilgisayardaki ilgili portlara takın.
(Sadece CS74D için) Switch'inizle birlikte gelen güç adaptörünü bir güç kaynağına takın, ardından güç adaptörü kablosunu switch'in Güç Girişine takın.
Bilgisayarların gücünü açın.

Çalışma

Port Değiştirme

Bilgisayarlara erişmek için üç uygun yöntem vardır: Ön Panel Düğmeleri, Fare ve Kısayol Tuşu.

Ön Panel Düğmeleri ile Değiştirme

KVM odağını karşılık gelen portuna bağlı bilgisayara getirmek için bir Port Seçim Düğmesine basın ve bırakın.

Fare Portu Değiştirme (Varsayılan ayar kapalıdır)

Portlar arasında geçiş yapmak için USB farenizin kaydırma tekerleğine çift tıklayın.

Not:

Bu özellik yalnızca USB 3 tuşlu kaydırma tekerlekli fareler tarafından desteklenir.
Bu özellik yalnızca Fare Emülasyonu etkinleştirildiğinde desteklenir.

Kısayol Tuşu İşlemi

Kısayol Tuşu Ayar Modu

Tüm kısayol tuşu işlemleri, [Scroll Lock] tuşuna iki kez dokunarak başlar. Bu, çeşitli işlemleri gerçekleştirmek için tuş kombinasyonlarına ve [Enter] tuşuna dokunarak devam edilebilen Kısayol Tuşu Ayar Modu'nu (HSM) başlatır. Ayrıntılı tuş kombinasyonları ve eksiksiz Kısayol Tuşu Tablosu için CS72D/74D kullanım kılavuzuna bakın.

Port Değiştirme

Kısayol Tuşu	Eylem
[Scroll Lock] [Scroll Lock] [Enter]	KVM ve ses odağını, KVM odağına sahip olan porttan kurulumdaki bir sonraki porta getirir (CS74D için 1'den 2'ye; 2'den 3'e; 3'ten 4'e; 4'ten 1'e).
[Scroll Lock] [Scroll Lock] [X] / [x] [Enter]	1. [Scroll Lock], [Scroll Lock]'u [Ctrl], [Ctrl] olarak değiştirin. 2. Geri değiştirmek için tekrar basın.
[Scroll Lock] [Scroll Lock] [K] / [k] [Enter]	Sadece KVM odağını, şu anda sahip olduğu porttan kurulumdaki bir sonraki porta getirir.
[Scroll Lock] [Scroll Lock] [S] / [s] [Enter]	Sadece ses odağını, şu anda sahip olduğu porttan kurulumdaki bir sonraki porta getirir.

Kısayol Tuşu Özet Tablosu

HSM'yi çağırdıktan sonra, karşılık gelen işlevi gerçekleştirmek için aşağıdaki tuşlardan birini girin:

Tuş	Fonksiyon
[X] / [x] [Enter]	Varsayılan ([Scroll Lock] [Scroll Lock]) ve alternatif ([Ctrl] [Ctrl]) Port Değiştirme tuşları arasında geçiş yapar.
[K] / [k] [Enter]	KVM odağını değiştirir.
[S] / [s] [Enter]	Ses odağını değiştirir.

[D] / [d] [Enter]	Video Dynasync™'i, ATEN'in özel teknolojisini çağırır.
[M] / [m] [Enter]	Fare emülasyonunu etkinleştirir/devre dışı bırakır.
[W] / [w] [Enter]	Fare portu değiştirmeyi etkinleştirir/devre dışı bırakır.
[E]	Güç Açma Algılamayı etkinleştirir/devre dışı bırakır.
[F2] [Enter]	Mac klavye emülasyonunu etkinleştirir.
[F3] [Enter]	Sun klavye emülasyonunu etkinleştirir.
[F10] [Enter]	Klavye işletim platformunu otomatik olarak algılar ve ayarlar.
[F4] [Enter]	Bir metin düzenleyicinin yapıştırma işlevi aracılığıyla mevcut switch ayarlarını listeler.
[F5] [Enter]	Tüm USB cihazlarında sıfırlama gerçekleştirir.
[F6] [nn] [Enter]	Klavye dilini ayarlar. Not: nn, aşağıdaki klavye dili kodlarından birini temsil eden iki basamaklı bir sayıdır: ABD İngilizcesi: 33; Fransızca: 08; Japonca: 15.
[R] / [r] [Enter]	Kısayol tuşu ayarlarını varsayılan durumlarına sıfırlar.
