ATEN CS72D, CS74D - 2/4-Port USB DVI KVM Switch - Skrócona instrukcja obsługi
Zawartość opakowania
1 Przełącznik KVM USB DVI CS72D/74D 2/4-Portowy
1 Zestaw kabli KVM 44-pinowych na zamówienie o długości 1,2 m
1 Zestaw kabli KVM 44-pinowych na zamówienie o długości 1,8 m (tylko dla CS74D)
1 Zasilacz (tylko dla CS74D)
1 Instrukcja obsługi
Przegląd sprzętu

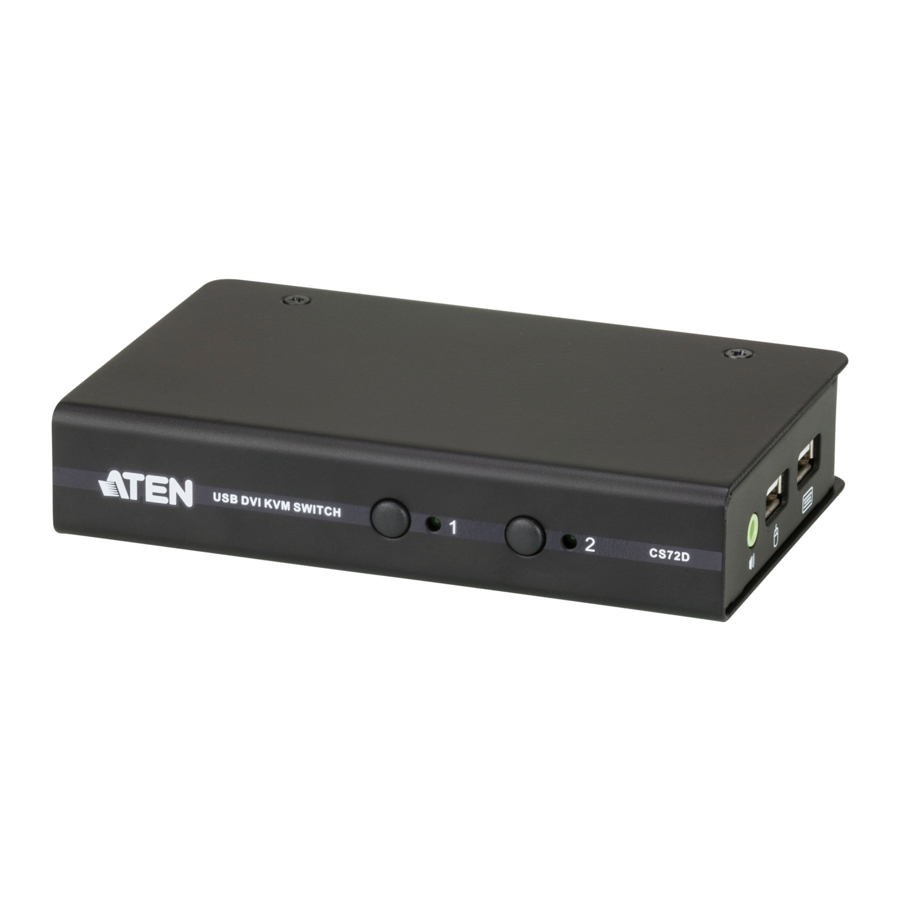

Widok z przodu CS72D/CS74D
- Przyciski wyboru portu
- Diody LED portów
Widok z tyłu CS72D/CS74D
- Port konsoli DVI
- Port(y) komputera
- Gniazdo zasilania (tylko CS74D)
Widok z boku CS72D/CS74D
- Port audio
- Porty konsoli USB
Instalacja sprzętu
- Podłącz klawiaturę USB i mysz USB do portów konsoli USB znajdujących się na panelu bocznym urządzenia.
- Podłącz głośniki do portu audio znajdującego się na panelu bocznym urządzenia.
- Podłącz monitor DVI do portu konsoli DVI znajdującego się z tyłu urządzenia i włącz monitor.
- Używając dostarczonego zestawu kabli 44-pinowych, podłącz złącze 44-pinowe do portu(ów) komputera przełącznika. Na drugim końcu kabla podłącz złącza USB, DVI-D i głośnikowe do odpowiednich portów w komputerze.
- (Tylko CS74D) Podłącz zasilacz do źródła zasilania, a następnie podłącz kabel zasilacza do gniazda zasilania przełącznika.
- Włącz zasilanie komputerów.
Działanie
Przełączanie portów
Istnieją trzy wygodne metody dostępu do komputerów: Przyciski na panelu przednim, Mysz i Klawisz skrótu.
Przełączanie za pomocą przycisków na panelu przednim
Naciśnij i zwolnij przycisk wyboru portu, aby przenieść fokus KVM na komputer podłączony do odpowiadającego mu portu.
Przełączanie portów za pomocą myszy (ustawienie domyślne jest wyłączone)
Kliknij dwukrotnie kółko przewijania myszy USB, aby przełączać się między portami.
Uwaga:
- Ta funkcja jest obsługiwana tylko przez myszy USB z 3 przyciskami i kółkiem przewijania.
- Ta funkcja jest obsługiwana tylko wtedy, gdy włączona jest emulacja myszy.
Obsługa klawiszy skrótu
Tryb ustawień klawiszy skrótu
Wszystkie operacje klawiszy skrótu rozpoczynają się od dwukrotnego naciśnięcia klawisza [Scroll Lock]. To wywołuje tryb ustawień klawiszy skrótu (Hotkey Setting Mode - HSM), po którym można naciskać kombinacje klawiszy i klawisz [Enter], aby wykonywać różne operacje. Szczegółowe kombinacje klawiszy i pełną tabelę klawiszy skrótu można znaleźć w instrukcji obsługi CS72D/74D.
Przełączanie portów
| Klawisz skrótu | Akcja |
|
[Scroll Lock] [Scroll Lock] [Enter] |
Przenosi fokus KVM i audio z portu, który aktualnie ma fokus KVM, do następnego portu w instalacji (1 do 2; 2 do 3; 3 do 4; 4 do 1 dla CS74D). |
|
[Scroll Lock] [Scroll Lock] [X] / [x] [Enter] |
1. Zmień [Scroll Lock], [Scroll Lock] na [Ctrl], [Ctrl]. 2. Naciśnij ponownie, aby przywrócić. |
|
[Scroll Lock] [Scroll Lock] [K] / [k] [Enter] |
Przenosi tylko fokus KVM z portu, który aktualnie go ma, do następnego portu w instalacji. |
|
[Scroll Lock] [Scroll Lock] [S] / [s] [Enter] |
Przenosi tylko fokus audio z portu, który aktualnie go ma, do następnego portu w instalacji. |
Tabela podsumowania klawiszy skrótu
Po wywołaniu HSM, wprowadź jeden z poniższych klawiszy, aby wykonać odpowiednią funkcję:
| Klawisz | Funkcja |
| [X] / [x] [Enter] | Przełącza między domyślnymi ([Scroll Lock] [Scroll Lock]) i alternatywnymi ([Ctrl] [Ctrl]) klawiszami przełączania portów. |
| [K] / [k] [Enter] | Przełącza fokus KVM. |
| [S] / [s] [Enter] | Przełącza fokus audio. |
| [D] / [d] [Enter] | Wywołuje Video Dynasync™, ekskluzywną technologię ATEN. |
| [M] / [m] [Enter] | Włącza/Wyłącza emulację myszy. |
| [W] / [w] [Enter] | Włącza/Wyłącza przełączanie portów za pomocą myszy. |
| [E] | Włącza/Wyłącza wykrywanie włączenia zasilania (Power On Detection). |
| [F2] [Enter] | Włącza emulację klawiatury Mac. |
| [F3] [Enter] | Włącza emulację klawiatury Sun. |
| [F10] [Enter] | Automatycznie wykrywa i ustawia platformę operacyjną klawiatury. |
| [F4] [Enter] | Wyświetla listę bieżących ustawień przełącznika za pomocą funkcji wklejania edytora tekstu. |
| [F5] [Enter] | Wykonuje reset wszystkich urządzeń USB. |
| [F6] [nn] [Enter] |
Ustawia język klawiatury. Uwaga: nn to dwucyfrowa liczba reprezentująca jeden z następujących kodów języka klawiatury: Angielski (USA): 33; Francuski: 08; Japoński: 15. |
| [R] / [r] [Enter] | Resetuje ustawienia klawiszy skrótu do ich stanu domyślnego. |
Ważna uwaga
Ze względu na ochronę środowiska, ATEN nie dostarcza w pełni wydrukowanej instrukcji obsługi tego produktu. Jeśli informacje zawarte w Skróconej instrukcji obsługi nie są wystarczające do skonfigurowania i obsługi produktu, prosimy odwiedzić naszą stronę internetową www.aten.com i pobrać pełną instrukcję obsługi.
