ATEN CS74U,CS72U - 4/2-Port USB KVM Switch - Instrukcja obsługi

Zawartość opakowania

CS72U / CS74U 2/4-Port USB KVM Switch
2 niestandardowe zestawy kabli KVM (CS72U)
4 niestandardowe zestawy kabli KVM (CS74U)
1 Instrukcja obsługi

Wymagania

Konsola

Komputery
Następujące wyposażenie musi być dostępne na każdym komputerze:

• Port VGA
  Uwaga: Jakość wyświetlanego obrazu zależy od jakości karty graficznej VGA. Dla uzyskania najlepszych rezultatów zalecamy zakup produktu wysokiej jakości.
• Porty audio (opcjonalne)
• Porty USB typu A

Kable
Jakość wyświetlanego obrazu zależy od jakości i długości kabli. Aby uzyskać najlepszą jakość, należy użyć kabli dostarczonych w zestawie.

Przegląd sprzętu

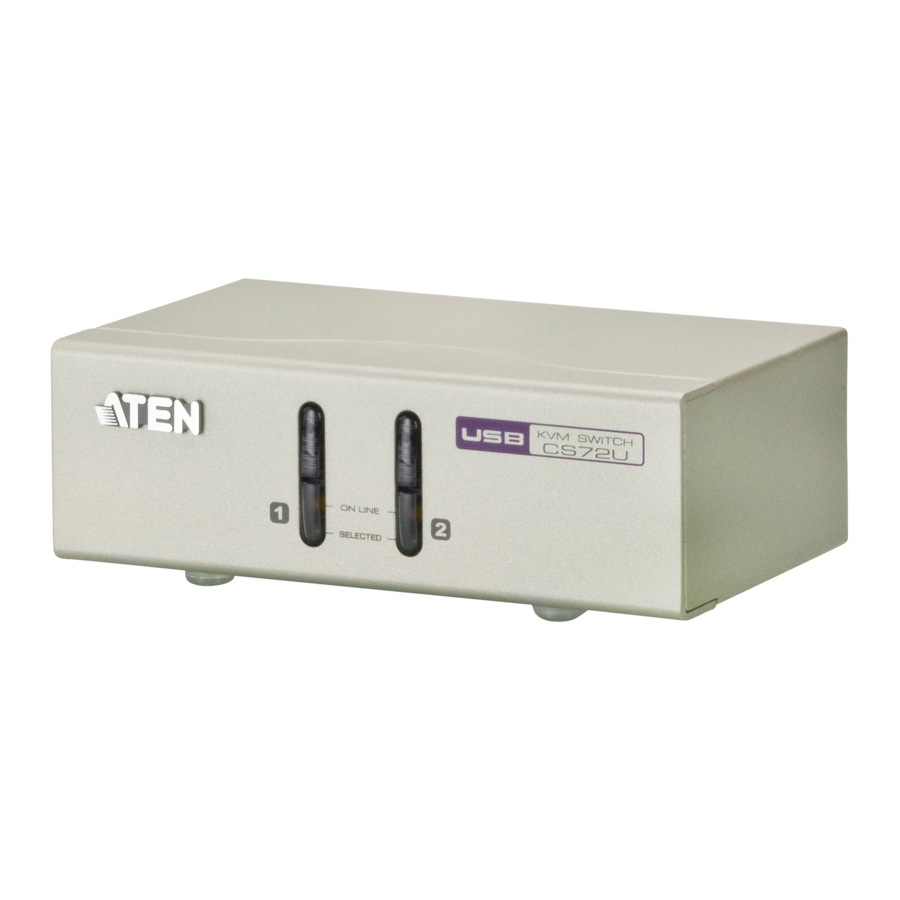

CS72U/CS74U - Widok z przodu

1. Przyciski wyboru portu
2. Diody LED portów

1. Porty klawiatury, myszy i audio konsoli
2. Gniazdo zasilania (opcjonalne)
3. Port monitora konsoli
4. Sekcja portów KVM

1. Podłącz klawiaturę, mysz, głośniki i mikrofon do portów głośnikowych i mikrofonowych USB konsoli znajdujących się na tylnym panelu urządzenia.
2. Podłącz monitor konsoli do portu konsoli VGA znajdującego się na tylnym panelu urządzenia i włącz monitor.
3. Używając niestandardowego zestawu kabli KVM (dostarczonego w tym pakiecie), podłącz niestandardowe złącze SPHD do dowolnego dostępnego gniazda w sekcji portów KVM przełącznika.
4. Na drugim końcu kabla podłącz złącza USB, audio i VGA do odpowiednich portów w komputerze.
5. Jeśli okaże się, że zasilanie jest niewystarczające, użyj zewnętrznego zasilacza. Skontaktuj się ze sprzedawcą, aby kupić odpowiedni model.
6. Włącz zasilanie komputerów.

Obsługa

CS72U / CS74U oferuje wygodny sposób dostępu do komputerów poprzez przełączanie ręczne – które polega na naciśnięciu przycisków wyboru portu znajdujących się na przednim panelu urządzenia.

Aby ręcznie wybrać port:
Naciśnij i zwolnij przycisk wyboru portu, aby przenieść fokus KVM na komputer podłączony do odpowiadającego mu portu. Dioda LED portu świeci jasnozielonym światłem.

Uwaga: Nie podłączaj przedłużacza KVM do przełącznika KVM, aby zwiększyć odległość, ponieważ pogarsza to jakość obrazu.

Pełna instrukcja obsługi CS72U/CS74U jest dostępna do pobrania ze strony internetowej ATEN (www.aten.com)

Specyfikacje

Informacje FCC
To urządzenie zostało przetestowane i uznane za zgodne z ograniczeniami dla urządzeń cyfrowych klasy B, zgodnie z częścią 15 przepisów FCC. Ograniczenia te mają na celu zapewnienie rozsądnej ochrony przed szkodliwymi zakłóceniami w instalacji domowej. To urządzenie generuje, wykorzystuje i może emitować energię o częstotliwości radiowej, a jeśli nie jest zainstalowane i używane zgodnie z instrukcją obsługi, może powodować zakłócenia w komunikacji radiowej. Nie ma jednak gwarancji, że zakłócenia nie wystąpią w konkretnej instalacji. Jeśli to urządzenie powoduje szkodliwe zakłócenia w odbiorze radiowym lub telewizyjnym, co można stwierdzić, wyłączając i włączając urządzenie, zachęca się użytkownika do podjęcia próby usunięcia zakłóceń za pomocą jednego lub kilku z następujących środków:

• Zmień orientację lub położenie anteny odbiorczej;
• Zwiększ odległość między urządzeniem a odbiornikiem;
• Podłącz urządzenie do gniazdka w obwodzie innym niż ten, do którego podłączony jest odbiornik;
• Skonsultuj się ze sprzedawcą/doświadczonym technikiem radiowo-telewizyjnym w celu uzyskania pomocy.

Rejestracja online
Międzynarodowa:
http://support.aten.com
Ameryka Północna:
http://www.aten-usa.com/product_registration

Pomoc techniczna przez telefon
Międzynarodowa:
886-2-86926959

Ameryka Północna:
1-888-999-ATEN Ext: 4988

Wielka Brytania:
44-8-4481-58923

Wszystkie informacje, dokumentacja i specyfikacje zawarte w tym medium mogą ulec zmianie bez wcześniejszego powiadomienia ze strony producenta. Proszę odwiedzić naszą stronę internetową, aby znaleźć najbardziej aktualną wersję.

© Copyright 2019 ATEN^® International Co., Ltd.
ATEN i logo ATEN są znakami towarowymi firmy ATEN International Co., Ltd. Wszelkie prawa zastrzeżone. Wszystkie inne znaki towarowe są własnością ich odpowiednich właścicieli.

Ten produkt jest zgodny z RoHS.
