ATEN CS74U,CS72U - 4/2-портов USB KVM Switch Ръководство

Съдържание на пакета

CS72U / CS74U 2/4-портов USB KVM Switch
2 Персонализирани KVM кабелни комплекта (CS72U)
4 Персонализирани KVM кабелни комплекта (CS74U)
1 Ръководство за потребителя

Изисквания

Конзола

Компютри
Следните устройства трябва да са налични на всеки компютър:

• VGA порт
  Забележка: Качеството на дисплея се влияе от качеството на VGA картата. За най-добри резултати ви препоръчваме да закупите висококачествен продукт.
• Аудио портове (по избор)
• Type A USB портове

Кабели
Качеството на дисплея се влияе от качеството и дължината на кабелите. Моля, използвайте кабелите, предоставени в пакета, за да имате най-добро качество.

Преглед на хардуера

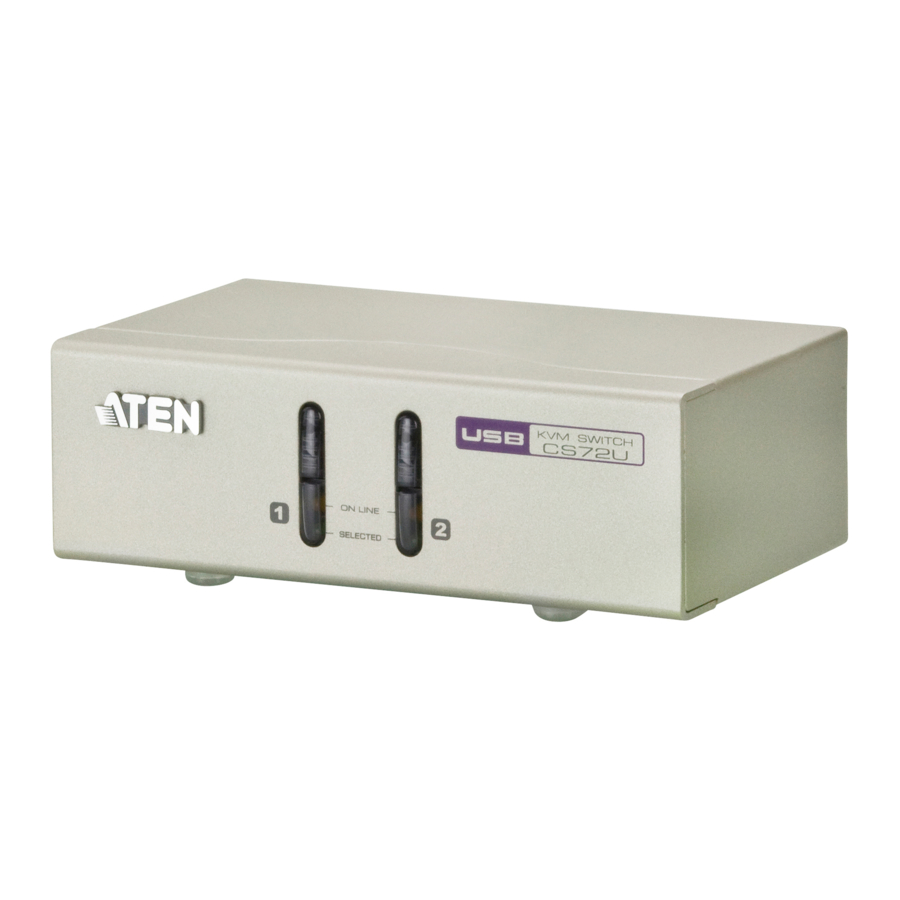

CS72U/CS74U преден изглед

1. Бутони за избор на порт
2. LED индикатори за порт

1. Клавиатура на конзолата, мишка и аудио портове
2. Захранващ жак (по избор)
3. Порт за монитор на конзолата
4. Секция за KVM порт

1. Включете вашата клавиатура, мишка, говорители и микрофон в конзолата USB портове за говорители и микрофон, разположени на задния панел на устройството.
2. Включете вашия конзолен монитор в VGA конзолния порт, разположен в задната част на устройството заден панел и включете монитора.
3. Използвайки персонализирания KVM кабелен комплект (предоставен с този пакет), включете персонализирания SPHD конектор във всеки наличен гнездо в секцията за KVM порт на превключвателя
4. В другия край на кабела включете USB, аудио и VGA конекторите в съответните им портове на компютъра.
5. Ако установите, че захранването е недостатъчно, моля, използвайте външен захранващ адаптер. Моля, свържете се с вашия дилър, за да закупите правилния за вашия модел.
6. Включете захранването на компютрите.

Операция

CS72U / CS74U разполага с удобен метод за достъп до компютрите чрез ръчно превключване – което включва натискане на бутоните за избор на порт, разположени на предния панел на устройството.

За ръчен избор на порт:
Натиснете и освободете бутон за избор на порт, за да пренесете KVM фокуса към компютъра, свързан към съответния му порт. LED индикаторът за порт светва в ярко зелено.

Забележка: Не свързвайте KVM Extender към KVM Switch, за да увеличите разстоянието, тъй като това влошава качеството на видеото.

Пълното ръководство за потребителя на CS72U/CS74U е достъпно за изтегляне от уебсайта на ATEN (www.aten.com)

Спецификации

FCC Информация
Това оборудване е тествано и е установено, че отговаря на ограниченията за цифрово устройство от клас B, съгласно част 15 от правилата на FCC. Тези ограничения са предназначени да осигурят разумна защита срещу вредни смущения в жилищна инсталация. Това оборудване генерира, използва и може да излъчва радиочестотна енергия и, ако не е инсталирано и използвано в съответствие с ръководството за употреба, може да причини смущения в радиокомуникациите. Въпреки това, няма гаранция, че няма да възникнат смущения в определена инсталация. Ако това оборудване причинява вредни смущения в радио- или телевизионното приемане, което може да се определи чрез изключване и включване на оборудването, потребителят се насърчава да се опита да коригира смущенията чрез една или повече от следните мерки:

• Преориентирайте или преместете приемната антена;
• Увеличете разстоянието между оборудването и приемник;
• Свържете оборудването към контакт на верига, различна от тази, към която е свързан приемникът;
• Консултирайте се с дилъра/опитен радио/телевизионен техник за помощ.

Онлайн регистрация
Международна:
http://support.aten.com
Северна Америка:
http://www.aten-usa.com/product_registration

Техническа телефонна поддръжка
Международна:
886-2-86926959
Северна Америка:
1-888-999-ATEN Ext: 4988

Обединено кралство:
44-8-4481-58923

Цялата информация, документация и спецификации, съдържащи се в този носител, подлежат на промяна без предварително уведомление от производителя. Моля, посетете нашия уебсайт, за да намерите най-актуалната версия.

© Copyright 2019 ATEN^® International Co., Ltd.
ATEN и логото на ATEN са търговски марки на ATEN International Co., Ltd. Всички права запазени. Всички други търговски марки са собственост на съответните им собственици.

Този продукт е RoHS съвместим.
