ATEN US3344I - 4x4 USB 3.1 Gen 1 Индустриален хъб суич - Ръководство за бърз старт
Съдържание на пакета
- 1 4x4 USB 3.1 Gen 1 Индустриален хъб суич
- 2 USB 3.1 Gen 1 Type-B към Type-A кабел 1.2M
- 2 USB 3.1 Gen 1 Type-B към Type-A кабел 1.8M
- 1 Дистанционен селектор на портове
- 1 Комплект за монтаж
- 1 Комплект адаптер за терминален блок (RS-422/RS-485 и DC терминален блок адаптер)
- 1 Инструкции за потребителя
Преглед на хардуера

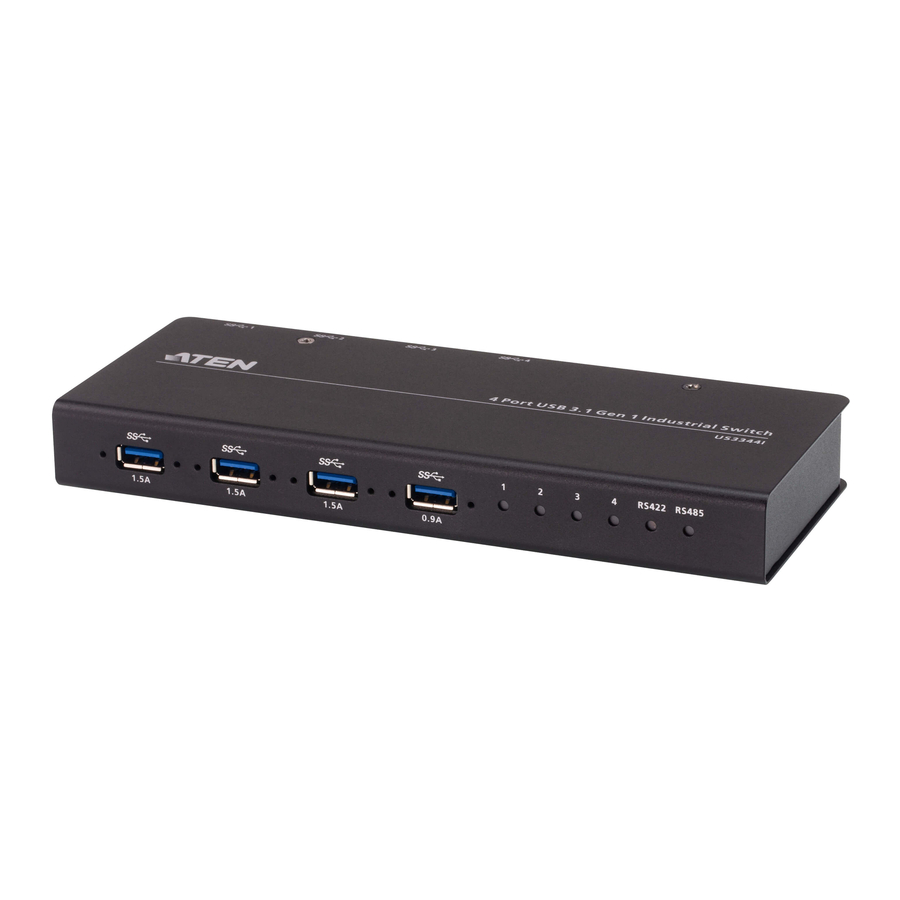

Преден изглед
- USB Type-A периферен порт
- LED индикатори за порт
- RS-422/RS-485 LED индикатори
Заден изглед
- Вход за захранване (DC жак)
- Вход за захранване (DC терминален блок)
- Жак за дистанционен селектор
- Контролен DIP превключвател
- RS-422/RS-485 сериен команден вход (терминален блок)
- USB Type-B хост порт
- Дистанционен селектор на портове
| Пин | RS-422 (4-жилен) | RS-485 (2-жилен) |
| 1 | GND | GND |
| 2 | TxD - (A) | - |
| 3 | TxD + (B) | - |
| 4 | RxD + (B) | Data + (A) |
| 5 | RxD - (A) | Data – (B) |
За RS-422 връзка, T +/- терминалите на вашата селекторна система трябва да бъдат свързани към R +/- на терминалния блок и обратно (например T+ към R+, T- към R-).
Инсталиране на хардуера
Обърнете се към горната инсталационна схема и направете следното:
- Включете USB 3.1 Gen 1 Type-A края на включените USB кабели във вашите компютри (до 4 компютъра) и включете USB 3.1 Gen 1 Type-B края на включените USB кабели в задната част на US3344I.
- Включете вашите USB периферни устройства в USB type-A периферните портове на US3344I.
- Включете дистанционния селектор на портове в жака за дистанционен селектор.
- (По избор) Подготовка на RS-422/RS-485 сериен команден порт селектор:
- Изберете сериен сигнал за избор на порт (RS-422/RS-485) от DIP превключвателя на задната страна на US3344I.
- Изберете функция за сериен терминал от DIP превключвателя на задната страна на US3344I.
- Вкарайте командните проводници в RS-422/RS-485 адаптера за терминален блок според обозначения знак на шасито. Затегнете винтовете на слотовете. Включете адаптера за терминален блок в серийния команден порт.
Забележка:
- Можете да свържете както дистанционния селектор на портове, така и серийния команден порт селектори за избор на порт.
- За RS-422 връзка, T +/- терминалите на вашата селекторна система трябва да бъдат свързани към R +/- терминалите на терминалния блок и обратно (например T+ към R+, T- към R-).
- Подгответе захранващ вход чрез:
- Свързване на DC терминален блок за захранващ вход1: Вкарайте DC + и - проводници (9 до 24V DC) в DC адаптера за терминален блок според обозначения знак. Затегнете винтовете на слотовете. Включете адаптера за терминален блок в US3344I; Или
- (По избор) Свързване на захранващ адаптер 2 към DC жака за захранващ вход.
Забележка:
- Ако и двата захранващи входа са свързани, захранването от DC жака ще бъде с приоритет.
- Наличен за закупуване отделно от най-близкия дилър на ATEN (Номер на част: 0AD8-8012-33MG)
Монтаж
Използвайте винтовете, предоставени с комплекта за монтаж, за да завиете монтажната скоба към дъното на устройството (вижте чертежите, показани по-горе).
Монтаж в шкаф
Завийте монтажната скоба на всяко удобно място на шкафа.
Монтаж на стена
Използвайте централния отвор за винт на монтажната скоба, за да монтирате устройството на стена.
