ATEN US221A, US421A - 2/4-Port USB 2.0 Switch Ръководство за бърз старт
СЪДЪРЖАНИЕ НА ОПАКОВКАТА
1 2-портов (US221A) или 4-портов (US421A) USB 2.0 периферeн превключвател
1 1.8 m USB Type A към USB Type B кабел
1 Инсталационен диск
1 Ръководство за потребителя
1 Ръководство за бърз старт
Онлайн регистрация
Международна:
http://support.aten.com
Северна Америка:
http://www.aten-usa.com/product_registration
Техническа телефонна поддръжка
Международна:
886-2-86926959
Северна Америка:
1-888-999-ATEN (ATEN TECH)
1-732-356-1703 (ATEN NJ)
Изисквания
Компютри
- USB хост контролер
Кабели
- USB към USB кабели за свързване на компютрите към периферното устройство.
Забележка: Само един USB Type A към USB Type B кабел е предоставен в пакета US221A / US421A. Ще трябва да закупите допълнителни USB Type A към USB Type B кабели за всеки компютър, който желаете да свържете към US221A / US421A.

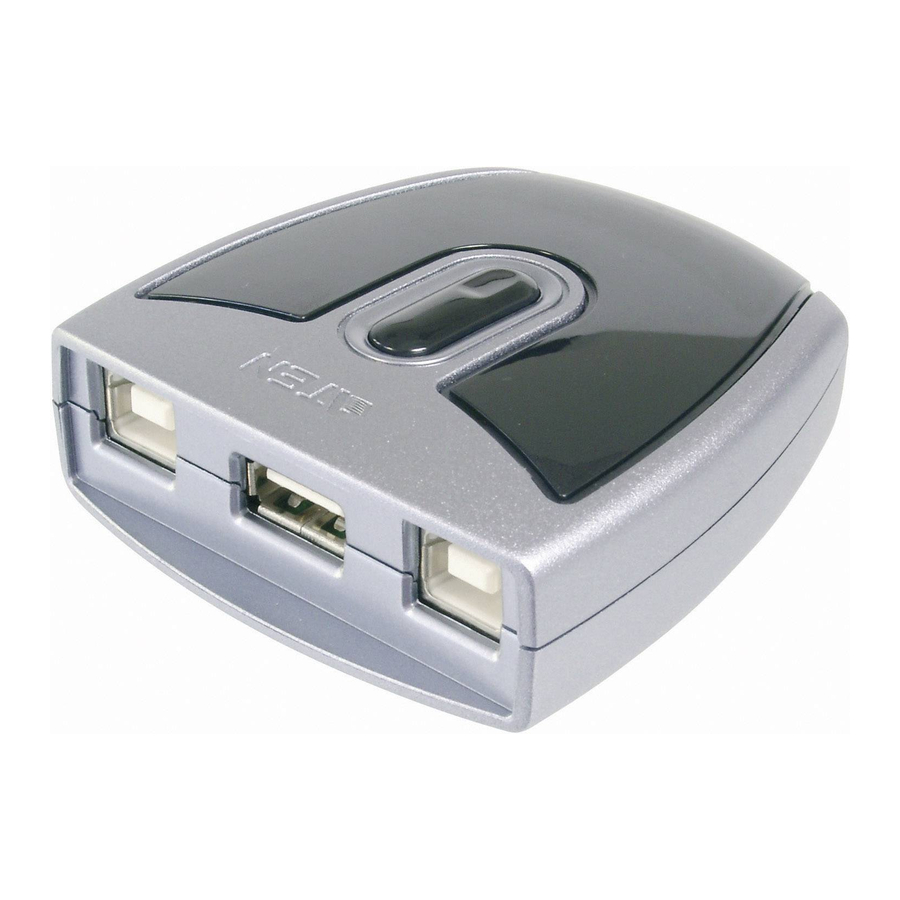

Преглед на хардуера
Изглед отгоре
- Lock LED
- Бутон(и) за избор на порт
- LED индикатори за избран порт
- Beeper On/Off Switch (отстрани) (Превключвател за включване/изключване на звуковия сигнал (отстрани))
Изглед отзад
- USB Type B компютърен порт
- USB Type A периферен порт
Инсталация на хардуера
За да инсталирате US221A / US421A, направете следното:
- Използвайте USB кабела на вашето USB устройство, за да го свържете към USB Type A порта на US221A / US421A.
- Включете USB Type B конектора на USB Type A към USB Type B кабела, предоставен с пакета US221A / US421A, във всеки наличен порт на US221A / US421A.
- Включете Type A конектора в USB хост порта на компютъра.
Повторете стъпки 2 и 3 за всички други компютри, които инсталирате.
Ръчна работа
US221 A
За да превключите фокуса на USB периферното устройство между двата компютъра, натиснете бутона за избор на порт (намиращ се в горната част на устройството). Избраният LED индикатор на порта ще мига и устройството ще издаде звуков сигнал. Когато мигането спре и LED индикаторът стане постоянен (след около четири секунди), този порт има периферен фокус.
US421 A
За да превключите периферния фокус към друг порт, натиснете бутона, който съответства на този порт. Избраният LED индикатор на порта ще мига и устройството ще издаде звуков сигнал. Когато мигането спре и LED индикаторът стане постоянен (след около четири секунди), този порт има периферен фокус.
Заключване/Отключване на периферния фокус
За да заключите периферния фокус на определен компютър, натиснете и задръжте бутона, който съответства на този порт, за две секунди или докато оранжевият LED индикатор светне.
За да отключите периферния фокус, натиснете и задръжте бутона, който съответства на този порт, за една секунда или докато оранжевият LED индикатор изгасне.
Софтуерна работа
US221A / US421A има софтуерно базирана помощна програма за конфигуриране, която може да се използва за конфигуриране на настройките на US221A / US421A, като например функцията Auto Switch (Автоматично превключване), Manual Switch and Release reminder (Ръчно превключване и напомняне за освобождаване) и звукови ефекти. Помощната програма може да се използва и за заключване и отключване на контрола на US221A/US421A.
Забележка: Потребителите на Windows трябва да влязат като администратор, за да инсталират и стартират софтуера US221A/US421A.
© Copyright 2009 ATEN ® International Co., Ltd. ATEN и логото на ATEN са търговски марки на ATEN International Co., Ltd. Всички права запазени. Всички други търговски марки са собственост на съответните им собственици.
