ATEN US221A, US421A - Guide de démarrage rapide du commutateur USB 2.0 à 2/4 ports
CONTENU DE L'EMBALLAGE
1 commutateur de périphériques USB 2.0 à 2 ports (US221A) ou 4 ports (US421A)
1 câble USB Type A vers USB Type B de 1,8 m
1 disque d'installation
1 manuel de l'utilisateur
1 guide de démarrage rapide
Enregistrement en ligne
International :
http://support.aten.com
Amérique du Nord :
http://www.aten-usa.com/product_registration
Support technique téléphonique
International :
886-2-86926959
Amérique du Nord :
1-888-999-ATEN (ATEN TECH)
1-732-356-1703 (ATEN NJ)
Exigences
Ordinateurs
- Contrôleur hôte USB
Câbles
- Câbles USB vers USB pour connecter les ordinateurs au périphérique.
Remarque : Seul un câble USB Type A vers USB Type B est fourni dans l'emballage du US221A / US421A. Vous devrez acheter des câbles USB Type A vers USB Type B supplémentaires pour chaque ordinateur que vous souhaitez connecter au US221A / US421A.
Présentation du matériel
Vue de dessus
- Voyant de verrouillage
- Bouton(s) de sélection de port
- Voyants de port sélectionné
- Commutateur marche/arrêt du bip sonore (sur le côté)

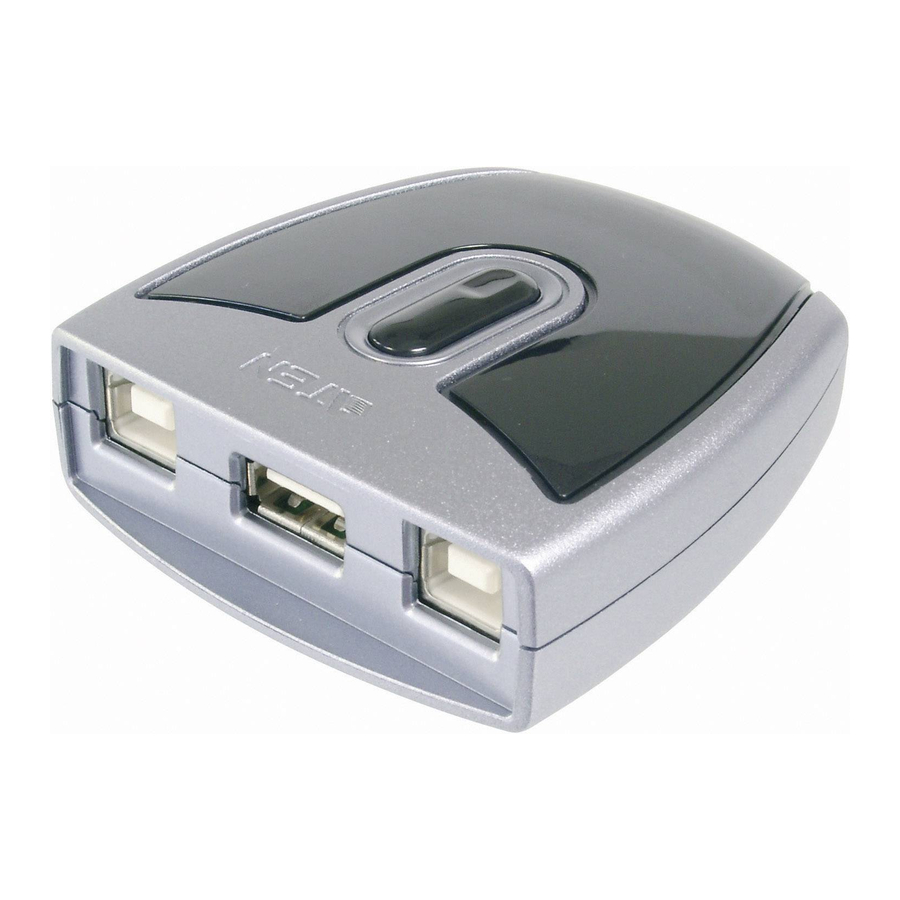

Vue arrière
- Port USB Type B pour ordinateur
- Port USB Type A pour périphérique
Installation du matériel
Pour installer le US221A / US421A, procédez comme suit :
- Utilisez le câble USB de votre périphérique USB pour le connecter au port USB Type A du US221A / US421A.
- Branchez le connecteur USB Type B du câble USB Type A vers USB Type B fourni avec l'emballage du US221A / US421A dans n'importe quel port disponible sur le US221A / US421A.
- Branchez le connecteur Type A dans le port hôte USB de l'ordinateur.
Répétez les étapes 2 et 3 pour tout autre ordinateur que vous installez.
Fonctionnement manuel
US221 A
Pour basculer le contrôle du périphérique USB entre les deux ordinateurs, appuyez sur le bouton de sélection de port (situé sur le dessus de l'unité). Le voyant du port sélectionné clignotera et l'unité émettra un bip sonore. Lorsque le clignotement s'arrête et que le voyant devient fixe (en environ quatre secondes), ce port a le contrôle du périphérique.
US421 A
Pour basculer le contrôle du périphérique vers un autre port, appuyez sur le bouton-poussoir correspondant à ce port. Le voyant du port sélectionné clignotera et l'unité émettra un bip sonore. Lorsque le clignotement s'arrête et que le voyant devient fixe (en environ quatre secondes), ce port a le contrôle du périphérique.
Verrouiller/Déverrouiller le contrôle du périphérique
Pour verrouiller le contrôle du périphérique sur un certain ordinateur, appuyez et maintenez enfoncé le bouton-poussoir correspondant à ce port pendant deux secondes, ou jusqu'à ce que le voyant orange s'allume.
Pour déverrouiller le contrôle du périphérique, appuyez et maintenez enfoncé le bouton-poussoir correspondant à ce port pendant une seconde, ou jusqu'à ce que le voyant orange s'éteigne.
Fonctionnement du logiciel
Le US221A / US421A dispose d'un utilitaire de configuration basé sur un logiciel qui peut être utilisé pour configurer les paramètres du US221A / US421A, tels que la fonction de commutation automatique, le rappel de commutation manuelle et de libération, et les effets sonores. L'utilitaire peut également être utilisé pour verrouiller et déverrouiller le contrôle du US221A/US421A.
Remarque : Les utilisateurs de Windows doivent se connecter en tant qu'administrateur pour installer et lancer le logiciel du US221A/US421A.
© Copyright 2009 ATEN ® International Co., Ltd. ATEN et le logo ATEN sont des marques déposées de ATEN International Co., Ltd. Tous droits réservés. Toutes les autres marques déposées sont la propriété de leurs détenteurs respectifs.
