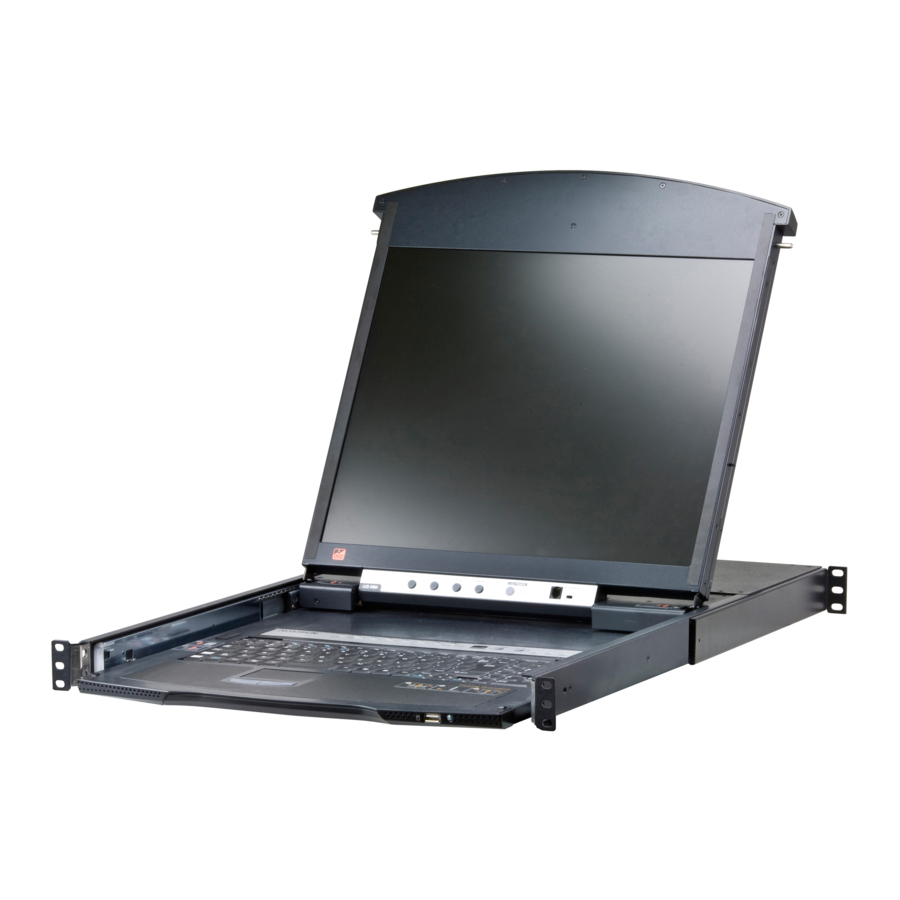

ATEN Altusen KL1508Ai, KL1516Ai - Commutateur KVM LCD à double rail - Guide de démarrage rapide
Contenu de l'emballage
1 commutateur KVM LCD à double rail KL1508Ai ou KL1516Ai avec un kit de montage standard
1 cordon d'alimentation
1 câble de mise à niveau du micrologiciel
2 équerres en L
1 mode d'emploi
Présentation du matériel
Vue avant
- Poignée supérieure
- Module LCD
- Module clavier
- Poignée inférieure
- LED d'alimentation
- Loquet de dégagement du clavier
- Loquet de dégagement de l'écran LCD
- Pattes de montage en rack
- Lumière d'éclairage LED
Module clavier
- Clavier
- Pavé tactile
- Port souris externe
- LED d'identification de station
- Zone de sélection de station
- LED de verrouillage et interrupteur de réinitialisation
- Boutons et LED de sélection de port
Module LCD
- Écran LCD
- Commandes LCD
- Bouton Marche/Arrêt de l'écran LCD
- Section de mise à niveau du micrologiciel
Vue arrière
- Borne de mise à la terre
- Prise d'alimentation
- Interrupteur d'alimentation
- Port LAN
- Port PON
- Port de chaînage en guirlande
- Sélection du port de console locale
- Sélection du port KVM
Installation du matériel
Montage en rack standard
- Pendant qu'une personne positionne le commutateur dans le rack et le maintient en place, la deuxième personne visse sans serrer les équerres avant au rack.
- Tandis que la première personne maintient toujours le commutateur en place, la deuxième personne glisse les équerres en L dans les supports de montage latéraux du commutateur, par l'arrière, jusqu'à ce que les brides des équerres touchent le rack, puis visse les équerres en L au rack.
- Après avoir fixé les équerres en L, serrez les vis des équerres avant.
Remarque :- Laissez au moins 5,1 cm de chaque côté pour une ventilation adéquate, et au moins 12,7 cm à l'arrière pour le cordon d'alimentation et le dégagement des câbles.
- Téléchargez le manuel d'utilisation sur notre site web pour des instructions détaillées sur le montage en rack optionnel (2 équerres en L sont fournies dans le contenu de l'emballage) : www.aten.com
Installation d'une seule station
- Mettez le KL1508Ai / KL1516Ai à la terre en connectant une extrémité du fil de mise à la terre à la borne de mise à la terre, et l'autre extrémité du fil à un objet mis à la terre approprié.
Remarque : N'omettez pas cette étape. Une mise à la terre correcte aide à prévenir les dommages à l'unité causés par les surtensions ou l'électricité statique. - Si vous choisissez d'installer une console externe, branchez votre clavier, moniteur et souris dans les ports de console situés sur le panneau arrière du commutateur. Les ports sont codés par couleur et marqués d'une icône pour les identifier.
Remarque : Cette étape est facultative. - Pour chacun des ordinateurs que vous installez, utilisez un câble Cat 5e pour connecter n'importe quel port KVM disponible à un câble adaptateur KVM approprié pour l'ordinateur que vous installez.
Remarque : La distance maximale prise en charge pour le câble adaptateur est de 50 m. - Connectez le câble adaptateur KVM à l'ordinateur. Branchez les connecteurs du câble adaptateur dans leurs ports respectifs sur les ordinateurs que vous installez.
- Branchez le câble LAN ou WAN dans le port LAN du KL1508Ai / KL1516Ai.
- Connectez le cordon d'alimentation au commutateur et à une source d'alimentation CA
Une fois le KL1508Ai / KL1516Ai câblé, vous pouvez mettre sous tension. Une fois le commutateur alimenté, vous pouvez allumer les serveurs.
Fonctionnement
OSD
L'affichage à l'écran (OSD) est une méthode basée sur un menu pour gérer le contrôle des ordinateurs et les opérations de commutation. Toutes les procédures commencent à partir de l'écran principal de l'OSD. Pour afficher l'écran principal, appuyez deux fois sur la touche de raccourci OSD. La touche de raccourci par défaut est [Scroll Lock]. Vous pouvez changer la touche de raccourci pour la touche Ctrl ou la touche Alt si vous le souhaitez.
Lors de l'accès au menu OSD, le système vous demandera un nom d'utilisateur et un mot de passe. Pour la première fois, entrez le nom d'utilisateur et le mot de passe par défaut : administrator / password. Le système vous demandera de changer le mot de passe immédiatement.
Tableau récapitulatif des raccourcis clavier
| [Num Lock] + [-] ou [Ctrl] + [F12] | [A] [Enter] | Active le mode de balayage automatique. Lorsque le mode de balayage automatique est actif, [P] ou un clic gauche met en pause le balayage automatique. Lorsque le balayage automatique est en pause, appuyer sur n'importe quelle touche ou effectuer un autre clic gauche reprend le balayage automatique. |
| [B] | Active ou désactive le signal sonore. | |
| [Esc] ou [Spacebar] | Quitte le mode raccourci clavier. | |
| [Num Lock] + [-] ou [Ctrl] + [F12] | [F1] | Définit le système d'exploitation sur Windows. |
| [F2] | Définit le système d'exploitation sur Mac. | |
| [F3] | Définit le système d'exploitation sur Sun. | |
| [F5] | Effectue une réinitialisation du clavier/souris sur l'ordinateur cible. | |
| [H] | Bascule les touches d'invocation des raccourcis clavier. | |
| [Port ID] [Enter] | Bascule l'accès à l'ordinateur correspondant à cet ID de port. | |
| [R] [Enter] | Raccourci clavier réservé à l'administrateur. Il restaure les paramètres du commutateur à leurs valeurs par défaut. | |
| [T] | Bascule la touche de raccourci OSD entre [Ctrl] [Ctrl] et [Scroll | |
| [←] | Lock] [Scroll Lock]. Active le mode Saut et passe du port actuel au premier port accessible précédent. | |
| [→] | Active le mode Saut et passe du port actuel au prochain port accessible. | |
| [↑] | Active le mode Saut et passe du port actuel au dernier port accessible de la station précédente. | |
| [↓] | Active le mode Saut et passe du port actuel au premier port accessible de la station suivante. |
Avis de support et de documentation
Toutes les informations, documentations, micrologiciels, utilitaires logiciels et spécifications contenus dans ce paquet sont sujets à modification sans préavis de la part du fabricant. Pour réduire l'impact environnemental de nos produits, la documentation et les logiciels ATEN sont disponibles en ligne à l'adresse suivante : http://www.aten.com/download/
Support technique
www.aten.com/support
Scannez pour plus d'informations
© Copyright 2019 ATEN ® International Co., Ltd.
ATEN et le logo ATEN sont des marques déposées d'ATEN International Co., Ltd. Tous droits réservés. Toutes les autres marques commerciales sont la propriété de leurs propriétaires respectifs.
Ce produit est conforme à la directive RoHS.
N° de pièce PAPE-1223-D21G Date d'impression : 07/2019
