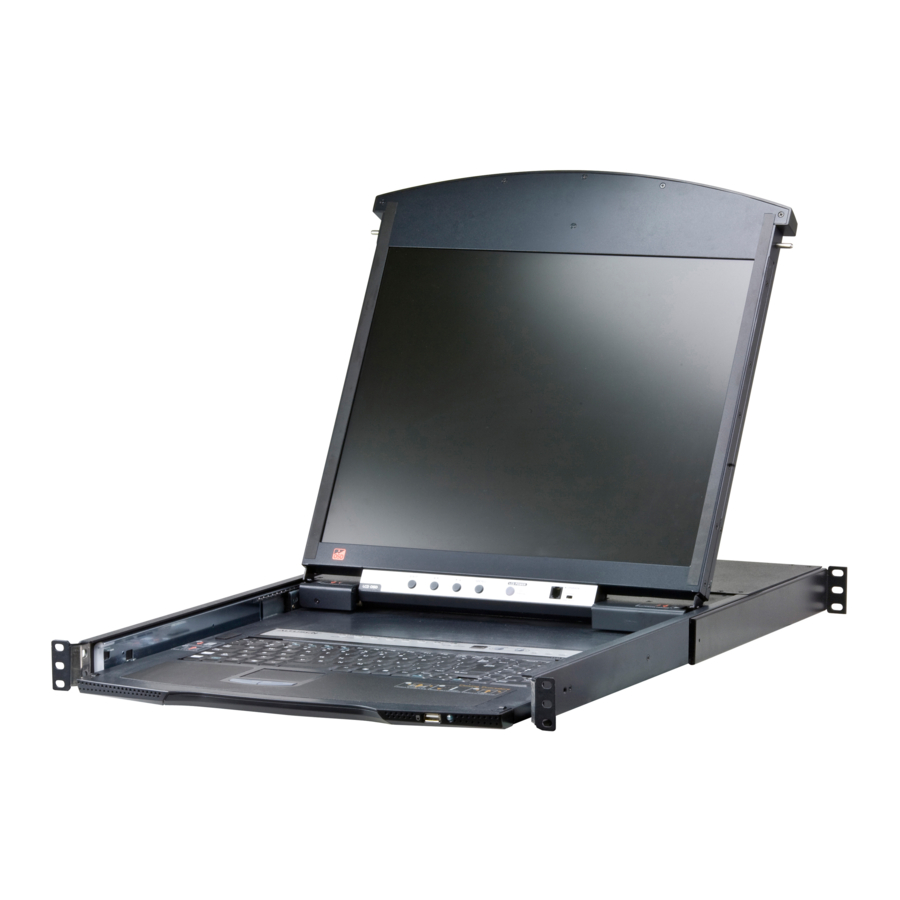

ATEN Altusen KL1508Ai, KL1516Ai - Dual Rail LCD KVM Switch Kurzanleitung

Inhalt

Lieferumfang

1 KL1508Ai oder KL1516Ai Dual Rail LCD KVM Switch mit Standard-Montagekit
1 Netzkabel
1 Firmware-Upgrade-Kabel
2 L-Halterungen
1 Benutzerhandbuch

Hardware-Übersicht

Hardware-Übersicht

Vorderansicht

  1. Oberer Griff
  2. LCD-Modul
  3. Tastaturmodul
  4. Unterer Griff
  5. Betriebs-LED
  6. Tastatur-Entriegelungsmechanismus
  7. LCD-Entriegelungsmechanismus
  8. Rack-Montagelaschen
  9. LED-Beleuchtung

Tastaturmodul

  1. Tastatur
  2. Touchpad
  3. Externer Mausanschluss
  4. Stations-ID-LED
  5. Stationsauswahlbereich
  6. Sperr-LEDs & Reset-Schalter
  7. Portauswahl-Tasten und LEDs

LCD-Modul

  1. LCD-Display
  2. LCD-Bedienelemente
  3. LCD Ein/Aus-Taste
  4. Firmware-Upgrade-Bereich

Rückansicht

  1. Erdungsanschluss
  2. Stromanschluss
  3. Netzschalter
  4. LAN-Port
  5. PON-Port
  6. Daisy-Chain-Port
  7. Lokale Konsolen-Portauswahl
  8. KVM-Portauswahl

Hardware-Installation

Hardware-Installation

Standard-Rackmontage

  1. Während eine Person den Switch im Rack positioniert und festhält, schraubt die zweite Person die vorderen Halterungen lose am Rack fest.
  2. Während die erste Person den Switch weiterhin festhält, schiebt die zweite Person die L- Halterungen von hinten in die seitlichen Montagehalterungen des Switches, bis die Halterungsflansche das Rack berühren, und schraubt dann die L-Halterungen am Rack fest.
  3. Nachdem die L-Halterungen befestigt sind, ziehen Sie die Schrauben der vorderen Halterungen fest.
    Hinweis:
    1. Lassen Sie auf jeder Seite mindestens 5,1 cm für eine ausreichende Belüftung und auf der Rückseite mindestens 12,7 cm für das Netzkabel und die Kabelverlegung frei.
    2. Laden Sie das Benutzerhandbuch von unserer Website herunter, um detaillierte Anweisungen zur optionalen Rackmontage zu erhalten (es werden 2 L-Halterungen verwendet, die im Lieferumfang enthalten sind): www.aten.com

Einzelstationsinstallation

  1. Erden Sie den KL1508Ai / KL1516Ai, indem Sie ein Ende des Erdungskabels an den Erdungsanschluss und das andere Ende des Kabels an ein geeignetes geerdetes Objekt anschließen.
    Hinweis: Diesen Schritt nicht auslassen. Eine ordnungsgemäße Erdung hilft, Schäden am Gerät durch Überspannungen oder statische Elektrizität zu vermeiden.
  2. Wenn Sie eine externe Konsole installieren möchten, schließen Sie Tastatur, Monitor und Maus an die Konsolenanschlüsse auf der Rückseite des Switches an. Die Anschlüsse sind farblich und mit einem Symbol gekennzeichnet, um sie zu identifizieren.
    Hinweis: Dieser Schritt ist optional.
  3. Verwenden Sie für jeden der zu installierenden Computer ein Cat 5e-Kabel, um einen beliebigen verfügbaren KVM-Port mit einem für den zu installierenden Computer geeigneten KVM-Adapterkabel zu verbinden.
    Hinweis: Die maximal unterstützte Entfernung zum Adapterkabel beträgt 50 m.
  4. Verbinden Sie das KVM-Adapterkabel mit dem Computer. Stecken Sie die Adapterkabelanschlüsse in die entsprechenden Ports der zu installierenden Computer.
  5. Stecken Sie das LAN- oder WAN-Kabel in den LAN-Port des KL1508Ai / KL1516Ai.
  6. Schließen Sie das Netzkabel an den Switch und an eine Wechselstromquelle an

Nachdem der KL1508Ai / KL1516Ai verkabelt ist, können Sie die Stromversorgung einschalten. Nachdem der Switch eingeschaltet ist, können Sie die Server einschalten.

Bedienung

OSD

Das On Screen Display (OSD) ist eine menügesteuerte Methode zur Computersteuerung und für Umschaltvorgänge. Alle Prozeduren beginnen vom OSD-Hauptbildschirm aus. Um den Hauptbildschirm anzuzeigen, tippen Sie zweimal auf die OSD-Hotkey. Die Standard-Hotkey ist [Scroll Lock]. Sie können die Hotkey bei Bedarf auf die Strg-Taste oder die Alt-Taste ändern.

Beim Aufrufen des OSD-Menüs werden Sie vom System zur Eingabe eines Benutzernamens und Passworts aufgefordert. Geben Sie beim ersten Mal den Standard-Benutzernamen und das Standard-Passwort ein: administrator / password. Das System fordert Sie dann auf, das Passwort sofort zu ändern.

Hotkey-Übersichtstabelle

[Num Lock] + [-] oder [Strg] + [F12] [A] [Enter] Aktiviert den Auto-Scan-Modus. Wenn der Auto-Scan-Modus aktiv ist, pausiert [P] oder ein Linksklick den automatischen Scan. Wenn der automatische Scan pausiert ist, wird er durch Drücken einer beliebigen Taste oder einen weiteren Linksklick fortgesetzt.
[B] Schaltet den Signalgeber Ein oder Aus.
[Esc] oder [Leertaste] Verlässt den Hotkey-Modus.
[Num Lock] + [-] oder [Strg] + [F12] [F1] Setzt das Betriebssystem auf Windows.
[F2] Setzt das Betriebssystem auf Mac.
[F3] Setzt das Betriebssystem auf Sun.
[F5] Führt einen Tastatur- / Maus-Reset am Zielcomputer durch.
[H] Schaltet die Hotkey-Aufruftasten um.
[Port ID] [Enter] Wechselt den Zugriff auf den Computer, der dieser Port-ID entspricht.
[R] [Enter] Nur für Administratoren zugängliche Hotkey. Sie setzt die Einstellungen des Switches auf ihre Standardwerte zurück.
[T] Schaltet die OSD-Hotkey zwischen [Strg] [Strg] und [Scroll
[←] Lock] [Scroll Lock]. Aktiviert den Überspringen-Modus und springt vom aktuellen Port zum ersten zuvor zugänglichen Port.
[→] Aktiviert den Überspringen-Modus und springt vom aktuellen Port zum nächsten zugänglichen Port.
[↑] Aktiviert den Überspringen-Modus und springt vom aktuellen Port zum letzten zugänglichen Port der vorherigen Station.
[↓] Aktiviert den Überspringen-Modus und springt vom aktuellen Port zum ersten zugänglichen Port der nächsten Station.

Hinweis zu Support und Dokumentation

Alle in diesem Paket enthaltenen Informationen, Dokumentationen, Firmware, Software-Dienstprogramme und Spezifikationen können ohne vorherige Ankündigung des Herstellers geändert werden. Um die Umweltauswirkungen unserer Produkte zu reduzieren, sind ATEN-Dokumentationen und -Software online unter http://www.aten.com/download/

Technischer Support

www.aten.com/support

Scannen Sie für weitere Informationen

© Copyright 2019 ATEN ® International Co., Ltd.

ATEN und das ATEN-Logo sind Marken von ATEN International Co., Ltd. Alle Rechte vorbehalten. Alle anderen Marken sind Eigentum ihrer jeweiligen Inhaber.

Dieses Produkt ist RoHS-konform.

Teile-Nr. PAPE-1223-D21G Druckdatum: 07/2019
