ATEN Altusen KL1508Ai, KL1516Ai - Brzi početak za Dual Rail LCD KVM preklopnik

Sadržaj

1 Sadržaj paketa
2 Pregled hardvera
3 Instalacija hardvera
- 3.1 Standardna montaža u stalak
- 3.2 Instalacija jedne stanice
4 Rad
- 4.1 OSD
- 4.2 Tablica sažetka prečaca
5 Obavijest o podršci i dokumentaciji
6 Tehnička podrška
7 Reference
8 Preuzmi priručnik
9 Na drugim jezicima

Sadržaj paketa

1 KL1508Ai ili KL1516Ai Dual Rail LCD KVM preklopnik sa standardnim montažnim kompletom
1 Kabel za napajanje
1 Kabel za nadogradnju firmvera
2 L nosača
1 Upute za korisnika

Pregled hardvera

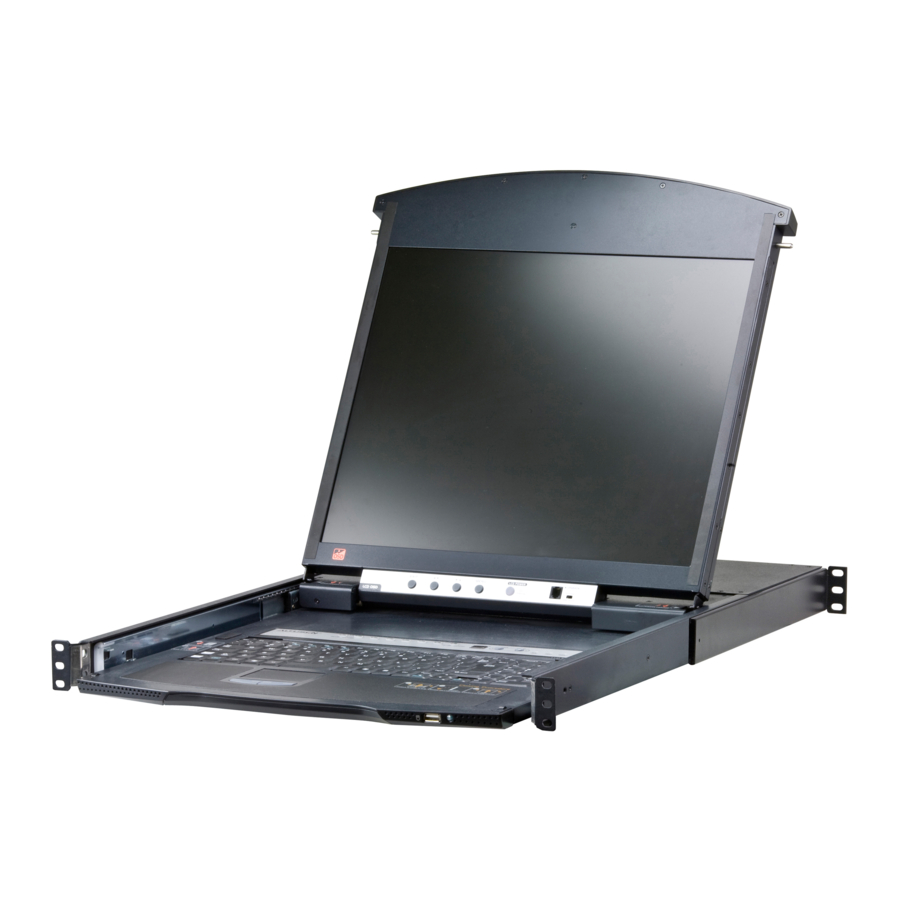

Prednji pogled

Gornja ručka
LCD modul
Modul tipkovnice
Donja ručka
LED za napajanje
Zasun za otpuštanje tipkovnice
Zasun za otpuštanje LCD-a
Jezičci za montažu u stalak
LED svjetlo za osvjetljenje

Modul tipkovnice

Tipkovnica
Touchpad
Vanjski priključak za miš
LED za ID stanice
Područje za odabir stanice
LED diode za zaključavanje & Tipka za resetiranje
Gumbi i LED diode za odabir priključka

LCD modul

LCD zaslon
LCD kontrole
Gumb za uključivanje/isključivanje LCD-a
Odjeljak za nadogradnju firmvera

Stražnji pogled

Priključak za uzemljenje
Utičnica za napajanje
Prekidač za napajanje
LAN priključak
PON priključak
Daisy Chain priključak
Odabir lokalnog konzolnog priključka
Odabir KVM priključka

Instalacija hardvera

Standardna montaža u stalak

Dok jedna osoba postavlja preklopnik u stalak i drži ga na mjestu, druga osoba labavo pričvršćuje prednje nosače na stalak.
Dok prva osoba još uvijek drži preklopnik na mjestu, druga osoba gura L nosače u bočne montažne nosače preklopnika, sa stražnje strane dok prirubnice nosača ne dodirnu stalak, a zatim pričvršćuje L nosače na stalak.
Nakon što su L nosači osigurani, zategnite vijke prednjeg nosača.
Napomena:
1. Ostavite najmanje 5,1 cm sa svake strane za pravilnu ventilaciju i najmanje 12,7 cm straga za kabel za napajanje i prostor za kabele.
2. Preuzmite korisnički priručnik s naše web stranice za detaljne upute o Izbornoj montaži u stalak (2 L nosača su priložena u sadržaju paketa): www.aten.com

Instalacija jedne stanice

Uzemljite KL1508Ai / KL1516Ai spajanjem jednog kraja žice za uzemljenje na priključak za uzemljenje, a drugi kraj žice na odgovarajući uzemljeni objekt.
Napomena: Nemojte izostaviti ovaj korak. Pravilno uzemljenje pomaže spriječiti oštećenje jedinice od prenapona ili statičkog elektriciteta.
Ako odlučite instalirati vanjsku konzolu, priključite tipkovnicu, monitor i miš u konzolne priključke koji se nalaze na stražnjoj ploči preklopnika. Priključci su označeni bojama i ikonom za identifikaciju.
Napomena: Ovaj korak je opcionalan.
Za svako računalo koje instalirate, koristite Cat 5e kabel za spajanje bilo kojeg dostupnog KVM priključka na KVM adapterski kabel koji je prikladan za računalo koje instalirate.
Napomena: Maksimalna podržana udaljenost do adapterskog kabela je 50 m.
Spojite KVM adapterski kabel na računalo. Uključite konektore adapterskog kabela u odgovarajuće priključke na računalima koje instalirate.
Uključite LAN ili WAN kabel u LAN priključak KL1508Ai / KL1516Ai.
Spojite kabel za napajanje na preklopnik i na izvor izmjenične struje

Nakon što je KL1508Ai / KL1516Ai spojen kabelima, možete uključiti napajanje. Nakon što se preklopnik uključi, možete uključiti poslužitelje.

Rad

OSD

Prikaz na zaslonu (On Screen Display - OSD) je metoda upravljanja računalom i prebacivanja pomoću izbornika. Svi postupci započinju s glavnog zaslona OSD-a. Da biste prikazali glavni zaslon, dvaput dodirnite prečac OSD-a. Zadani prečac je [Scroll Lock]. Prečac možete promijeniti u tipku Ctrl ili tipku Alt ako želite.

Prilikom ulaska u OSD izbornik, sustav će vas zatražiti korisničko ime i lozinku. Prvi put unesite zadano korisničko ime i lozinku: administrator / password (lozinka). Sustav će vas odmah zatražiti da promijenite lozinku.

Tablica sažetka prečaca

[Num Lock] + [-] ili [Ctrl] + [F12]	[A] [Enter]	Poziva način automatskog skeniranja (Auto Scan). Kada je način automatskog skeniranja aktivan, [P] ili lijevi klik pauzira automatsko skeniranje. Kada je automatsko skeniranje pauzirano, pritiskom na bilo koju tipku ili drugim lijevim klikom nastavlja se automatsko skeniranje.
	[B]	Uključuje ili isključuje zvučni signal (Beeper On or Off).
	[Esc] ili [Spacebar]	Izlazi iz načina prečaca.
[Num Lock] + [-] ili [Ctrl] + [F12]	[F1]	Postavlja operativni sustav na Windows.
	[F2]	Postavlja operativni sustav na Mac.
	[F3]	Postavlja operativni sustav na Sun.
	[F5]	Izvodi resetiranje tipkovnice / miša na ciljnom računalu.
	[H]	Uključuje ili isključuje tipke za pozivanje prečaca.
	[ID priključka] [Enter]	Prebacuje pristup na računalo koje odgovara tom ID-u priključka.
	[R] [Enter]	Samo administratorski prečac. Vraća postavke preklopnika na zadane vrijednosti.
	[T]	Prebacuje prečac OSD-a između [Ctrl] [Ctrl] i [Scroll
	[←]	Lock] [Scroll Lock]. Poziva način preskakanja (Skip Mode) i preskače s trenutnog priključka na prvi dostupni priključak prije njega.
	[→]	Poziva način preskakanja i preskače s trenutnog priključka na sljedeći dostupni priključak.
	[↑]	Poziva način preskakanja i preskače s trenutnog priključka na zadnji dostupni priključak prethodne stanice.
	[↓]	Poziva način preskakanja i preskače s trenutnog priključka na prvi dostupni priključak sljedeće stanice.

Obavijest o podršci i dokumentaciji

Sve informacije, dokumentacija, firmver, softverski uslužni programi i specifikacije sadržane u ovom paketu podložne su promjenama bez prethodne obavijesti od strane proizvođača. Kako bismo smanjili utjecaj naših proizvoda na okoliš, ATEN dokumentaciju i softver možete pronaći na mreži na http://www.aten.com/download/

Tehnička podrška

www.aten.com/support

Skenirajte za više informacija

ATEN i logotip ATEN su zaštitni znakovi tvrtke ATEN International Co., Ltd. Sva prava pridržana. Svi ostali zaštitni znakovi su vlasništvo njihovih odgovarajućih vlasnika.

Ovaj proizvod je usklađen s RoHS.

Broj dijela: PAPE-1223-D21G Datum ispisa: 07/2019
