ATEN US3344I - 4x4 USB 3.1 Gen 1 Industrial Hub Switch Vodič za brzi početak
Sadržaj pakiranja
- 1 4x4 USB 3.1 Gen 1 Industrial Hub Switch (Industrijski preklopnik čvorišta)
- 2 USB 3.1 Gen 1 Type-B na Type-A kabel 1.2M
- 2 USB 3.1 Gen 1 Type-B na Type-A kabel 1.8M
- 1 Daljinski selektor priključka (Remote Port Selector)
- 1 Montažni komplet
- 1 Set adaptera terminalnog bloka (RS-422/RS-485 i DC adapter terminalnog bloka)
- 1 Upute za korisnika
Pregled hardvera

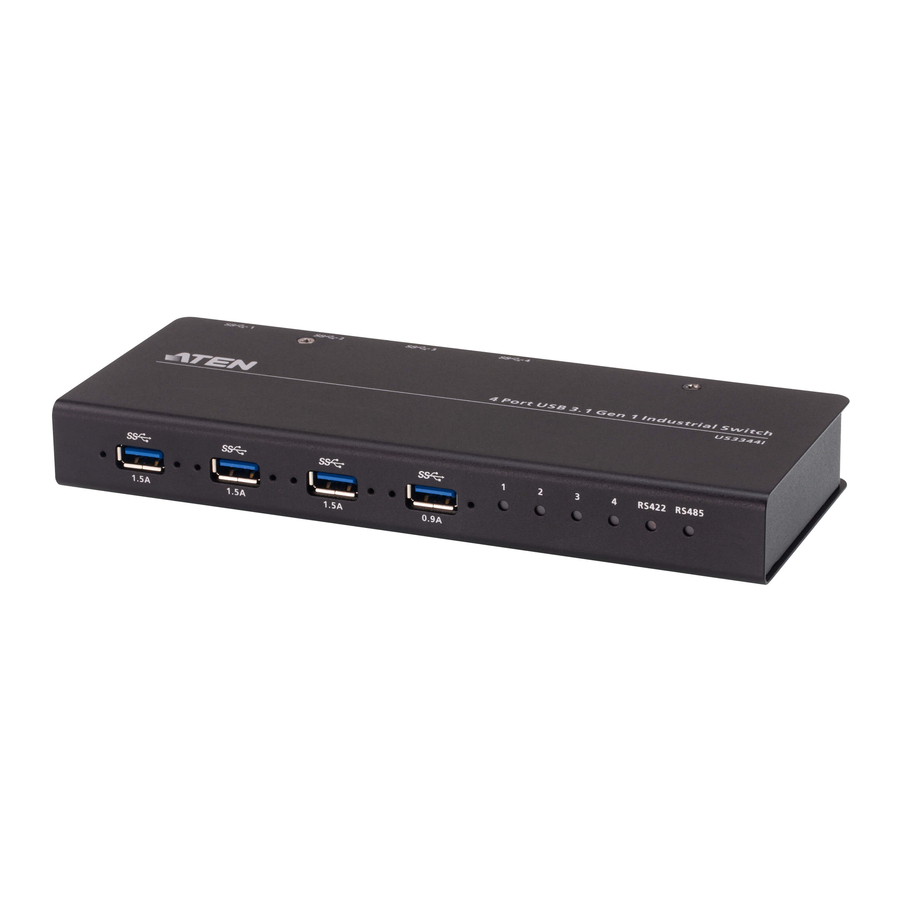

Prednji pogled
- USB Type-A periferni priključak
- LED diode indikatora priključka
- RS-422/RS-485 LED diode
Stražnji pogled
- Ulaz napajanja (DC utičnica)
- Ulaz napajanja (DC terminalni blok)
- Utičnica daljinskog selektora
- Kontrolni DIP prekidač
- RS-422/RS-485 serijski ulaz naredbi (terminalni blok)
- USB Type-B Host priključak
- Daljinski selektor priključka (Remote Port Selector)
| Pin | RS-422 (4-žični) | RS-485 (2-žični) |
| 1 | GND | GND |
| 2 | TxD - (A) | - |
| 3 | TxD + (B) | - |
| 4 | RxD + (B) | Data + (A) |
| 5 | RxD - (A) | Data – (B) |
Za RS-422 vezu, T +/- terminali vašeg selektorskog sustava moraju biti spojeni na R +/- terminale terminalnog bloka, i obrnuto (npr. T+ na R+, T- na R-).
Instalacija hardvera
Pogledajte gornji dijagram instalacije i učinite sljedeće:
- Uključite USB 3.1 Gen 1 Type-A kraj priloženih USB kabela u vaša računala (do 4 računala) i uključite USB 3.1 Gen 1 Type-B kraj priloženih USB kabela u stražnju stranu US3344I.
- Uključite svoje USB periferne uređaje u USB type-A periferne priključke US3344I.
- Uključite daljinski selektor priključka (Remote Port Selector) u utičnicu daljinskog selektora (Remote Selector Jack).
- (Izborno) Priprema RS-422/RS-485 serijskog selektora naredbenog priključka:
- Odaberite serijski signal za odabir priključka (RS-422/RS-485) s DIP prekidača na stražnjoj strani US3344I.
- Odaberite funkciju serijskog terminala s DIP prekidača na stražnjoj strani US3344I.
- Umetnite naredbene žice u RS-422/RS-485 adapter terminalnog bloka prema označenom znaku kućišta. Zategnite vijke utora. Uključite adapter terminalnog bloka u serijski naredbeni priključak.
Napomena:
- Možete spojiti i daljinski selektor priključka (Remote Port Selector) i serijski selektor naredbenog priključka za odabir priključka.
- Za RS-422 vezu, T +/- terminali vašeg selektorskog sustava moraju biti spojeni na R +/- terminale terminalnog bloka, i obrnuto (npr. T+ na R+, T- na R-).
- Pripremite ulaz napajanja na jedan od sljedećih načina:
- Spajanje DC terminalnog bloka za ulaz napajanja1: Umetnite DC + i - žice (9 do 24V DC) u DC adapter terminalnog bloka prema označenom znaku. Zategnite vijke utora. Uključite adapter terminalnog bloka u US3344I; Ili
- (Izborno) Spajanje adaptera za napajanje 2 na DC utičnicu za ulaz napajanja.
Napomena:
- Ako su oba ulaza napajanja spojena, prednost će imati napajanje iz DC utičnice.
- Dostupno za kupnju zasebno od vašeg najbližeg ATEN distributera (Broj dijela: 0AD8-8012-33MG)
Montaža
Koristite vijke isporučene s montažnim kompletom da pričvrstite montažni nosač na dno jedinice (pogledajte crteže prikazane gore).
Montaža u stalak
Pričvrstite montažni nosač na bilo koje prikladno mjesto na stalku.
Montaža na zid
Koristite središnju rupu za vijak montažnog nosača da montirate jedinicu na zid.
Preuzmi priručnik
Ovdje možete preuzeti punu pdf verziju priručnika, koja može sadržavati dodatne sigurnosne upute, informacije o jamstvu, FCC pravila, itd.
Preuzmi ATEN US3344I - 4x4 USB 3.1 Gen 1 Industrial Hub Switch Vodič za brzi početak
