ATEN CS1732A, CS1734A - Vodič za brzi početak 2/4-Port USB KVMP preklopnika

Zahtjevi

Konzola

Računalo
Sljedeća oprema mora biti instalirana na svakom računalu:

• VGA, SVGA ili Multisync kartica.
• USB Type A priključak ili PS/2 priključci za tipkovnicu i miš.

Kablovi
Samo setovi kabela posebno dizajnirani za rad s ovim preklopnikom mogu se koristiti za povezivanje s računalima. 2/4 seta kabela isporučuju se s paketom CS-1732A/CS-1734A.

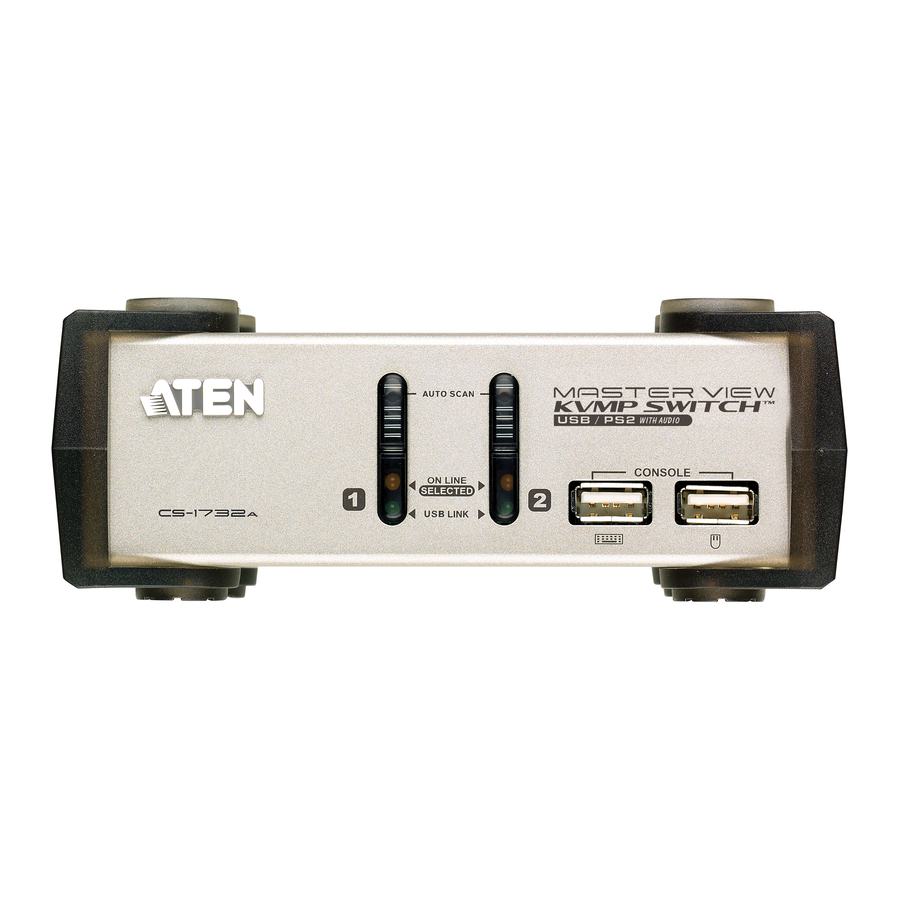

Pregled hardvera

1. Preklopnici za odabir priključka
2. LED diode priključka
3. USB priključci konzole

1. Audio priključci konzole
2. USB periferni priključci
3. Odjeljak za nadogradnju firmvera
4. Priključak za napajanje
5. Priključak za monitor
6. Odjeljak priključka CPU-a

Instalacija hardvera

1. Uključite USB tipkovnicu i USB miš u USB priključke koji se nalaze na prednjoj ploči jedinice.
2. Uključite monitor, zvučnike i mikrofon u priključke za monitor, zvučnike i mikrofon konzole koji se nalaze na stražnjoj ploči jedinice.
3. Uključite SPHD konektor KVM kabela u bilo koji dostupni priključak CPU-a na preklopniku. Uključite prateće kabele za mikrofon i zvučnike u priključke za mikrofon i zvučnike priključka CPU-a. Provjerite jesu li svi utikači u istim utičnicama priključka CPU-a (svi u priključku 1, svi u priključku 2, itd.).
4. Na drugom kraju kabela:
   1. Za USB vezu, uključite USB, video, mikrofon i kabele zvučnika u odgovarajuće priključke na računalu.
   2. Za PS/2 vezu, uključite kabele tipkovnice, miša, videa, mikrofona i zvučnika u odgovarajuće priključke na računalu.
5. Ponovite korake 3 i 4 za sva ostala računala koja povezujete.
6. Ako odlučite koristiti vanjsko napajanje, uključite kabel adaptera za napajanje u priključak za napajanje (Power Jack) preklopnika, a zatim uključite adapter za napajanje u izvor izmjenične struje.
7. Uključite napajanje računala.

Rad

1. Pozivanje načina rada s vrućim tipkama (Hotkey Mode): Pritisnite [Scroll Lock] dva puta
2. Kretanje kroz priključke: [Scroll Lock] [Scroll Lock] [Enter]

Detaljne operacije s vrućim tipkama

[n] predstavlja broj između 1-99

[K] predstavlja KVM fokus

[U] predstavlja USB uređaj

[S] predstavlja zvučnike i mikrofon

[A] predstavlja funkciju automatskog skeniranja (Auto Scan)

Za potpuni popis funkcija vrućih tipki (Hotkey), pogledajte korisnički priručnik

Važna obavijest

S obzirom na zaštitu okoliša, ATEN ne isporučuje potpuno tiskani korisnički priručnik za ovaj proizvod. Ako vam informacije sadržane u Vodiču za brzi početak nisu dovoljne za konfiguriranje i rad vašeg proizvoda, posjetite našu web stranicu www.aten.com i preuzmite cijeli korisnički priručnik.

Online registracija

http://eservice.aten.com

Tehnička telefonska podrška

Međunarodna:
886-2-86926959

Sjeverna Amerika:
1-888-999-ATEN Ext: 4988

Ujedinjeno Kraljevstvo:
44-8-4481-58923

Sve informacije, dokumentacija, firmver, softverski uslužni programi i specifikacije sadržane u ovom paketu podložne su promjenama bez prethodne obavijesti od strane proizvođača. Posjetite našu web stranicu http://www.aten.com/download/?cid=dds za najnovije verzije.
