ATEN CS1732A, CS1734A - 2/4-Port USB KVMP қосқышының жылдам іске қосу нұсқаулығы

Талаптар

Консоль

Компьютер
Әрбір компьютерде келесі жабдық орнатылуы керек:

• VGA, SVGA немесе Multisync картасы.
• USB Type A порты немесе PS/2 пернетақта және тышқан порттары.

Кабельдер
Компьютерлерге қосылу үшін тек осы қосқышпен жұмыс істеуге арналған кабель жинақтарын ғана пайдалануға болады. CS-1732A/CS-1734A пакетімен 2/4 кабель жинағы беріледі.

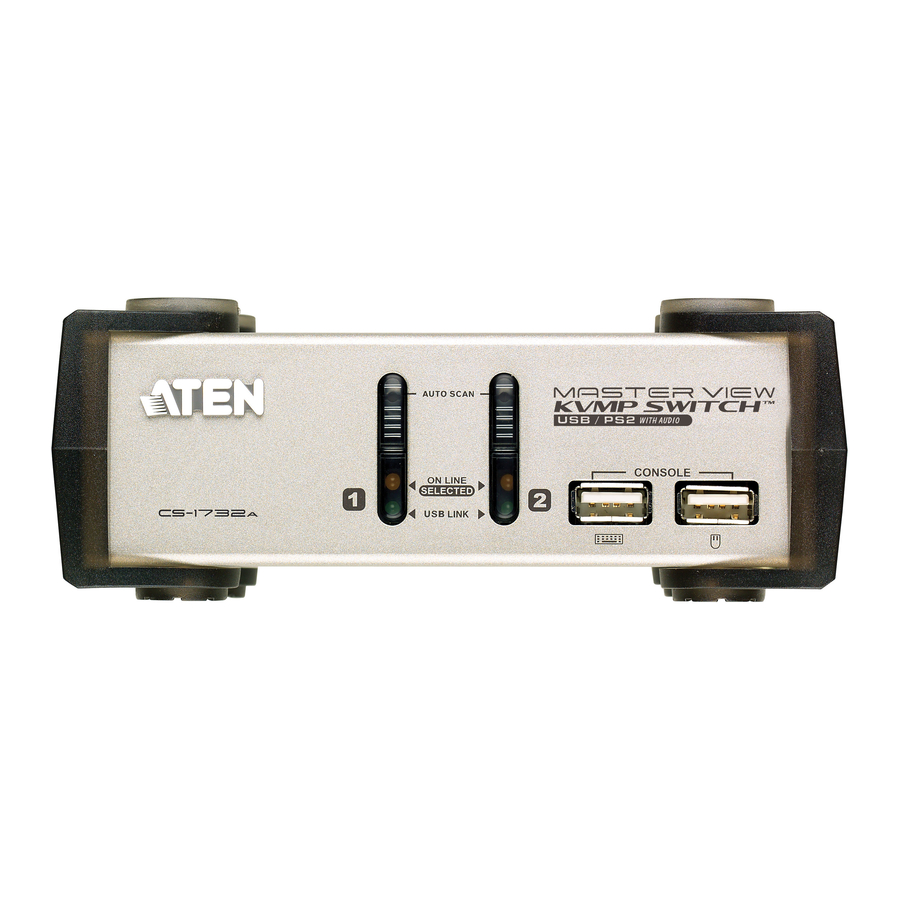

Аппараттық құралға шолу

1. Портты таңдау қосқыштары
2. Порт индикаторлары
3. USB консоль порттары

1. Консоль аудио ұялары
2. USB перифериялық порттары
3. Firmware жаңарту бөлімі
4. Қуат ұясы
5. Монитор порты
6. CPU порты бөлімі

Аппараттық құралды орнату

1. USB пернетақтаңыз бен USB тышқаныңызды құрылғының алдыңғы панелінде орналасқан USB порттарына қосыңыз.
2. Мониторыңызды, динамиктеріңізді және микрофоныңызды құрылғының артқы панелінде орналасқан консоль мониторына, динамикке және микрофон порттарына қосыңыз.
3. KVM кабелінің SPHD қосқышын қосқыштағы кез келген қолжетімді CPU портына қосыңыз. Ілеспе микрофон және динамик кабельдерін CPU портының микрофон және динамик ұяларына қосыңыз. Барлық штепсельдер бір CPU портының розеткаларында (барлығы 1-портта, барлығы 2-портта және т.б.) болуын қадағалаңыз.
4. Кабельдің екінші жағында:
   1. USB қосылымы үшін USB, бейне, микрофон және динамик кабельдерін компьютердегі тиісті порттарға қосыңыз.
   2. PS/2 қосылымы үшін пернетақта, тышқан, бейне, микрофон және динамик кабельдерін компьютердегі тиісті порттарға қосыңыз.
5. Қосылатын басқа компьютерлер үшін 3 және 4 қадамдарды қайталаңыз.
6. Сыртқы қуатты пайдалануды таңдасаңыз, қуат адаптерінің кабелін қосқыштың қуат ұясына қосыңыз, содан кейін қуат адаптерін айнымалы ток көзіне қосыңыз.
7. Компьютерлердің қуатын қосыңыз.

Жұмыс істеу

1. Hotkey режимін шақыру: [Scroll Lock] (Айналдыру құлпы) пернесін екі рет басыңыз
2. Порттар арқылы ауысу: [Scroll Lock] (Айналдыру құлпы) [Scroll Lock] (Айналдыру құлпы) [Enter] (Енгізу)

Hotkey операциялары туралы толық ақпарат

[n] 1-99 аралығындағы санды білдіреді

[K] KVM фокусын білдіреді

[U] USB құрылғысын білдіреді

[S] динамиктер мен микрофонды білдіреді

[A] Автоматты сканерлеу функциясын білдіреді

Hotkey функцияларының толық тізімі үшін Пайдаланушы нұсқаулығын қараңыз

Маңызды ескертпе

Қоршаған ортаны қорғауды ескере отырып, ATEN бұл өнімге толық басылған пайдаланушы нұсқаулығын бермейді. Жылдам іске қосу нұсқаулығындағы ақпарат өніміңізді конфигурациялау және пайдалану үшін жеткіліксіз болса, біздің www.aten.com веб-сайтымызға кіріп, пайдаланушы нұсқаулығының толық нұсқасын жүктеп алыңыз.

Онлайн тіркеу

http://eservice.aten.com

Техникалық телефон арқылы қолдау

Халықаралық:
886-2-86926959

Солтүстік Америка:
1-888-999-ATEN Ext: 4988

Ұлыбритания:
44-8-4481-58923

Осы пакетте қамтылған барлық ақпарат, құжаттама, firmware, бағдарламалық құралдар және спецификациялар өндірушінің алдын ала хабарламасынсыз өзгертілуі мүмкін. Ең жаңа нұсқалар үшін http://www.aten.com/download/?cid=dds веб-сайтымызға кіріңіз.
