ATEN CS1732A, CS1734A - 2/4-Port USB KVMP Switch - Príručka rýchleho spustenia

Požiadavky

Konzola

Počítač
Na každom počítači musí byť nainštalované nasledujúce vybavenie:

• Karta VGA, SVGA alebo Multisync.
• Port USB typu A alebo porty pre klávesnicu a myš PS/2.

Káble
Na prepojenie s počítačmi sa smú používať iba sady káblov špecificky navrhnuté na prácu s týmto prepínačom. Súčasťou balenia CS-1732A/CS-1734A sú 2/4 sady káblov.

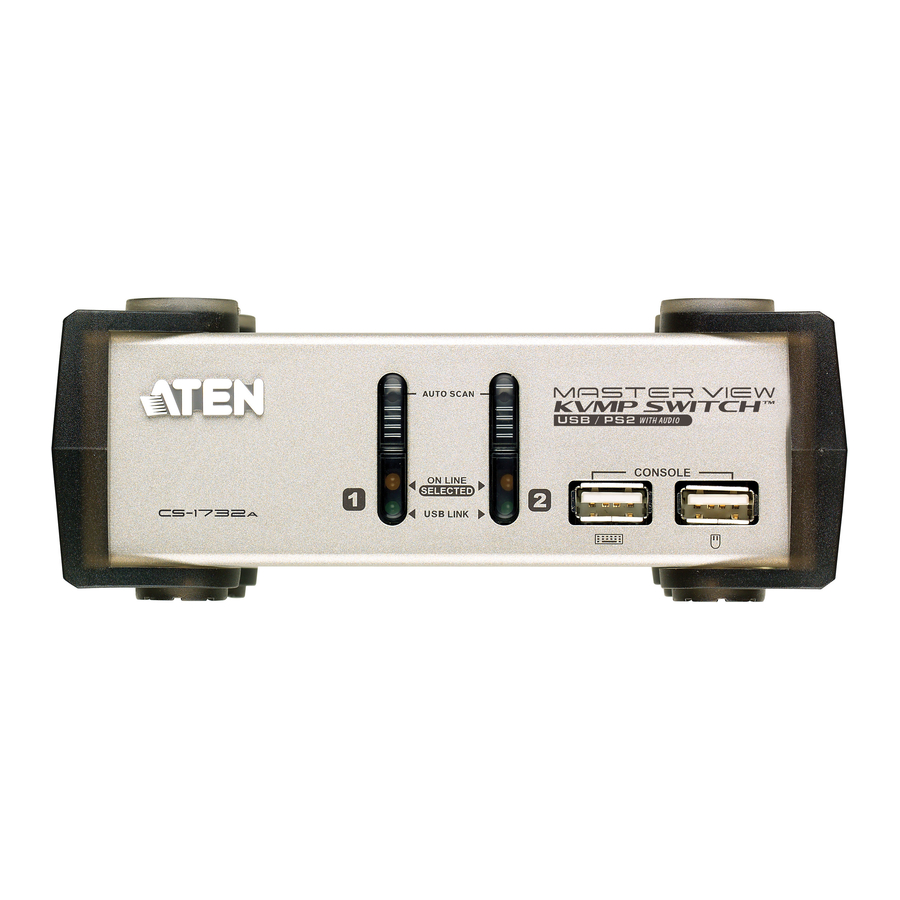

Kontrola hardvéru

1. Prepínače výberu portu
2. LED diódy portu
3. USB porty konzoly

1. Audio konektory konzoly
2. USB porty pre periférne zariadenia
3. Sekcia pre aktualizáciu firmvéru
4. Napájací konektor
5. Port monitora
6. Sekcia portu CPU

Inštalácia hardvéru

1. Zapojte USB klávesnicu a USB myš do USB portov umiestnených na prednom paneli jednotky.
2. Zapojte monitor, reproduktory a mikrofón do portov pre monitor, reproduktory a mikrofón konzoly, ktoré sa nachádzajú na zadnom paneli jednotky.
3. Zapojte konektor SPHD kábla KVM do ktoréhokoľvek dostupného portu CPU na prepínači. Zapojte priložené káble pre mikrofón a reproduktory do konektorov pre mikrofón a reproduktory portu CPU. Uistite sa, že všetky zástrčky sú v rovnakých zásuvkách portu CPU (všetky v porte 1, všetky v porte 2 atď.).
4. Na druhom konci kábla:
   1. Pre USB pripojenie zapojte USB, video, mikrofón a reproduktorové káble do príslušných portov na počítači.
   2. Pre pripojenie PS/2 zapojte káble pre klávesnicu, myš, video, mikrofón a reproduktory do príslušných portov na počítači.
5. Zopakujte kroky 3 a 4 pre všetky ostatné počítače, ktoré pripájate.
6. Ak sa rozhodnete použiť externé napájanie, zapojte kábel napájacieho adaptéra do napájacieho konektora prepínača a potom zapojte napájací adaptér do zdroja striedavého prúdu.
7. Zapnite napájanie počítačov.

Prevádzka

1. Vyvolanie režimu Hotkey: Stlačte [Scroll Lock] dvakrát
2. Cyklické prepínanie medzi portami: [Scroll Lock] [Scroll Lock] [Enter]

Podrobné operácie pomocou klávesových skratiek

[n] predstavuje číslo medzi 1-99

[K] predstavuje KVM focus

[U] predstavuje USB zariadenie

[S] predstavuje reproduktory a mikrofón

[A] predstavuje funkciu automatického skenovania

Kompletný zoznam funkcií klávesových skratiek nájdete v používateľskej príručke

Dôležité upozornenie

Vzhľadom na ochranu životného prostredia spoločnosť ATEN neposkytuje plne vytlačenú používateľskú príručku pre tento produkt. Ak vám informácie obsiahnuté v príručke rýchleho spustenia nestačia na konfiguráciu a prevádzku vášho produktu, navštívte našu webovú stránku www.aten.com a stiahnite si kompletnú používateľskú príručku.

Online registrácia

http://eservice.aten.com

Technická telefonická podpora

Medzinárodná:
886-2-86926959

Severná Amerika:
1-888-999-ATEN Ext: 4988

Spojené kráľovstvo:
44-8-4481-58923

Všetky informácie, dokumentácia, firmvér, softvérové nástroje a špecifikácie obsiahnuté v tomto balíku sa môžu zmeniť bez predchádzajúceho upozornenia výrobcom. Navštívte našu webovú stránku http://www.aten.com/download/?cid=dds, kde nájdete najaktuálnejšie verzie.
