ATEN CS1732A, CS1734A - 2/4-Port USB KVMP Switch Hızlı Başlangıç Kılavuzu

İçerikler

1 Paket İçeriği
2 Gereksinimler
3 Donanım İncelemesi
4 Donanım Kurulumu
5 Çalışma
6 Ayrıntılı Hotkey İşlemleri
7 Önemli Uyarı
8 Çevrimiçi Kayıt
9 Teknik Telefon Desteği
10 Referanslar
11 Kılavuzu indir
12 Diğer Dillerde

Paket İçeriği

1 CS-1732A/CS-1734A USB KVMP Switch
2/4 Özel KVM Kablo Seti
1 Firmware Yükseltme Kablosu
1 Kullanım Talimatları

Gereksinimler

Konsol

Kurulumdaki herhangi bir bilgisayarda kullanacağınız en yüksek çözünürlüğü destekleyebilen bir VGA, SVGA veya Multisync monitör.
Bir USB fare
Bir USB klavye

Bilgisayar
Aşağıdaki ekipman her bilgisayara kurulmalıdır:

Bir VGA, SVGA veya Multisync kartı.
USB Type A portu veya PS/2 klavye ve fare portları.

Kablolar
Bilgisayarlara bağlanmak için yalnızca bu anahtarla çalışmak üzere özel olarak tasarlanmış kablo setleri kullanılabilir. CS-1732A/CS-1734A paketiyle 2/4 kablo seti sağlanır.

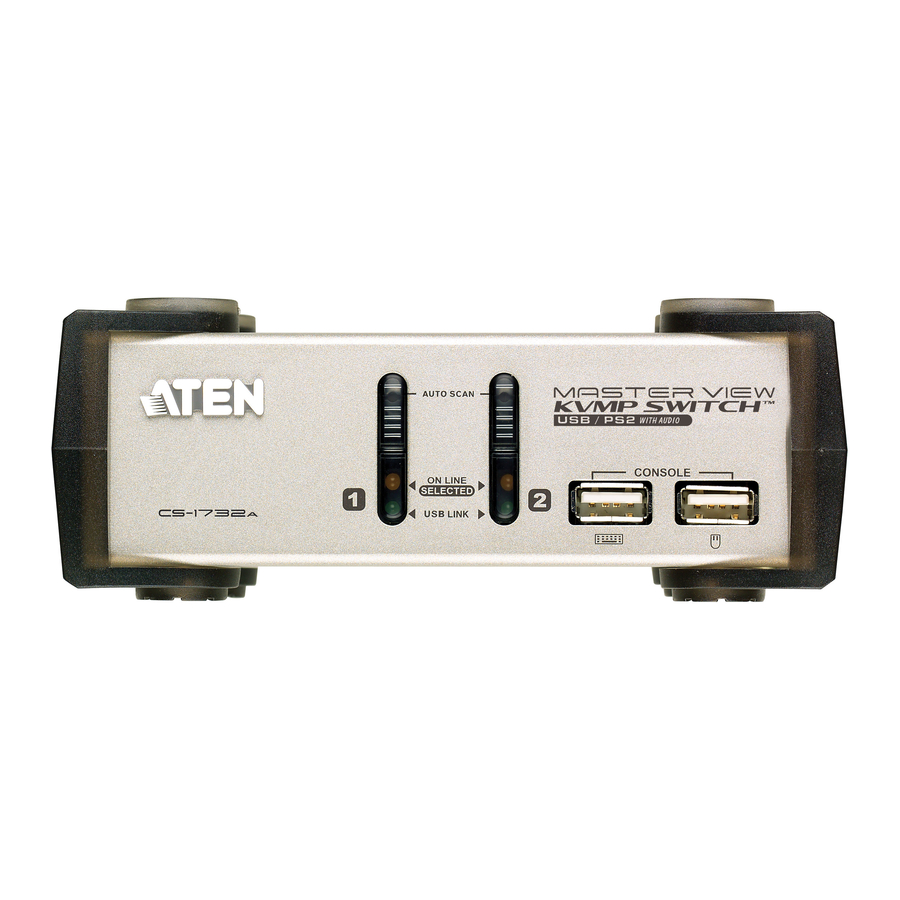

Donanım İncelemesi

Port Seçim Anahtarları
Port LED'leri
USB Konsol Portları

Konsol Ses Jakları
USB Çevre birimi portları
Firmware Yükseltme Bölümü
Güç Jakı
Monitör Portu
CPU Port Bölümü

Donanım Kurulumu

USB klavyenizi ve USB farenizi ünitenin ön panelinde bulunan USB portlarına takın.
Monitörünüzü, hoparlörlerinizi ve mikrofonunuzu ünitenin arka panelinde bulunan konsol monitörü, hoparlör ve mikrofon portlarına takın.
KVM kablosunun SPHD konektörünü anahtar üzerindeki herhangi bir uygun CPU portuna takın. Birlikte verilen mikrofon ve hoparlör kablolarını CPU portunun mikrofon ve hoparlör jaklarına takın. Tüm fişlerin aynı CPU portu soketlerinde olduğundan emin olun (hepsi port 1'de, hepsi Port 2'de vb.).
Kablonun diğer ucunda:
1. Bir USB bağlantısı için USB, video, mikrofon ve hoparlör kablolarını bilgisayardaki ilgili portlarına takın.
2. Bir PS/2 bağlantısı için klavye, fare, video, mikrofon ve hoparlör kablolarını bilgisayardaki ilgili portlarına takın.
Bağladığınız diğer bilgisayarlar için 3. ve 4. adımları tekrarlayın.
Harici güç kullanmayı seçerseniz, güç adaptörü kablosunu anahtarın Güç Jakına takın, ardından güç adaptörünü bir AC güç kaynağına takın.
Bilgisayarların gücünü açın.

Çalışma

Hotkey Modunu Çağırma: [Scroll Lock] tuşuna iki kez basın
Portlar Arasında Geçiş Yapma: [Scroll Lock] [Scroll Lock] [Enter]

Ayrıntılı Hotkey İşlemleri

Kısayol Tuşları			Eylem
[Scoll Lock] [Scoll Lock]	[Enter]		KVM odağını + Sesi + Çevre Birimini bir sonraki Porta geçirir
	[n] [Enter]		KVM odağını + Sesi + Çevre Birimini n Portuna geçirir
	[n] [K] [Enter]		KVM odağını n Portuna geçirir
	[n] [U] [Enter]		Çevre Birimini n Portuna geçirir
	[n] [S] [Enter]		Sesi n Portuna geçirir
	[n] [K] [U] [Enter]		KVM odağını + Çevre Birimini n Portuna geçirir
	[n] [K] [S] [Enter]		KVM odağını + Sesi n Portuna geçirir
	[n] [S] [U] [Enter]		Sesi + Çevre Birimini n Portuna geçirir
	[n] [K] [S] [U] [Enter]		KVM odağını + Sesi + Çevre Birimini n Portuna geçirir
	[K] [Enter]		KVM odağını bir sonraki Porta geçirir
	[U] [Enter]		Çevre Birimini bir sonraki Porta geçirir
	[S] [Enter]		Sesi bir sonraki Porta geçirir
		[A] [Enter]		Otomatik Tarama işlevini 5 saniyelik aralıklarla başlatır (varsayılan)
		[A] [n] [Enter]		Otomatik Tarama işlevini n saniyelik aralıklarla ayarlar

[n] 1-99 arasında bir sayıyı temsil eder

[K] KVM odağını temsil eder

[U] USB cihazını temsil eder

[S] hoparlörleri ve mikrofonu temsil eder

[A] Otomatik Tarama işlevini temsil eder

Kısayol tuşu işlevlerinin tam listesi için Kullanım kılavuzuna bakın

Önemli Uyarı

Çevre koruması göz önünde bulundurularak, ATEN bu ürün için tam olarak basılmış bir kullanım kılavuzu sağlamamaktadır. Hızlı Başlangıç Kılavuzunda yer alan bilgiler ürününüzü yapılandırmak ve çalıştırmak için yeterli değilse, lütfen www.aten.com web sitemizi ziyaret edin ve tam kullanım kılavuzunu indirin.

Çevrimiçi Kayıt

http://eservice.aten.com

Teknik Telefon Desteği

Uluslararası:
886-2-86926959

Kuzey Amerika:
1-888-999-ATEN Ext: 4988

Birleşik Krallık:
44-8-4481-58923

Bu pakette yer alan tüm bilgiler, belgeler, firmware, yazılım yardımcı programları ve özellikler, üretici tarafından önceden bildirimde bulunulmaksızın değiştirilebilir. Lütfen en güncel sürümler için http://www.aten.com/download/?cid=dds web sitemizi ziyaret edin.
