ATEN CN9900, CN9950 Hızlı Başlangıç Kılavuzu

İçerikler

1 Paket İçeriği
2 Donanım İncelemesi
3 Donanım Kurulumu
4 Çalışma
5 Destek ve Belgelendirme Bildirimi
6 Referanslar
7 Kılavuzu indir
8 Diğer Dillerde

Paket İçeriği

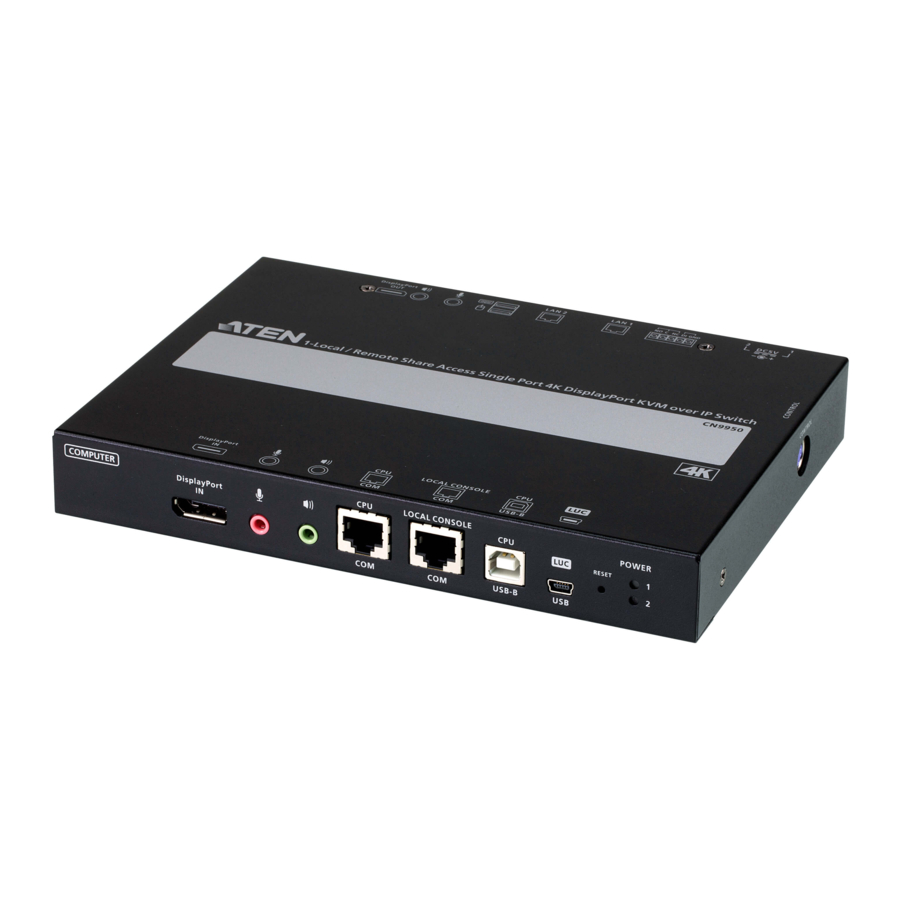

1 CN9900 DisplayPort KVM over IP Switch / CN9950 4K DisplayPort KVM over IP Switch
1 DisplayPort Kablosu
1 USB Kablosu (USB-A'dan USB-B'ye)
1 USB Kablosu (USB-A'dan Mini-USB'ye)
1 Güç Adaptörü
1 Montaj Kiti
1 Ayak Pedi Seti (4 adet)
1 Kullanım Talimatları

Donanım İncelemesi

Ön Görünüm

KVM DisplayPort Portu
KVM Ses Portları
CPU COM Portu
Yerel Konsol COM Portu

KVM USB Type-B Portu
Dizüstü Bilgisayar USB Konsolu (LUC) Portu
Sıfırlama Düğmesi (Reset Button)
Güç LED'i (Power LED)

Arka Görünüm

Topraklama Terminali
Güç Jakları
Kontrol Terminali

LAN Portları
Yerel Konsol Portları

Yan Görünüm

Kontrol Portu (Ayrılmış)

Montaj
Ünite düz bir yüzeye yerleştirilebilir veya bir rafa ya da duvara monte edilebilir. Ünitenizi bir rafa veya duvara monte etmeyi planlıyorsanız, kullanım kılavuzunun Montaj bölümüne bakın.

Donanım Kurulumu

Ünitenin Topraklama Terminalini uygun bir topraklanmış nesneye bağlayın.
Not: Bu adımı atlamayın. Uygun topraklama, güç dalgalanmalarından veya statik elektrikten kaynaklanan ünite hasarını önlemeye yardımcı olur.

USB klavyenizi, farenizi ve DisplayPort monitörünüzü ünitenin arkasında bulunan Yerel Konsol Portları bölümüne takın. (İsteğe bağlı) Ayrıca hoparlörleri ve mikrofonu Yerel Konsol Portları Bölümünün ses bağlantı noktalarına da bağlayabilirsiniz.
Paketle birlikte verilen DisplayPort ve USB (USB-A'dan USB-B'ye) kablolarını kullanarak, klavye, video ve fare sinyal iletimi için ünitenin KVM DisplayPort Portunu ve KVM USB Type-B Portunu sunucuya/PC'ye bağlayın.
(İsteğe bağlı) Kendi ses (mikrofon ve hoparlör) kablolarınızı kullanarak, ses sinyal iletimi için ünitenin KVM Ses Portlarını sunucuya/PC'ye bağlayın.
(İsteğe bağlı) Dizüstü Bilgisayar USB Konsolu (LUC) işlevini kullanarak yerel olarak erişmek istiyorsanız, dizüstü bilgisayarın bir USB portunu bu LUC Portuna bağlayın. USB IO Ayarı'ndaki modu LUC olarak ayarladığınızdan emin olun. Daha fazla bilgi için kullanım kılavuzuna bakın.
(İsteğe bağlı) Bir dokunmatik panel gibi seri cihazlar (veri terminal ekipmanı) kullanıyorsanız, bir ağ anahtarı konsol kablosuyla Yerel Konsol COM Portuna bağlayın.
(İsteğe bağlı) Bir PC gibi seri cihazlar (veri iletişim ekipmanı) kullanıyorsanız, bir seri RS-232 DB-9'dan RJ-45 Cat5 Ethernet adaptör ağ modem/anahtar/yönlendirici kablosuyla CPU COM Portuna bağlayın.

Bir ağ kablosunu ünitenin LAN Portlarından birine takın.
(İsteğe bağlı) Çift LAN çalışması için ikinci bir ağ kablosunu diğer LAN Portuna takın.
(İsteğe bağlı) Temel anahtar çalışması için (örn. uzaktan sunucu sıfırlama işlevi), NC ve C terminallerini sunucuya/PC'ye bağlayın.
(İsteğe bağlı) Temel DI terminal bildirimi için, GND ve DI'yı bir alarm sensörüne (örn. termometre, nem sensörü) bağlayın.
Bu paketle birlikte verilen güç adaptörünü bir AC güç kaynağına takın ve güç adaptörü kablosunu ünitenin Güç Jaklarından birine takın. Ünite, güç verildiğinde açılacaktır.
(İsteğe bağlı) Çift güç çalışması için başka bir güç adaptörünü bir AC güç kaynağına takın ve güç kablosunu diğer Güç Jakına takın. Not: İkinci güç bağlantısı, güç yedeklemesi görevi görür. İkinci bir güç adaptörü ATEN tedarikçinizden satın alınabilir.

Çalışma

Tarayıcınızı açın ve tarayıcının URL konum çubuğunda erişmek istediğiniz CN9900/CN9950'nin IP adresini belirtin.
Not: IP adresini CN9900/CN9950 yöneticisinden alabilir veya kullanım kılavuzunun "IP Adresi Belirleme" bölümüne bakabilirsiniz. (Varsayılan IP Adresi: 192.168.0.60)
Bir Güvenlik Uyarısı iletişim kutusu görünürse, sertifikayı kabul edin - güvenilebilir.
Giriş sayfası görünür.

Geçerli bir Kullanıcı Adı (Username) ve Şifre (Password) girin. Not: İlk kez oturum açıyorsanız, varsayılan Kullanıcı Adı (Username): administrator; ve varsayılan Şifre (Password): password'ü kullanın.
Ardından tarayıcı Ana Sayfasını (Main Page) açmak için Giriş (Login) seçeneğini tıklayın.

Yerel IP Kurulumu (Local IP Setup)
IP adresini ayarlamak için yerel konsolu kullanın. Tüm prosedürler OSD Ana Ekranından (Main Screen) başlar.

Ana Ekranı (Main Screen) açmak için [Scroll Lock]'a iki kez dokunun.
Giriş ekranı göründüğünde, devam etmek için geçerli bir Kullanıcı Adı (Username) ve Şifre (Password) girin.
Not: İlk kez oturum açıyorsanız, varsayılan Kullanıcı Adı (Username): administrator; ve varsayılan Şifre (Password): password'ü kullanın.

IP Yükleyici (IP Installer)
Windows çalıştıran bilgisayarlar için, IP adresi IP Yükleyici (IP Installer) yardımcı programı ile atanabilir:
Yardımcı programa web sitemizin İndirme (Download) alanından ulaşılabilir: www.aten.com., yardımcı programı istemci bilgisayarınıza indirdikten sonra, IP Yükleyici (IP Installer) programının bulunduğu dizine gidin ve IPInstaller.exe dosyasını çalıştırın.
