ATEN CN9900, CN9950 Pika-aloitusopas

Sisältö

1 Pakkauksen sisältö
2 Laitteiston tarkastelu
3 Laitteiston asennus
4 Käyttö
5 Tuki- ja dokumentaatioilmoitus
6 Viitteet
7 Lataa käyttöohje
8 Muilla kielillä

Pakkauksen sisältö

1 CN9900 DisplayPort KVM over IP -kytkin / CN9950 4K DisplayPort KVM over IP -kytkin
1 DisplayPort-kaapeli
1 USB-kaapeli (USB-A - USB-B)
1 USB-kaapeli (USB-A - Mini-USB)
1 Virtalähde
1 Asennussarja
1 Jalkatyynysarja (4 kpl)
1 Käyttöohje

Laitteiston tarkastelu

Etunäkymä

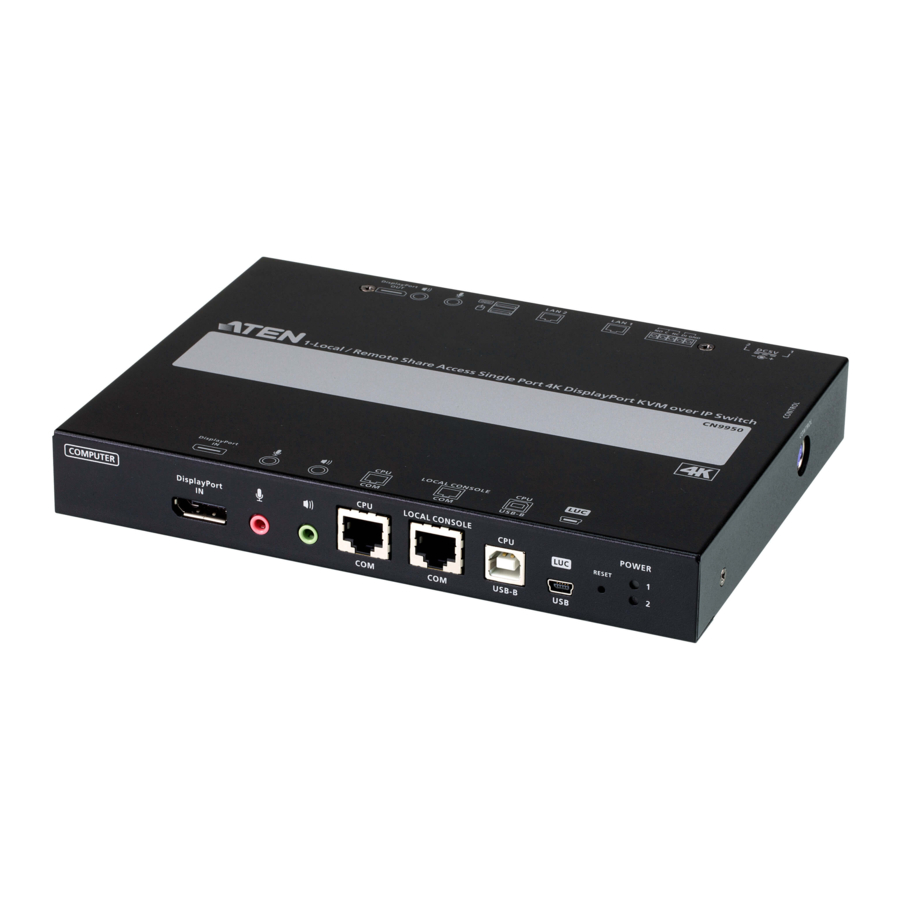

KVM DisplayPort -portti
KVM-ääniliitännät
CPU COM-portti
Paikallinen konsoli COM-portti

KVM USB Type-B -portti
Kannettavan USB-konsoli (LUC) -portti
Reset-painike (palautuspainike)
Virran merkkivalo (Power LED)

Takanäkymä

Maadoitusliitin
Virtaliitännät
Ohjausliitin

LAN-portit
Paikalliset konsoliportit

Sivunäkymä

Ohjausportti (varattu)

Asennus
Laite voidaan sijoittaa tasaiselle pinnalle tai asentaa telineeseen tai seinälle. Jos aiot asentaa laitteen telineeseen tai seinälle, katso käyttöohjeen Asennus-osio.

Laitteiston asennus

Liitä laitteen maadoitusliitin sopivaan maadoitettuun kohteeseen.
Huomautus: Älä jätä tätä vaihetta väliin. Oikea maadoitus auttaa estämään laitteen vaurioitumisen virtapiikeistä tai staattisesta sähköstä.

Kytke USB-näppäimistö, hiiri ja DisplayPort-monitori laitteen takana sijaitseviin paikallisiin konsoliportteihin. (Valinnainen) Voit myös liittää kaiuttimet ja mikrofonin paikallisten konsoliporttien ääniliitäntöihin.
Käytä pakkauksen mukana toimitettuja DisplayPort- ja USB-kaapeleita (USB-A - USB-B) ja liitä laitteen KVM DisplayPort -portti ja KVM USB Type-B -portti palvelimeen/tietokoneeseen näppäimistön, videon ja hiiren signaalin siirtoa varten.
(Valinnainen) Käytä omia äänikaapeleitasi (mikrofoni ja kaiutin) ja liitä laitteen KVM-ääniliitännät palvelimeen/tietokoneeseen äänisignaalin siirtoa varten.
(Valinnainen) Jos haluat käyttää paikallisesti kannettavan USB-konsolin (LUC) toimintoa, liitä kannettavan tietokoneen USB-portti tähän LUC-porttiin. Varmista, että olet asettanut tilan USB IO -asetuksissa LUC-tilaan. Katso lisätietoja käyttöohjeesta.
(Valinnainen) Jos käytät sarjalaitteita (dataterminaalilaitteita), kuten kosketuspaneelia, liitä se paikalliseen konsoli COM-porttiin verkkokytkinkonsolikaapelilla.
(Valinnainen) Jos käytät sarjalaitteita (tiedonsiirtolaitteita), kuten tietokonetta, liitä se CPU COM-porttiin sarjamuotoisella RS-232 DB-9 - RJ-45 Cat5 Ethernet -adapteriverkkomodeemi/kytkin/reititinkaapelilla.

Liitä verkkokaapeli yhteen laitteen LAN-porteista.
(Valinnainen) Liitä toinen verkkokaapeli toiseen LAN-porttiin kahden LANin käyttöä varten.
(Valinnainen) Kytkimen perustoimintoja (esim. etäpalvelimen nollaustoiminto) varten liitä NC- ja C-liittimet palvelimeen/tietokoneeseen.
(Valinnainen) DI-liittimen perusilmoitusta varten liitä GND ja DI hälytysanturiin (esim. lämpömittari, kosteusanturi).
Liitä pakkauksen mukana toimitettu virtalähde pistorasiaan ja virtalähteen kaapeli yhteen laitteen virtaliitännöistä. Laite käynnistyy, kun se saa virtaa.
(Valinnainen) Liitä toinen virtalähde pistorasiaan ja virtajohto toiseen virtaliitäntään kahden virran käyttöä varten. Huomautus: Toinen virtaliitäntä toimii varavirtana. Toisen virtalähteen voi ostaa ATEN-toimittajaltasi.

Käyttö

Avaa selain ja määritä sen URL-osoitekenttään sen CN9900/CN9950:n IP-osoite, johon haluat päästä.
Huomautus: Voit hankkia IP-osoitteen CN9900/CN9950-järjestelmänvalvojalta tai katsoa käyttöohjeen "IP-osoitteen määritys" -osiosta. (Oletus-IP-osoite: 192.168.0.60)
Jos näyttöön tulee tietoturvavaroitusikkuna, hyväksy varmenne – siihen voi luottaa.
Näyttöön tulee kirjautumissivu.

Anna kelvollinen käyttäjätunnus ja salasana. Huomautus: Jos kirjaudut sisään ensimmäistä kertaa, käytä oletuskäyttäjätunnusta: administrator; ja oletussalasanaa: password.
Napsauta sitten Kirjaudu sisään (Login) tuodaksesi selaimen pääsivun (Main Page) esiin.

Paikallinen IP-asetus
Määritä IP-osoite paikallisen konsolin avulla. Kaikki toimenpiteet alkavat OSD-päänäytöstä.

Avaa päänäyttö napauttamalla [Scroll Lock] kahdesti.
Kun kirjautumisnäyttö tulee näkyviin, jatka antamalla kelvollinen käyttäjätunnus ja salasana.
Huomautus: Jos kirjaudut sisään ensimmäistä kertaa, käytä oletuskäyttäjätunnusta: administrator; ja oletussalasanaa: password.

IP-asennusohjelma (IP Installer)
Windowsia käyttävissä tietokoneissa IP-osoite voidaan määrittää IP Installer -apuohjelmalla:
Apuohjelman voi hankkia verkkosivustomme Lataus-alueelta www.aten.com., kun olet ladannut apuohjelman asiakastietokoneellesi, siirry hakemistoon, jossa IP Installer -ohjelma sijaitsee, ja suorita IPInstaller.exe.

Tuki- ja dokumentaatioilmoitus

Kaikki tässä pakkauksessa olevat tiedot, dokumentaatio, laiteohjelmisto, ohjelmistoapuohjelmat ja tekniset tiedot voivat muuttua ilman valmistajan ennakkoilmoitusta.
Tuotteidemme ympäristövaikutusten vähentämiseksi ATEN-dokumentaatio ja -ohjelmisto löytyvät verkosta osoitteesta http://www.aten.com/download/
Tekninen tuki
www.aten.com/support

Hae lisätietoja
ATEN-verkkosivusto

Käyttöohje
