ATEN CS1732B, CS1734B - 2/4-Port USB 2.0 KVMP Switch -pikaopas

Pakkauksen sisältö

1 CS 1732 B / CS 1734 B KVMP-kytkin
2 Mukautettua USB KVM -kaapelisarjaa (CS 1732B)
4 Mukautettua USB KVM -kaapelisarjaa (CS 1734B)
1 USB-PS/2-muunnin
1 Laiteohjelmiston päivityskaapeli
1 Virtalähde
1 Käyttöohje
1 Pikaopas
2 OSD / pikanäppäintarraa

Online-rekisteröinti

Kansainvälinen:
http://support.aten.com

Pohjois-Amerikka:
http://www.aten-usa.com/product_registration (ATEN TECH)
http://support.aten.com (ATEN NJ)

Tekninen puhelintuki

Kansainvälinen:
886-2-86926959

Pohjois-Amerikka:
1-888-999-ATEN (ATEN TECH)
1-732-356-1703 (ATEN NJ)

Vaatimukset

Konsoli

• VGA-, SVGA- tai Multisync-näyttö, joka pystyy korkeimpaan tarkkuuteen, jota käytät missä tahansa tietokoneessa asennuksessa.
• USB-hiiri
• USB-näppäimistö
• PS/2-näppäimistöä ja -hiirtä voidaan käyttää pakkauksessa olevan muuntimen kanssa

Tietokone

Seuraavat laitteet on asennettava jokaiseen tietokoneeseen:

• VGA-, SVGA- tai Multisync-kortti.
• USB Type A -portti tai PS/2-näppäimistö- ja -hiiriportit.

Kaapelit

Vain tälle kytkimelle suunniteltuja kaapelisarjoja voidaan käyttää linkittämiseen tietokoneisiin. 2/4 kaapelisarjaa toimitetaan CS1732:n mukana

Laitteiston tarkastelu

Etunäkymä

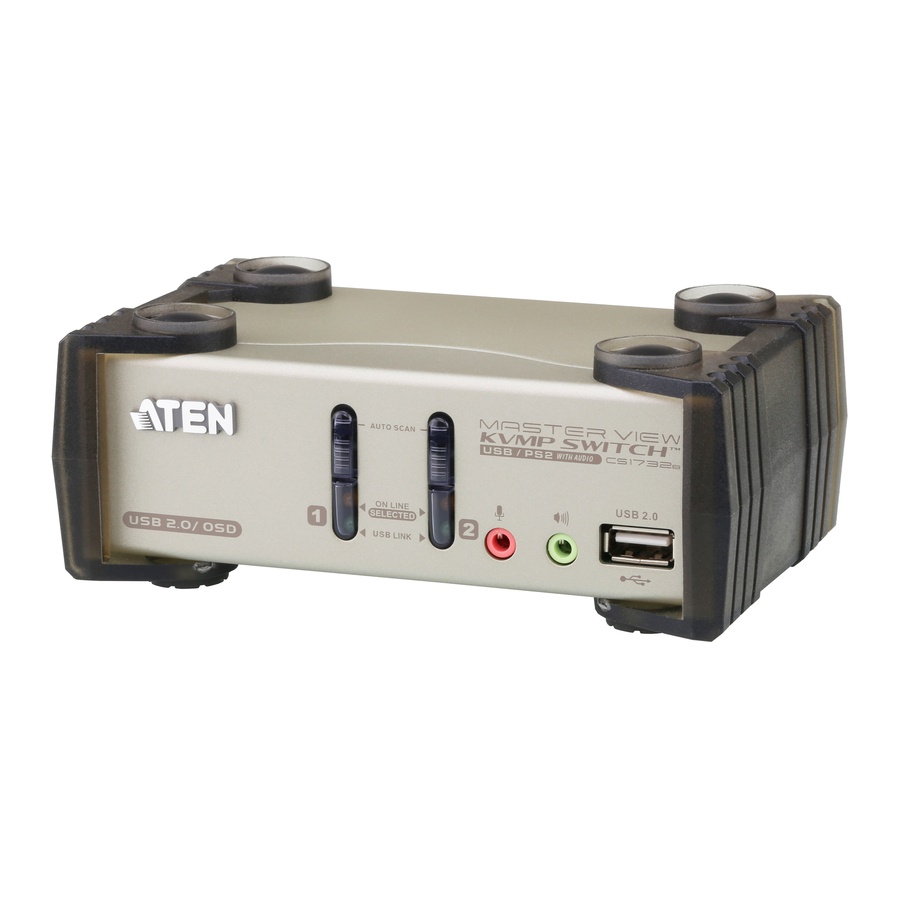

1. Portin valintakytkimet
2. Portin LEDit
3. Konsoliportit (ääni)
4. USB 2.0 -oheislaiteportti

Takanäkymä

1. Laiteohjelmiston päivitysportti
2. USB 2.0 -oheislaiteportti
3. Virtaliitin
4. Konsoliporttiosio
5. KVM-porttiosio

Laitteiston asennus

Varmista, että virta on katkaistu kaikista laitteista, jotka aiot liittää. Sinun on irrotettava niiden tietokoneiden virtajohdot, joissa on Keyboard Power On -toiminto.

1. Liitä USB-näppäimistö ja USB-hiiri laitteen takapaneelissa oleviin USB-portteihin.
2. Liitä näyttösi laitteen takapaneelissa olevaan konsolinäyttöporttiin.
3. Liitä päämikrofoni ja -kaiuttimet laitteen etupaneelissa oleviin konsolimikrofoni- ja 2.1-surround-äänikaiutinliitäntöihin. Takapaneeliin liitetyt mikrofoni ja kaiuttimet ovat toissijaisia etupaneeliin liitettyihin verrattuna.
4. Liitä mukautettu SPHD-liitin KVM-kaapelisarjan avulla (toimitetaan tämän paketin mukana) mihin tahansa kytkimen vapaaseen KVM-porttiin ja liitä mukana tulevat mikrofoni- ja kaiutinliittimet KVM-portin mikrofoni- ja kaiutinliitäntöihin.
   Huomautus:
   1. Liittimet ja liitännät on värikoodattu ja merkitty sopivalla kuvakkeella helpon asennuksen takaamiseksi.
   2. Varmista, että kaikki pistokkeet ovat samoissa KVM-portin pistorasioissa (kaikki portissa 1, kaikki portissa 2 jne.).
5. Kaapelin toisessa päässä:
   1. Liitä USB-, video-, mikrofoni- ja kaiutinkaapelit vastaaviin portteihin tietokoneessa USB-yhteyttä varten.
   2. Liitä näppäimistö-, hiiri-, video-, mikrofoni- ja kaiutinkaapelit vastaaviin portteihin tietokoneessa PS/2-yhteyttä varten

Toista vaiheet 4 ja 5 kaikille muille tietokoneille, jotka liität.

6. Liitä kytkimen mukana tullut virtalähde pistorasiaan ja liitä sitten virtalähteen kaapeli kytkimen virtaliitäntään.
7. Liitä USB-oheislaitteet etu- ja takapaneelissa oleviin USB-keskittimiin.
8. Kytke virta tietokoneisiin

Portin valinta

CS1732 B / CS1734 B tarjoaa neljä tapaa saada välitön pääsy mihin tahansa tietokoneeseen asennuksessasi: manuaalinen, pikanäppäin, hiiri ja OSD.

Manuaalinen

Paina vain sopivaa portin valintakytkintä CS1732:ssa

• Paina painiketta kerran tuodaksesi vain KVM-kohdistuksen samanaikaisesti vastaavaan porttiin liitettyyn tietokoneeseen (2 sekunnissa).
• Paina painiketta kahdesti tuodaksesi äänikohdistuksen vastaavaan porttiin liitettyyn tietokoneeseen (2 sekunnissa).
• Paina painiketta yli 2 sekunnin ajan tuodaksesi KVM-, ääni- ja USB-kohdistuksen vastaavaan porttiin liitettyyn tietokoneeseen.

Pikanäppäin

Kaikki pikanäppäintoiminnot alkavat käynnistämällä pikanäppäintilan. Pikanäppäintilan käynnistäminen vie kolme vaihetta:

1. Pidä Num Lock -näppäintä painettuna;
2. Paina ja vapauta tähti- tai miinusnäppäin;
3. Vapauta Num Lock -näppäin: [Num Lock] + [-];

Huomautus: n tarkoittaa tietokoneen portin tunnistenumeroa (1, 2, 3, 4).

Hiiri

Vaihda porttien välillä yksinkertaisesti kaksoisnapsauttamalla hiiren vierityspyörää. Hiiren portinvaihtotoiminnon avulla voit selata portteja järjestyksessä.

Huomautus:

1. Hiiren portinvaihtotoiminnon oletusasetus on OFF (pois päältä). Ota hiiren portinvaihtotoiminto käyttöön OSD:n avulla.
2. Hiiren portinvaihtotoimintoa tuetaan vain, kun hiiren emulointi on asetettu ON (päälle).

OSD (On Screen Display) (näyttövalikko)

Näyttövalikko (OSD) on valikkopohjainen menetelmä tietokoneen ohjaus- ja vaihtotoimintojen käsittelyyn. Kaikki toimenpiteet alkavat OSD-päänäytöstä. Tuo päänäyttö esiin napauttamalla [Scroll Lock] -näppäintä kahdesti.

1. Ennen kuin OSD-päänäyttö tulee näkyviin, näkyviin tulee valintaikkuna, jossa sinua pyydetään antamaan salasanasi. Jos salasana-toiminto on asetettu, sinun on annettava salasana päästäksesi OSD-päänäyttöön.

Huomautus: Jos OSD:tä käytetään ensimmäistä kertaa tai jos salasana-toimintoa ei ole asetettu, paina vain [Enter].

2. Tuodaksesi kohdistuksen porttiin, paina [F1]-, [F2]-, [F3]- tai [F7]-näppäintä, siirrä sitten korostuspalkki porttiin, johon haluat vaihtaa, paina [Enter] tai kaksoisnapsauta sitä.
