ATEN CS1732B, CS1734B - Ръководство за бърз старт на 2/4-портов USB 2.0 KVMP Switch

Съдържание на пакета

1 CS 1732 B / CS 1734 B KVMP Switch (KVMP превключвател)
2 Комплекта персонализирани USB KVM кабели (CS 1732B)
4 Комплекта персонализирани USB KVM кабели (CS 1734B)
1 USB-към-PS/2 конвертор
1 Кабел за надграждане на фърмуера
1 Захранващ адаптер
1 Ръководство за потребителя
1 Ръководство за бърз старт
2 OSD / Hotkey стикера

Онлайн регистрация

Международна:
http://support.aten.com

Северна Америка:
http://www.aten-usa.com/product_registration (ATEN TECH)
http://support.aten.com (ATEN NJ)

Техническа телефонна поддръжка

Международна:
886-2-86926959

Северна Америка:
1-888-999-ATEN (ATEN TECH)
1-732-356-1703 (ATEN NJ)

Изисквания

Конзола

• VGA, SVGA или Multisync монитор, способен да поддържа най-високата разделителна способност, която ще използвате на всеки компютър в инсталацията.
• USB мишка
• USB клавиатура
• PS/2 клавиатура и мишка могат да бъдат използвани с конвертора, включен в пакета

Компютър

Следното оборудване трябва да бъде инсталирано на всеки компютър:

• VGA, SVGA или Multisync карта.
• USB Type A порт, или PS/2 портове за клавиатура и мишка.

Кабели

Само комплекти кабели, специално проектирани да работят с този превключвател, могат да бъдат използвани за свързване към компютрите. 2/4 комплекта кабели са предоставени с CS1732

Преглед на хардуера

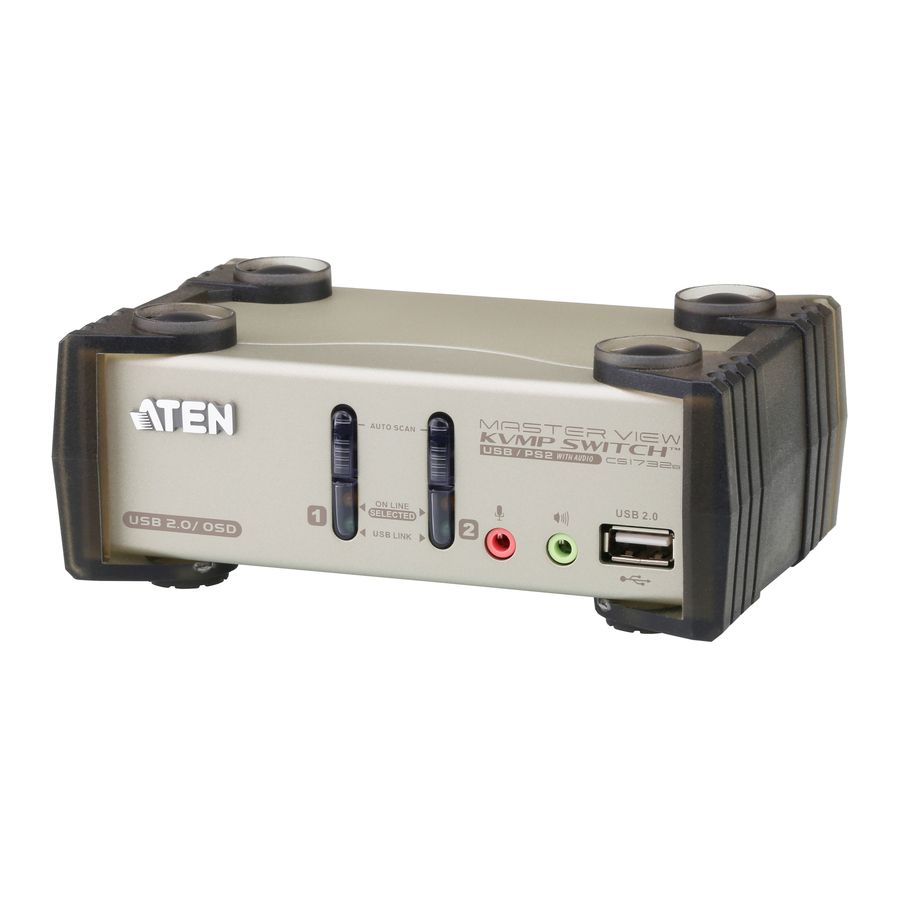

Преден изглед

1. Превключватели за избор на порт
2. LED индикатори за порт
3. Конзолни портове (Аудио)
4. USB 2.0 периферен порт

Заден изглед

1. Порт за надграждане на фърмуера
2. USB 2.0 периферен порт
3. Жак за захранване
4. Секция за конзолни портове
5. Секция за KVM портове

Инсталиране на хардуера

Уверете се, че захранването на всички устройства, които ще свързвате, е изключено. Трябва да изключите захранващите кабели на всички компютри, които имат функцията Keyboard Power On (Включване на захранването с клавиатура).

1. Включете вашата USB клавиатура и USB мишка в USB портовете, разположени на задния панел на устройството.
2. Включете вашия монитор в конзолния мониторен порт, разположен на задния панел на устройството.
3. Включете основния си микрофон и високоговорители в конзолните жакове за микрофон и 2.1 съраунд звук, разположени на предния панел на устройството. Микрофонът и високоговорителите, включени в задния панел, са вторични спрямо тези, включени в предния панел.
4. Използвайки KVM кабелен комплект (предоставен с този пакет), включете персонализирания SPHD конектор във всеки наличен KVM порт на превключвателя и включете придружаващите микрофонни и високоговорителни конектори в микрофонните и високоговорителните жакове на KVM порта.
   Забележка:
   1. Конекторите и жаковете са цветно кодирани и маркирани с подходяща икона за лесна инсталация.
   2. Уверете се, че всички щепсели са в същите KVM портови гнезда (всички в порт 1, всички в порт 2 и т.н.).
5. В другия край на кабела:
   1. За USB връзка, включете USB, видео, микрофон и високоговорителни кабели в съответните им портове на компютъра.
   2. За PS/2 връзка, включете клавиатурата, мишката, видео, микрофон и високоговорителни кабели в съответните им портове на компютъра

Повторете стъпки 4 и 5 за всички други компютри, които свързвате.

6. Включете захранващия адаптер, който е доставен с вашия превключвател, в AC източник на захранване, след това включете кабела на захранващия адаптер в захранващия жак на превключвателя.
7. Включете вашите USB периферни устройства в USB хъб секциите на предния и задния панели.
8. Включете захранването на компютрите

Избор на порт

CS1732 B / CS1734 B предоставя четири метода за получаване на незабавен достъп до всеки компютър във вашата инсталация: Manual (Ръчно), Hotkey (Бърз клавиш), mouse (мишка) и OSD.

Ръчно

Просто натиснете съответния Port Selection Switch (Превключвател за избор на порт) на CS1732

• Натиснете бутон веднъж, за да прехвърлите само KVM фокуса едновременно към компютъра, свързан към съответния му порт (за 2 секунди).
• Натиснете бутон два пъти, за да прехвърлите аудио фокуса към компютъра, свързан към съответния му порт (за 2 секунди).
• Натиснете бутон за повече от 2 секунди, за да прехвърлите KVM, Audio (Аудио) и USB фокуса към компютъра, свързан към съответния му порт.

Бърз клавиш

Всички операции с бързи клавиши започват с извикване на Hotkey Mode (Режим на бърз клавиш). Извикването на Hotkey Mode (Режим на бърз клавиш) отнема три стъпки:

1. Задръжте натиснат клавиша Num Lock;
2. Натиснете и освободете клавиша със звездичка или минус;
3. Освободете клавиша Num Lock: [Num Lock] + [-];

Забележка: n е номерът на Port ID (Идентификатор на порт) на компютъра (1, 2, 3, 4).

Мишка

Просто щракнете двукратно върху колелцето за превъртане на мишката, за да превключвате между портовете. Функцията за превключване на портове с мишка ви позволява да преминавате през портовете последователно.

Забележка:

1. Настройката по подразбиране за функцията за превключване на портове с мишка е OFF (Изключено). За да активирате функцията за превключване на портове с мишка, използвайте OSD.
2. Функцията за превключване на портове с мишка се поддържа само когато Mouse Emulation (Емулация на мишка) е настроена на ON (Включено).

OSD (On Screen Display) (Екранно меню)

On Screen Display (OSD) (Екранното меню) е метод, управляван от меню, за обработка на компютърното управление и операциите по превключване. Всички процедури започват от OSD Main Screen (Основен екран на OSD). За да изведете Main Screen (Основния екран), натиснете клавиша [Scroll Lock] два пъти.

1. Преди да се появи OSD Main Screen (Основният екран на OSD), се появява диалогов прозорец, който ви моли да предоставите вашата парола. Ако функцията за парола е зададена, трябва да предоставите паролата, за да получите достъп до OSD Main Screen (Основния екран на OSD).

Забележка: Ако това е първият път, когато се изпълнява OSD, или ако функцията за парола не е зададена, просто натиснете [Enter].

2. За да прехвърлите фокуса към порт, натиснете клавиша [F1], [F2], [F3] или [F7], след това преместете Highlight Bar (Лентата за подчертаване) към порта, към който искате да превключите, натиснете [Enter] или щракнете двукратно върху него.
