ATEN CS62KM - 2-портов USB Boundless кабелен KM превключвател Ръководство за бърз старт
Съдържание на пакета
- 1 CS62KM 2-портов USB Boundless кабелен KM превключвател
- 1 дистанционен селектор на портове
- 1 Инструкции за потребителя

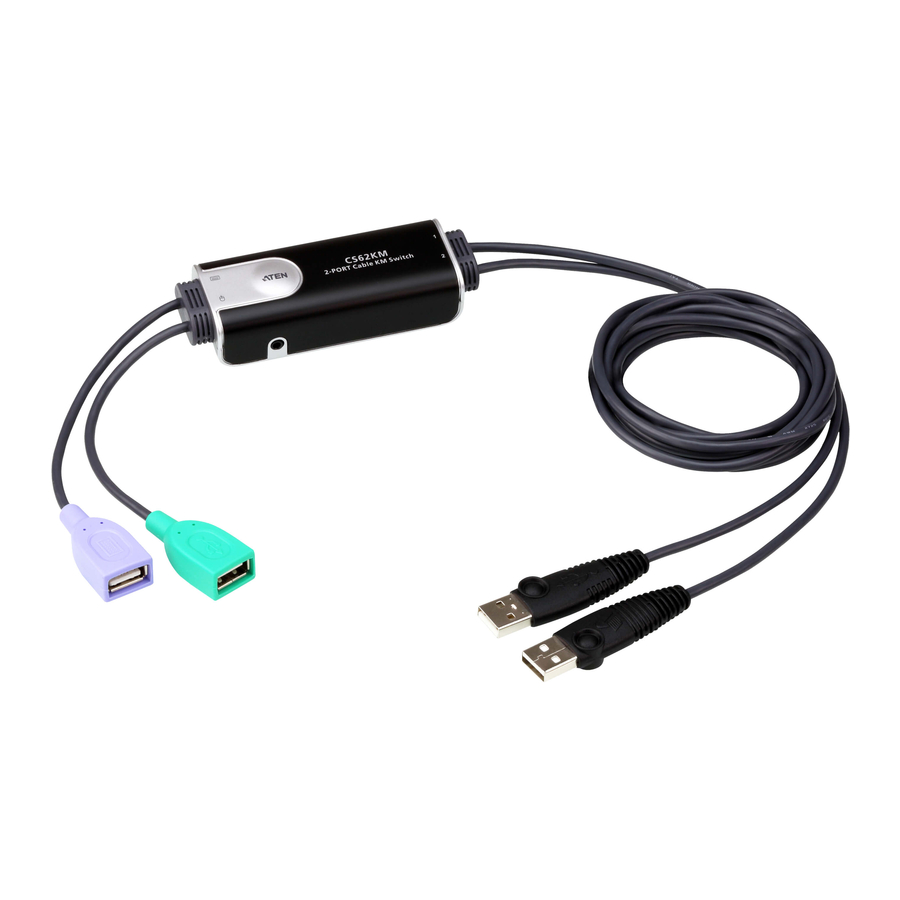

Общ преглед на хардуера
- Дистанционен селектор на портове
- LED за порт 1
- LED за порт 2
- Кабел за клавиатура
- Кабел за мишка
- PC 1 USB кабел
- PC 2 USB кабел
- Жак за дистанционен селектор на портове
Инсталация
За да предотвратите повреда на вашата инсталация от токови удари или статично електричество, е важно всички свързани устройства да бъдат правилно заземени.
За да инсталирате превключвателя, вижте инсталационната схема и изпълнете следните стъпки:
- Включете клавиатурата си в конектора в края на кабела за клавиатура и включете мишката си в конектора в края на кабела за мишка.
- Включете PC 1 USB кабела в USB порта на първия си компютър и включете PC 2 USB кабела в USB порта на втория си компютър.
- (По избор) Ако изберете да използвате дистанционния селектор на портове, включете кабела му в жака за дистанционен селектор на портове, разположен отстрани на устройството.
Забележка: Превключвателят може да се управлява само с горещи клавиши, така че свързването на дистанционния селектор на портове е по избор. - Включете компютрите.
Забележка: По подразбиране превключвателят се свързва към първия компютър, към който е свързан PC 1 USB кабела.
Операция
Има няколко удобни метода, които можете да използвате, за да управлявате CS62KM, за да превключите KM контрола към свързано устройство.
Ръчно превключване
За да пренесете KM фокуса към компютър, използвайте един от следните методи.
- Натиснете дистанционния селектор на портове, за да превключвате между компютрите.
Превключване с мишката
За избор на порт с мишката, щракнете двукратно върху колелцето за превъртане на вашата USB мишка, за да превключвате между портовете.
Забележка:
- Превключването с мишката се поддържа само от USB мишки с 3 клавиша и колелце за превъртане.
- Превключването с мишката е деактивирано по подразбиране. За да активирате превключването с мишката, вижте секцията Режим на настройка на горещи клавиши.
- Превключването с мишката се поддържа само когато е активирана емулацията на мишката.
Превключване с горещи клавиши
Всички превключвания на портове с горещи клавиши започват с двукратно натискане на клавиша [Scroll Lock]. За да превключите порта с помощта на горещ клавиш, използвайте един от следните методи. Ако използването на клавиша [Scroll Lock] е в конфликт с други програми, работещи на компютъра, вместо това може да се използва клавиша [Ctrl].
Моля, вижте Обобщената таблица на HSM за повече информация.
- [Scroll Lock] [Scroll Lock] [Enter]: Пренася KM фокуса от порта, който в момента е фокусиран, към следващия порт на превключвателя (1 към 2, 2 към 1).
- [Scroll Lock] [Scroll Lock] [n] [Enter]: Пренася KM фокуса към компютъра, свързан към порта, съответстващ на посочения ID на порта.
Забележка: n означава номера на ID на порта на компютъра (1 или 2).
Режим на настройка на горещи клавиши (HSM)
За да използвате горещи клавиши (различни от горещите клавиши за превключване на портове), следвайте стъпките по-долу, за да извикате режима на настройка на горещи клавиши (HSM) и след това натиснете горещия клавиш.
- Натиснете и задръжте клавиша [Num Lock].
- Натиснете и освободете клавиша [-].
- Освободете клавиша [Num Lock].
- Натиснете горещия клавиш, за да изпълните желаната функция. Вижте таблицата по-долу за функцията.
Обобщена таблица на HSM
| Клавиш | Функция |
| [H] | Превключва между ключовете за извикване на HSM по подразбиране ([Num Lock] [-]) и алтернативни ([Ctrl] [F12]). |
| [T] | Превключва между ключовете за превключване на портове по подразбиране ([Scroll] [Lock] [Scroll] [Lock]) и алтернативни ([Ctrl] [Ctrl]). |
| [F4] | Отпечатва текущите настройки на превключвателя чрез текстов редактор или текстообработваща програма. |
| [X] [Enter] | Активира / деактивира горещите клавиши за превключване на портове. |
| [u] [p] [g] [r] [a] [d] [e] [Enter] | Извиква режим за надграждане на фърмуера. |
| [N] | Активира / деактивира емулацията на клавиатурата. |
| [M] | Активира / деактивира емулацията на мишката. |
| [W] | Активира / деактивира превключването с мишката. |
| [Y] | Активира / деактивира boundless switching (безгранично превключване). Настройката по подразбиране е деактивирана. Забележка: Този горещ клавиш се поддържа само от CS62KM, използващ версия на фърмуера v1.1.101 или по-нова. Boundless switching (безгранично превключване) винаги е активирано от CS62KM, използващ версия на фърмуера v1.0.062 или по-стара. |
Съобщение за поддръжка и документация
Цялата информация, документация, фърмуер, софтуерни помощни програми и спецификации, съдържащи се в този пакет, подлежат на промяна без предварително уведомление от производителя.
За да намалим въздействието на нашите продукти върху околната среда, документацията и софтуерът на ATEN могат да бъдат намерени онлайн на http://www.aten.com/download/
Техническа поддръжка
www.aten.com/support
Сканирайте за повече информация
Уебсайт на ATEN
