ATEN CS62KM - Guia de Início Rápido do Switch KM de Cabo Boundless USB de 2 Portas
Conteúdo da Embalagem
- 1 Switch KM de Cabo Boundless USB de 2 Portas CS62KM
- 1 Seletor de Porta Remoto
- 1 Manual de Instruções

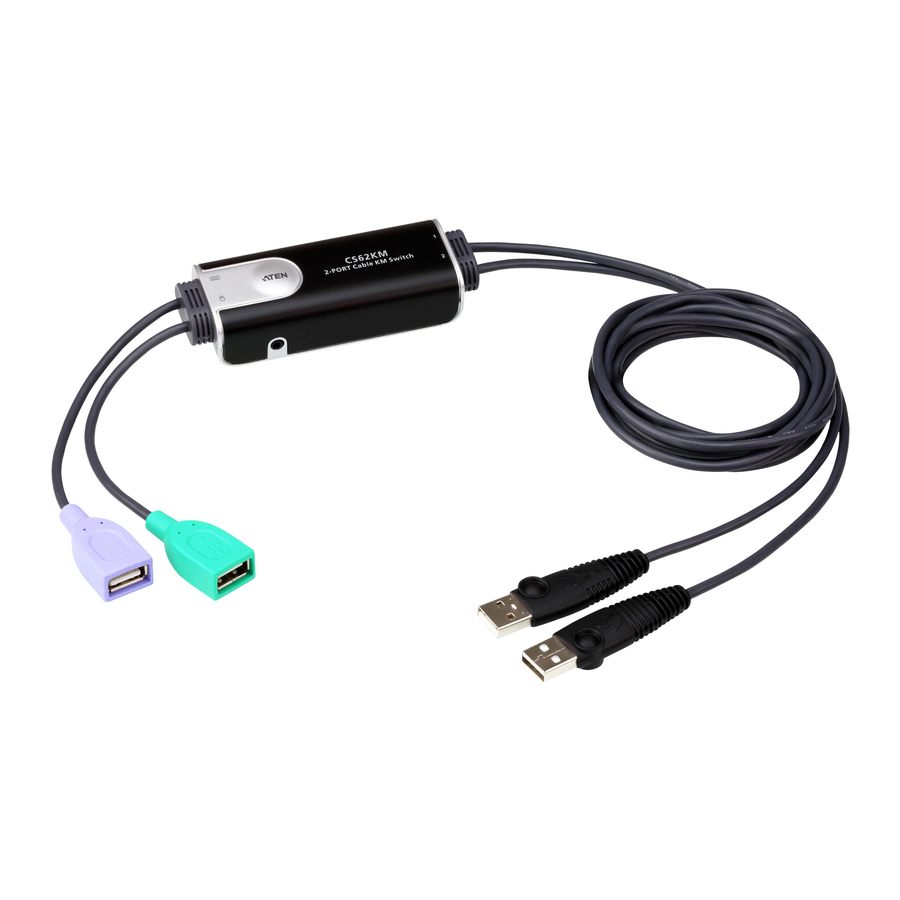

Visão Geral do Hardware
- Seletor de Porta Remoto
- LED da Porta 1
- LED da Porta 2
- Cabo do Teclado
- Cabo do Mouse
- Cabo USB do PC 1
- Cabo USB do PC 2
- Conector do Seletor de Porta Remoto
Instalação
Para evitar danos à sua instalação devido a picos de energia ou eletricidade estática, é importante que todos os dispositivos conectados estejam devidamente aterrados.
Para instalar o switch, consulte o diagrama de instalação e execute as seguintes etapas:
- Conecte seu teclado no conector na extremidade do Cabo do Teclado e conecte seu mouse no conector na extremidade do Cabo do Mouse.
- Conecte o Cabo USB do PC 1 na porta USB do seu primeiro computador e conecte o Cabo USB do PC 2 na porta USB do seu segundo computador.
- (Opcional) Se você optar por usar o seletor de porta remoto, conecte o cabo no Conector do Seletor de Porta Remoto, localizado na lateral da unidade.
Note (Nota): O switch pode ser operado apenas com teclas de atalho, portanto, conectar o seletor de porta remoto é opcional. - Ligue os computadores.
Note (Nota): Por padrão, o switch se conecta ao primeiro computador ao qual o Cabo USB do PC 1 está conectado.
Operação
Existem vários métodos convenientes que você pode usar para operar o CS62KM para alternar o controle KM para um dispositivo conectado.
Comutação Manual
Para trazer o foco KM para um computador, use um dos seguintes métodos.
- Pressione o seletor de porta remoto para alternar entre os computadores.
Comutação do Mouse
Para a seleção da porta do mouse, clique duas vezes na roda de rolagem do seu mouse USB para percorrer as portas.
Note: (Nota:)
- A comutação do mouse é suportada apenas por mouses USB de 3 teclas com roda de rolagem.
- A comutação do mouse está desativada por padrão. Para ativar a comutação do mouse, consulte a seção Modo de Configuração de Tecla de Atalho (Hotkey Setting Mode).
- A comutação do mouse só é suportada quando a emulação do mouse está ativada.
Comutação por Tecla de Atalho (Hotkey Switching)
Todas as comutações de porta por tecla de atalho começam tocando na tecla [Scroll Lock] duas vezes. Para alternar a porta usando a tecla de atalho, use um dos seguintes métodos. Se o uso da tecla [Scroll Lock] entrar em conflito com outros programas em execução no computador, a tecla [Ctrl] poderá ser usada em vez disso.
Consulte a Tabela de Resumo do HSM para obter mais informações.
- [Scroll Lock] [Scroll Lock] [Enter]: Traz o foco KM da porta que atualmente tem o foco para a próxima porta no switch (1 para 2, 2 para 1).
- [Scroll Lock] [Scroll Lock] [n] [Enter]: Traz o foco KM para o computador conectado à porta correspondente ao ID da porta especificado.
Note: (Nota:) O n representa o número de ID da porta do computador (1 ou 2).
Modo de Configuração de Tecla de Atalho (Hotkey Setting Mode - HSM)
Para usar teclas de atalho (além de teclas de atalho para comutação de porta), siga as etapas abaixo para invocar o modo de configuração de tecla de atalho (HSM) e, em seguida, pressione a tecla de atalho.
- Mantenha pressionada a tecla [Num Lock].
- Pressione e solte a tecla [-].
- Solte a tecla [Num Lock].
- Pressione a tecla de atalho para executar a função desejada. Consulte a tabela abaixo para a função.
Tabela de Resumo do HSM
| Tecla | Função |
| [H] | Alterna entre as teclas de invocação HSM padrão ([Num Lock] [-]) e alternativa ([Ctrl] [F12]). |
| [T] | Alterna entre as teclas de Comutação de Porta padrão ([Scroll] [Lock] [Scroll] [Lock]) e alternativa ([Ctrl] [Ctrl]). |
| [F4] | Imprime as configurações atuais do switch por meio de um editor de texto ou processador de texto. |
| [X] [Enter] | Ativa / desativa as teclas de atalho de comutação de porta. |
| [u] [p] [g] [r] [a] [d] [e] [Enter] | Invoca o modo de atualização de fi rmware. |
| [N] | Ativa / desativa a emulação de teclado. |
| [M] | Ativa / desativa a emulação de mouse. |
| [W] | Ativa / desativa a comutação do mouse. |
| [Y] | Ativa / desativa a comutação boundless. A configuração padrão é desativada. Note (Nota): Esta tecla de atalho é suportada apenas pelo CS62KM usando a versão de fi rmware v1.1.101 ou posterior. A comutação boundless está sempre ativada pelo CS62KM usando a versão de fi rmware v1.0.062 ou anterior. |
Aviso de Suporte e Documentação
Todas as informações, documentação, fi rmware, utilitários de software e especifi cações contidas neste pacote estão sujeitas a alterações sem notifi cação prévia do fabricante.
Para reduzir o impacto ambiental de nossos produtos, a documentação e o software da ATEN podem ser encontrados online em http://www.aten.com/download/
Suporte Técnico
www.aten.com/support
Digitalize para obter mais informações
Website da ATEN
