ATEN CS62KM - Ghid de Pornire Rapidă pentru Switch-ul KM cu Cablu Nelimitat USB cu 2 Porturi
Conținutul Pachetului
- 1 Switch KM cu Cablu Nelimitat USB cu 2 Porturi CS62KM
- 1 Selector de Port la Distanță
- 1 Instrucțiuni pentru Utilizator

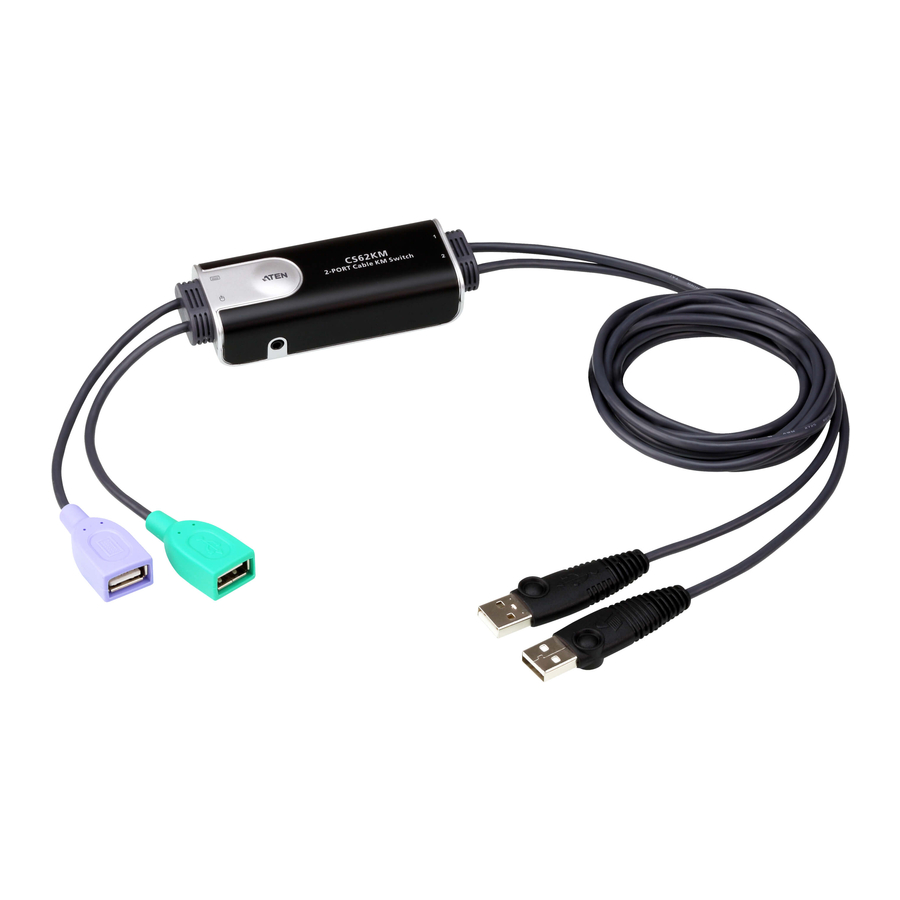

Prezentare Generală a Hardware-ului
- Selector de Port la Distanță
- LED Port 1
- LED Port 2
- Cablu Tastatură
- Cablu Mouse
- Cablu USB PC 1
- Cablu USB PC 2
- Mufă Selector de Port la Distanță
Instalare
Pentru a preveni deteriorarea instalației dumneavoastră din cauza supratensiunilor sau a electricității statice, este important ca toate dispozitivele conectate să fie împământate corespunzător.
Pentru a instala switch-ul, consultați diagrama de instalare și efectuați următorii pași:
- Conectați tastatura la conectorul de la capătul Cablului Tastaturii și conectați mouse-ul la conectorul de la capătul Cablului Mouse.
- Conectați Cablul USB PC 1 la portul USB de pe primul dumneavoastră calculator și conectați Cablul USB PC 2 la portul USB de pe al doilea dumneavoastră calculator.
- (Opțional) Dacă alegeți să utilizați selectorul de port la distanță, conectați cablul acestuia la Mufa Selectorului de Port la Distanță, situată pe partea laterală a unității.
Notă: Switch-ul poate fi operat doar cu taste rapide, deci conectarea selectorului de port la distanță este opțională. - Porniți calculatoarele.
Notă: În mod implicit, switch-ul se conectează la primul calculator la care este conectat Cablul USB PC 1.
Operare
Există mai multe metode convenabile pe care le puteți utiliza pentru a opera CS62KM pentru a comuta controlul KM la un dispozitiv conectat.
Comutare Manuală
Pentru a aduce focalizarea KM pe un calculator, utilizați una dintre următoarele metode.
- Apăsați selectorul de port la distanță pentru a comuta între calculatoare.
Comutare Mouse
Pentru selectarea portului cu mouse-ul, faceți dublu clic pe rotița de scroll a mouse-ului dumneavoastră USB pentru a parcurge porturile.
Notă:
- Comutarea cu mouse-ul este suportată doar de mouse-urile USB cu rotiță de scroll cu 3 taste.
- Comutarea cu mouse-ul este dezactivată în mod implicit. Pentru a activa comutarea cu mouse-ul, consultați secțiunea Modul de Setare a Tastărilor Rapide (Hotkey).
- Comutarea cu mouse-ul este suportată doar atunci când emularea mouse-ului este activată.
Comutare cu Taste Rapide (Hotkey)
Toate comutările de port cu taste rapide încep cu apăsarea de două ori a tastei [Scroll Lock]. Pentru a comuta portul folosind taste rapide, utilizați una dintre următoarele metode. Dacă utilizarea tastei [Scroll Lock] intră în conflict cu alte programe care rulează pe calculator, tasta [Ctrl] poate fi utilizată în schimb.
Vă rugăm să consultați Tabelul Rezumat HSM pentru mai multe informații.
- [Scroll Lock] [Scroll Lock] [Enter]: Aduce focalizarea KM de la portul care are în prezent focalizarea la următorul port de pe switch (1 la 2, 2 la 1).
- [Scroll Lock] [Scroll Lock] [n] [Enter]: Aduce focalizarea KM la calculatorul conectat la portul corespunzător ID-ului de port specificat.
Notă: n reprezintă numărul ID-ului de port al calculatorului (1 sau 2).
Modul de Setare a Tastărilor Rapide (Hotkey) (HSM)
Pentru a utiliza taste rapide (altele decât tastele rapide pentru comutarea porturilor), urmați pașii de mai jos pentru a invoca modul de setare a tastărilor rapide (HSM) și apoi apăsați tasta rapidă.
- Apăsați și mențineți apăsată tasta [Num Lock].
- Apăsați și eliberați tasta [-].
- Eliberați tasta [Num Lock].
- Apăsați tasta rapidă pentru a efectua funcția dorită. Consultați tabelul de mai jos pentru funcție.
Tabelul Rezumat HSM
| Tasta | Funcția |
| [H] | Comută între tastele de invocare HSM implicite ([Num Lock] [-]) și alternative ([Ctrl] [F12]). |
| [T] | Comută între tastele de comutare a porturilor implicite ([Scroll] [Lock] [Scroll] [Lock]) și alternative ([Ctrl] [Ctrl]). |
| [F4] | Imprimă setările curente ale switch-ului printr-un editor de text sau procesor de text. |
| [X] [Enter] | Activează / dezactivează tastele rapide de comutare a porturilor. |
| [u] [p] [g] [r] [a] [d] [e] [Enter] | Invocă modul de upgrade al fi rmware-ului. |
| [N] | Activează / dezactivează emularea tastaturii. |
| [M] | Activează / dezactivează emularea mouse-ului. |
| [W] | Activează / dezactivează comutarea cu mouse-ul. |
| [Y] | Activează / dezactivează comutarea nelimitată. Setarea implicită este dezactivată. Notă: Această tastă rapidă este suportată doar de CS62KM care utilizează versiunea de fi rmware v1.1.101 sau o versiune ulterioară. Comutarea nelimitată este întotdeauna activată de CS62KM care utilizează versiunea de fi rmware v1.0.062 sau o versiune anterioară. |
Notificare privind Asistența și Documentația
Toate informațiile, documentația, fi rmware-ul, utilitățile software și specifi cațiile conținute în acest pachet pot fi modifi cate fără notifi care prealabilă de către producător.
Pentru a reduce impactul asupra mediului al produselor noastre, documentația și software-ul ATEN pot fi găsite online la http://www.aten.com/download/
Asistență Tehnică
www.aten.com/support
