ATEN CS74U,CS72U - Manual de utilizare pentru Switch KVM USB cu 4/2 porturi

Conținutul pachetului

CS72U / CS74U Switch KVM USB cu 2/4 porturi
2 seturi de cabluri KVM personalizate (CS72U)
4 seturi de cabluri KVM personalizate (CS74U)
1 Ghid de utilizare

Cerințe

Consolă

Calculatoare
Următoarele echipamente trebuie să fie disponibile pe fiecare computer:

• Un port VGA
  Notă: Calitatea afișajului este afectată de calitatea plăcii video VGA. Pentru cele mai bune rezultate, vă recomandăm să achiziționați un produs de înaltă calitate.
• Porturi audio (opțional)
• Porturi USB de tip A

Cabluri
Calitatea afișajului este afectată de calitatea și lungimea cablurilor. Vă rugăm să utilizați cablurile furnizate în pachet pentru a avea cea mai bună calitate.

Prezentare generală a hardware-ului

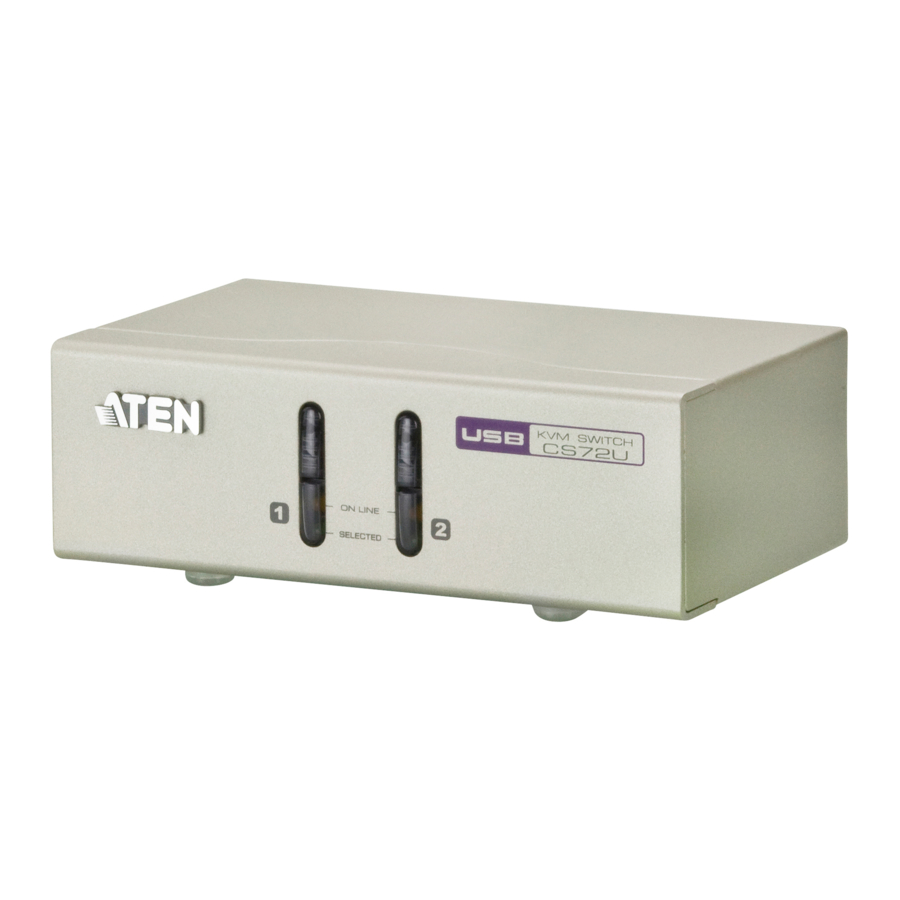

CS72U/CS74U Vedere frontală

1. Butoane de selectare a portului
2. LED-uri pentru porturi

1. Porturi pentru tastatură, mouse și audio ale consolei
2. Mufă de alimentare (opțional)
3. Port monitor consolă
4. Secțiunea portului KVM

1. Conectați tastatura, mouse-ul, difuzoarele și microfonul la porturile USB pentru difuzoare și microfon ale consolei situate pe panoul din spate al unității.
2. Conectați monitorul consolei la portul VGA al consolei situat în panoul din spate al unității și porniți monitorul.
3. Folosind setul de cabluri KVM personalizat (furnizat cu acest pachet), conectați conectorul SPHD personalizat în orice soclu disponibil din secțiunea portului KVM a switch-ului (comutatorului).
4. La celălalt capăt al cablului, conectați conectorii USB, audio și VGA la porturile respective de pe computer.
5. Dacă constatați că alimentarea este insuficientă, vă rugăm să utilizați un adaptor de alimentare extern. Vă rugăm să contactați distribuitorul pentru a achiziționa modelul corect pentru modelul dvs.
6. Porniți alimentarea computerelor.

Operare

CS72U / CS74U oferă o metodă convenabilă de accesare a computerelor prin comutare manuală – care implică apăsarea butoanelor de selectare a portului situate pe panoul frontal al unității.

Pentru selectarea manuală a portului:
Apăsați și eliberați un buton de selectare a portului pentru a aduce focalizarea KVM pe computerul conectat la portul corespunzător. LED-ul portului se aprinde verde intens.

Notă: Nu conectați un Extender KVM la Switch-ul KVM pentru a extinde distanța, deoarece acest lucru deteriorează calitatea video.

Manualul de utilizare complet CS72U/CS74U este disponibil pentru descărcare de pe site-ul web ATEN (www.aten.com)

Specificații

Informații FCC
Acest echipament a fost testat și s-a constatat că respectă limitele pentru un dispozitiv digital de clasa B, în conformitate cu partea 15 din regulile FCC. Aceste limite sunt concepute pentru a oferi o protecție rezonabilă împotriva interferențelor dăunătoare într-o instalație rezidențială. Acest echipament generează, utilizează și poate radia energie de frecvență radio și, dacă nu este instalat și utilizat în conformitate cu manualul de instrucțiuni, poate provoca interferențe cu comunicațiile radio. Cu toate acestea, nu există nicio garanție că nu vor apărea interferențe într-o anumită instalație. Dacă acest echipament provoacă interferențe dăunătoare recepției radio sau televiziunii, ceea ce poate fi determinat prin oprirea și pornirea echipamentului, utilizatorul este încurajat să încerce să corecteze interferența prin una sau mai multe dintre următoarele măsuri:

• Reorientați sau relocați antena de recepție;
• Măriți distanța dintre echipament și receptor;
• Conectați echipamentul la o priză dintr-un circuit diferit de cel la care este conectat receptorul;
• Consultați dealerul/un tehnician radio/televiziune cu experiență pentru ajutor.

Înregistrare online
Internațional:
http://support.aten.com
America de Nord:
http://www.aten-usa.com/product_registration

Asistență telefonică tehnică
Internațional:
886-2-86926959
America de Nord:
1-888-999-ATEN Ext: 4988

Regatul Unit:
44-8-4481-58923

Toate informațiile, documentația și specificațiile conținute în acest suport media pot fi modificate fără o notificare prealabilă din partea producătorului. Vă rugăm să vizitați site-ul nostru web pentru a găsi cea mai actualizată versiune.

© Copyright 2019 ATEN^® International Co., Ltd.
ATEN și logo-ul ATEN sunt mărci comerciale ale ATEN International Co., Ltd. Toate drepturile rezervate. Toate celelalte mărci comerciale sunt proprietatea proprietarilor respectivi.

Acest produs este conform cu RoHS.
