ATEN CS74U,CS72U - Manuali i Çelësit KVM USB me 4/2 Porta

Përmbajtja

1 Përmbajtja e Paketës
2 Kërkesat
3 Rishikimi i Harduerit
4 Instalimi
5 Operacioni
6 Specifikimet
7 Referencat
8 Shkarko manual
9 Në Gjuhë të Tjera

Përmbajtja e Paketës

CS72U / CS74U Çelës KVM USB me 2/4 Porta
2 Komplete Kabllosh KVM të Personalizuara (CS72U)
4 Komplete Kabllosh KVM të Personalizuara (CS74U)
1 Udhëzues Përdoruesi

Kërkesat

Konsola

Një monitor i pajtueshëm me VGA që është i aftë për rezolucionin më të lartë të mundshëm
Një maus USB
Një tastierë USB
Mikrofon dhe Altoparlantë (Opsional)
Shënim: Përdorni një tastierë që mbështet sistemin tuaj operativ (OS). Për shembull: përdorni një tastierë Mac kur punoni në një Mac OS, dhe përdorni një tastierë Sun kur punoni në një Sun OS.

Kompjuterët
Pajisjet e mëposhtme duhet të jenë të disponueshme në çdo kompjuter:

Një port VGA
Shënim: Cilësia e ekranit ndikohet nga cilësia e kartës së ekranit VGA. Për rezultate më të mira, ju rekomandojmë të blini një produkt me cilësi të lartë.
Porte Audio (Opsionale)
Porte USB të Tipit A

Kabllot
Cilësia e ekranit ndikohet nga cilësia dhe gjatësia e kabllove. Ju lutemi përdorni kabllot e ofruara në paketë për të pasur cilësinë më të mirë.

Rishikimi i Harduerit

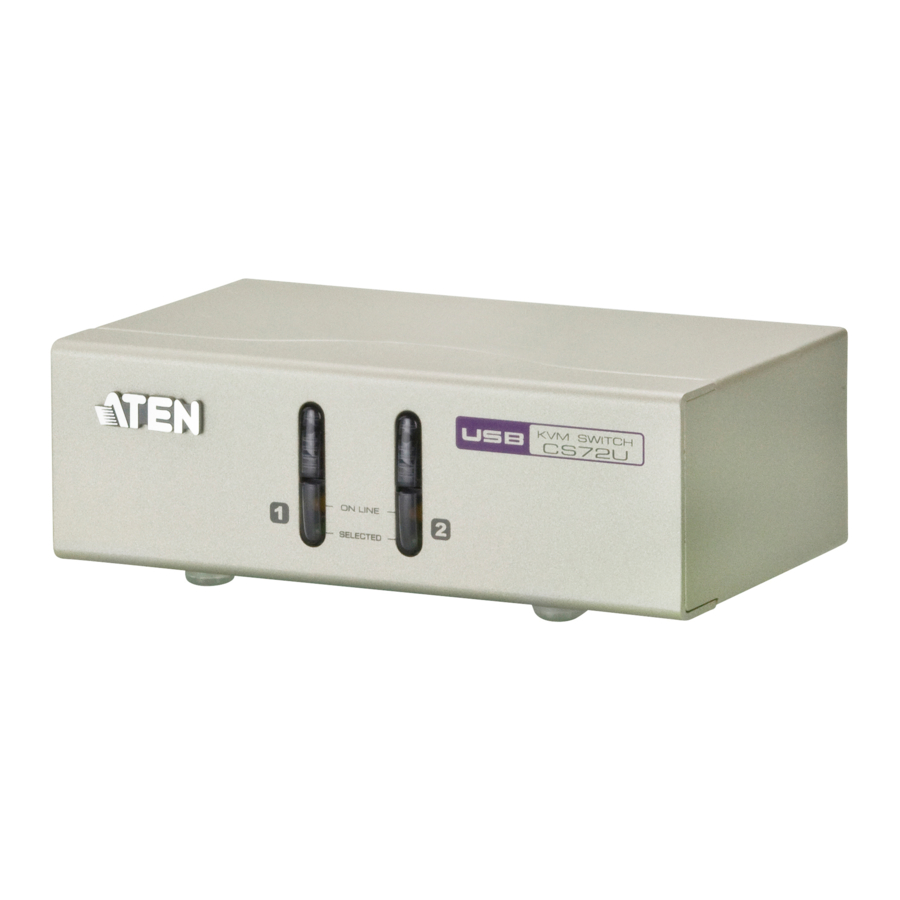

Pamja e Përparme e CS72U/CS74U

Butonat Shtytës për Përzgjedhjen e Portit
LED-et e Portit

Pamja e Pasme e CS72U/CS74U

Tastiera e Konsolës, Mausi dhe Portet Audio
Foleja e Energjisë (opsionale)
Porti i Monitorit të Konsolës
Seksioni i Portit KVM

Instalimi

Për të parandaluar dëmtimin e instalimit tuaj nga rritjet e energjisë ose elektriciteti statik, është e rëndësishme që të gjitha pajisjet e lidhura të jenë të tokëzuara siç duhet.

Lidhjet e Kabllove
Për të konfiguruar instalimin tuaj CS72U / CS74U, referojuni diagramit të instalimit (numrat në diagrame korrespondojnë me hapat) dhe bëni sa vijon:

Futeni tastierën, mausin, altoparlantët dhe mikrofonin tuaj në portet USB të altoparlantit dhe mikrofonit të konsolës që ndodhen në panelin e pasmë të njësisë.
Futeni monitorin tuaj të konsolës në portin VGA të konsolës që ndodhet në panelin e pasmë të njësisë dhe ndizeni monitorin.
Duke përdorur kompletin e kabllit KVM të personalizuar (të ofruar me këtë paketë), futeni lidhësin SPHD të personalizuar në çdo fole të disponueshme në seksionin e portit KVM të çelësit.
Në skajin tjetër të kabllit, futeni lidhësit USB, audio dhe VGA në portet e tyre përkatëse në kompjuter.
Nëse zbuloni se energjia është e pamjaftueshme, ju lutemi përdorni një përshtatës të jashtëm të energjisë. Ju lutemi kontaktoni shitësin tuaj për të blerë atë të duhurin për modelin tuaj.
Ndizni energjinë në kompjuterë.

Operacioni

CS72U / CS74U përmban një metodë të përshtatshme për të hyrë në kompjuterë përmes ndërrimit Manual – i cili përfshin shtypjen e butonave shtytës të përzgjedhjes së portit që ndodhen në panelin e përparmë të njësisë.

Për përzgjedhjen manuale të portit:
Shtypni dhe lëshoni një buton shtytës të përzgjedhjes së portit për të sjellë fokusin KVM në kompjuterin e lidhur me portin e tij përkatës. LED-i i Portit ndriçon jeshile e ndezur.

Shënim: Mos lidhni një Zgjatues KVM me Çelësin KVM për të zgjatur distancën pasi kjo e përkeqëson cilësinë e videos.

Manuali i plotë i përdoruesit CS72U/CS74U është i disponueshëm për shkarkim nga faqja e internetit e ATEN (www.aten.com)

Specifikimet

Funksioni			CS72U	CS74U
Lidhjet e Kompjuterit			2	4
Përzgjedhja e Portit			Butonat Shtytës të Panelit të Përparmë
Lidhësit	Portet e Konsolës	Tastiera	1 x USB Tipi A Femër (E zezë)
		Video	1 x HDB-15 Femër (Blu)
		Mausi	1 x USB Tipi A Femër (E zezë)
		Mikrofoni	1 x Mini Stereo Fole Femër (Rozë)
		Altoparlanti	1 x Mini Stereo Fole Femër (Jeshile)
	Portet KVM		2 x SPHD-18 Femër (Jeshile)	4 x SPHD-18 Femër (Jeshile)
	Energjia		1 x Fole DC (Rezervë)
LED-et	Në Linjë		2 (Portokalli)	4 (Portokalli)
	I Përzgjedhur		2 (Jeshile)	4 (Jeshile)
Çelësat	I Përzgjedhur		2 x Butona Shtytës	4 x Butona Shtytës
Video			2048 x 1536 @ 60 Hz; DDC2B
Konsumi i Energjisë			DC5V, 0.5W
Mjedisi	Temperatura e Funksionimit.		0–50ºC
	Temperatura e Magazinimit.		-20–60ºC
	Lagështia		0–80% RH, Pa kondensim
Pronat Fizike	Strehimi		Metal
	Pesha		0.45 kg	0.64 kg
	Dimensionet (G x G x L)		13.00 x 7.45 x 4.20 cm	20.00 x 7.45 x 4.20 cm

Informacioni i FCC
Kjo pajisje është testuar dhe është gjetur se përputhet me kufijtë për një pajisje dixhitale të Klasit B, në përputhje me Pjesën 15 të Rregullave të FCC. Këto kufij janë krijuar për të ofruar mbrojtje të arsyeshme kundër ndërhyrjeve të dëmshme në një instalim banimi. Kjo pajisje gjeneron, përdor dhe mund të rrezatojë energji të frekuencës radio dhe, nëse nuk instalohet dhe përdoret në përputhje me manualin e udhëzimeve, mund të shkaktojë ndërhyrje në komunikimet radio. Megjithatë, nuk ka asnjë garanci që ndërhyrja nuk do të ndodhë në një instalim të veçantë. Nëse kjo pajisje shkakton ndërhyrje të dëmshme në marrjen e radios ose televizionit, e cila mund të përcaktohet duke fikur dhe ndezur pajisjen, përdoruesi inkurajohet të përpiqet të korrigjojë ndërhyrjen me një ose më shumë nga masat e mëposhtme:

Riorientoni ose zhvendosni antenën marrëse;
Rrisni ndarjen midis pajisjes dhe marrësit;
Lidheni pajisjen në një prizë në një qark të ndryshëm nga ai në të cilin është lidhur marrësi;
Konsultohuni me shitësin/një radio/televizion me përvojë teknik për ndihmë.

Regjistrimi Online
Ndërkombëtar:
http://support.aten.com
Amerika e Veriut:
http://www.aten-usa.com/product_registration

Mbështetja Teknike Telefonike
Ndërkombëtar:
886-2-86926959
Amerika e Veriut:
1-888-999-ATEN Ext: 4988

Mbretëria e Bashkuar:
44-8-4481-58923

I gjithë informacioni, dokumentacioni dhe specifikimet e përfshira në këtë media mund të ndryshojnë pa njoftim paraprak nga prodhuesi. Ju lutemi vizitoni faqen tonë të internetit për të gjetur versionin më të fundit.

© Copyright 2019 ATEN^® International Co., Ltd.
ATEN dhe logoja ATEN janë marka tregtare të ATEN International Co., Ltd. Të gjitha të drejtat e rezervuara. Të gjitha markat e tjera tregtare janë pronë e pronarëve të tyre përkatës.

Ky produkt është në përputhje me RoHS.
