ATEN CS74U,CS72U - Εγχειρίδιο διακόπτη KVM USB 4/2 θυρών

Περιεχόμενα συσκευασίας

CS72U / CS74U Διακόπτης KVM USB 2/4 θυρών
2 Προσαρμοσμένα σετ καλωδίων KVM (CS72U)
4 Προσαρμοσμένα σετ καλωδίων KVM (CS74U)
1 Οδηγός χρήστη

Απαιτήσεις

Κονσόλα

Υπολογιστές
Ο ακόλουθος εξοπλισμός πρέπει να είναι διαθέσιμος σε κάθε υπολογιστή:

• Μια θύρα VGA
  Σημείωση: Η ποιότητα της οθόνης επηρεάζεται από την ποιότητα της κάρτας οθόνης VGA. Για καλύτερα αποτελέσματα, συνιστούμε να αγοράσετε ένα προϊόν υψηλής ποιότητας.
• Θύρες ήχου (Προαιρετικά)
• Θύρες USB τύπου A

Καλώδια
Η ποιότητα της οθόνης επηρεάζεται από την ποιότητα και το μήκος των καλωδίων. Χρησιμοποιήστε τα καλώδια που παρέχονται στη συσκευασία για να έχετε την καλύτερη ποιότητα.

Επισκόπηση υλικού

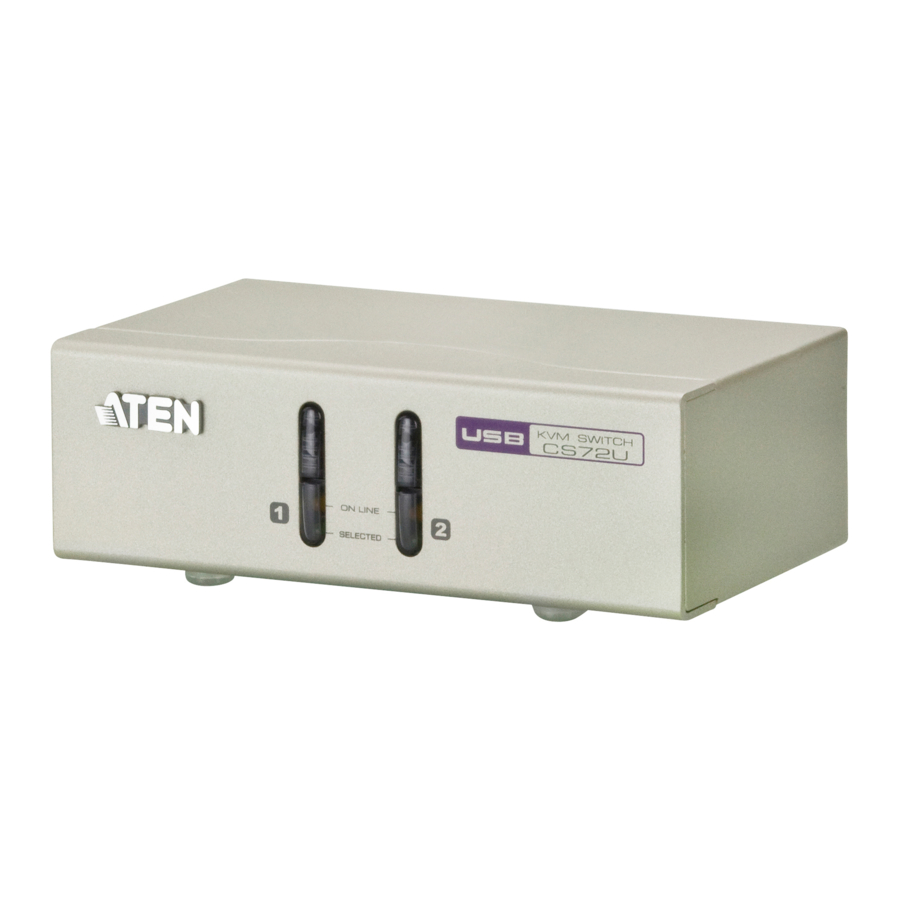

CS72U/CS74U Μπροστινή όψη

1. Κουμπιά επιλογής θύρας
2. LED θύρας

1. Θύρες πληκτρολογίου, ποντικιού και ήχου κονσόλας
2. Υποδοχή ρεύματος (προαιρετικό)
3. Θύρα οθόνης κονσόλας
4. Τμήμα θύρας KVM

1. Συνδέστε το πληκτρολόγιο, το ποντίκι, τα ηχεία και το μικρόφωνό σας στις θύρες ηχείων και μικροφώνου USB της κονσόλας που βρίσκονται στην πίσω πλευρά της μονάδας.
2. Συνδέστε την οθόνη της κονσόλας σας στη θύρα κονσόλας VGA που βρίσκεται στην πίσω πλευρά της μονάδας και ενεργοποιήστε την οθόνη.
3. Χρησιμοποιώντας το προσαρμοσμένο σετ καλωδίων KVM (παρέχεται με αυτό το πακέτο), συνδέστε τον προσαρμοσμένο σύνδεσμο SPHD σε οποιαδήποτε διαθέσιμη υποδοχή στο τμήμα θύρας KVM του διακόπτη
4. Στο άλλο άκρο του καλωδίου, συνδέστε τους συνδέσμους USB, ήχου και VGA στις αντίστοιχες θύρες τους στον υπολογιστή.
5. Εάν διαπιστώσετε ότι η ισχύς είναι ανεπαρκής, χρησιμοποιήστε έναν εξωτερικό μετασχηματιστή ρεύματος. Επικοινωνήστε με τον αντιπρόσωπό σας για να αγοράσετε τον σωστό για το μοντέλο σας.
6. Ενεργοποιήστε την τροφοδοσία των υπολογιστών.

Λειτουργία

Το CS72U / CS74U διαθέτει μια βολική μέθοδο πρόσβασης στους υπολογιστές μέσω χειροκίνητης εναλλαγής – η οποία περιλαμβάνει το πάτημα των κουμπιών επιλογής θύρας που βρίσκονται στην μπροστινή πλευρά της μονάδας.

Για χειροκίνητη επιλογή θύρας:
Πατήστε και αφήστε ένα κουμπί επιλογής θύρας για να μεταφέρετε την εστίαση KVM στον υπολογιστή που είναι συνδεδεμένος στην αντίστοιχη θύρα του. Η λυχνία LED της θύρας ανάβει έντονα πράσινη.

Σημείωση: Μην συνδέσετε έναν επεκτάτη KVM στον διακόπτη KVM για να επεκτείνετε την απόσταση, καθώς αυτό επιδεινώνει την ποιότητα του βίντεο.

Το πλήρες εγχειρίδιο χρήστη CS72U/CS74U είναι διαθέσιμο για λήψη από τον ιστότοπο της ATEN (www.aten.com)

Προδιαγραφές

Πληροφορίες FCC
Αυτός ο εξοπλισμός έχει δοκιμαστεί και έχει βρεθεί ότι συμμορφώνεται με τα όρια για μια ψηφιακή συσκευή κατηγορίας Β, σύμφωνα με το Μέρος 15 των Κανόνων FCC. Αυτά τα όρια έχουν σχεδιαστεί για να παρέχουν εύλογη προστασία έναντι επιβλαβών παρεμβολών σε μια οικιακή εγκατάσταση. Αυτός ο εξοπλισμός παράγει, χρησιμοποιεί και μπορεί να ακτινοβολήσει ενέργεια ραδιοσυχνοτήτων και, εάν δεν εγκατασταθεί και χρησιμοποιηθεί σύμφωνα με το εγχειρίδιο οδηγιών, μπορεί να προκαλέσει παρεμβολές στις ραδιοεπικοινωνίες. Ωστόσο, δεν υπάρχει καμία εγγύηση ότι δεν θα προκύψουν παρεμβολές σε μια συγκεκριμένη εγκατάσταση. Εάν αυτός ο εξοπλισμός προκαλεί επιβλαβείς παρεμβολές στη λήψη ραδιοφώνου ή τηλεόρασης, η οποία μπορεί να προσδιοριστεί απενεργοποιώντας και ενεργοποιώντας τον εξοπλισμό, ο χρήστης ενθαρρύνεται να προσπαθήσει να διορθώσει την παρεμβολή με ένα ή περισσότερα από τα ακόλουθα μέτρα:

• Επαναπροσανατολίστε ή μετακινήστε την κεραία λήψης.
• Αυξήστε την απόσταση μεταξύ του εξοπλισμού και του δέκτη.
• Συνδέστε τον εξοπλισμό σε μια πρίζα σε ένα κύκλωμα διαφορετικό από αυτό στο οποίο είναι συνδεδεμένος ο δέκτης.
• Συμβουλευτείτε τον αντιπρόσωπο/έναν έμπειρο τεχνικό ραδιοφώνου/τηλεόρασης για βοήθεια.

Ηλεκτρονική εγγραφή
Διεθνής:
http://support.aten.com
Βόρεια Αμερική:
http://www.aten-usa.com/product_registration

Τεχνική τηλεφωνική υποστήριξη
Διεθνής:
886-2-86926959
Βόρεια Αμερική:
1-888-999-ATEN Ext: 4988

Ηνωμένο Βασίλειο:
44-8-4481-58923

Όλες οι πληροφορίες, η τεκμηρίωση και οι προδιαγραφές που περιέχονται σε αυτό το μέσο υπόκεινται σε αλλαγές χωρίς προηγούμενη ειδοποίηση από τον κατασκευαστή. Επισκεφθείτε τον ιστότοπό μας για να βρείτε την πιο ενημερωμένη έκδοση.

© Copyright 2019 ATEN^® International Co., Ltd.
ATEN και το λογότυπο ATEN είναι εμπορικά σήματα της ATEN International Co., Ltd. Με επιφύλαξη παντός δικαιώματος. Όλα τα άλλα εμπορικά σήματα είναι ιδιοκτησία των αντίστοιχων κατόχων τους.

Αυτό το προϊόν συμμορφώνεται με το RoHS.
