ATEN CS74U,CS72U - 4/2 prievadų USB KVM jungiklio vadovas

Turinys

1 Pakuotės turinys
2 Reikalavimai
3 Aparatinės įrangos apžvalga
4 Įdiegimas
5 Valdymas
6 Specifikacijos
7 Nuorodos
8 Atsisiųsti instrukciją
9 Kitomis kalbomis

Pakuotės turinys

CS72U / CS74U 2/4 prievadų USB KVM jungiklis
2 specialūs KVM kabelių rinkiniai (CS72U)
4 specialūs KVM kabelių rinkiniai (CS74U)
1 vartotojo vadovas

Reikalavimai

Konsolė

Su VGA suderinamas monitorius, galintis palaikyti didžiausią įmanomą raišką
USB pelė
USB klaviatūra
Mikrofonas ir garsiakalbiai (pasirinktinai)
Pastaba: naudokite klaviatūrą, kuri palaiko jūsų operacinę sistemą (OS). Pavyzdžiui: naudokite "Mac" klaviatūrą, kai dirbate su "Mac OS", ir naudokite "Sun" klaviatūrą, kai dirbate su "Sun OS".

Kompiuteriai
Kiekviename kompiuteryje turi būti ši įranga:

VGA prievadas
Pastaba: Ekrano kokybę įtakoja VGA vaizdo plokštės kokybė. Norėdami gauti geriausius rezultatus, rekomenduojame įsigyti aukštos kokybės produktą.
Garso prievadai (pasirinktinai)
A tipo USB prievadai

Kabeliai
Ekrano kokybę įtakoja kabelių kokybė ir ilgis. Norėdami užtikrinti geriausią kokybę, naudokite pakuotėje pateiktus kabelius.

Aparatinės įrangos apžvalga

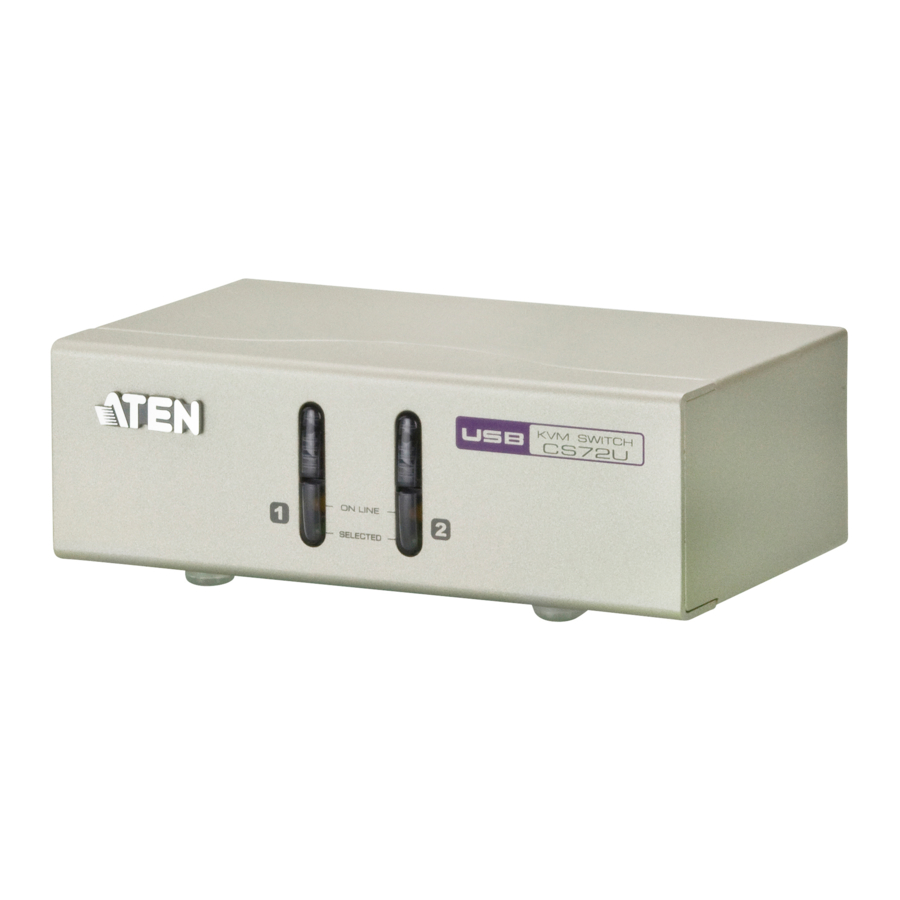

CS72U/CS74U priekinis vaizdas

Prievadų pasirinkimo mygtukai
Prievadų šviesos diodai (LED)

CS72U/CS74U galinis vaizdas

Konsolės klaviatūros, pelės ir garso prievadai
Maitinimo lizdas (pasirinktinai)
Konsolės monitoriaus prievadas
KVM prievadų sekcija

Įdiegimas

Kad išvengtumėte įrangos sugadinimo dėl įtampos šuolių ar statinės elektros, svarbu, kad visi prijungti įrenginiai būtų tinkamai įžeminti.

Kabelių jungtys
Norėdami nustatyti CS72U / CS74U įrenginį, vadovaukitės diegimo schema (skaičiai schemose atitinka veiksmus) ir atlikite šiuos veiksmus:

Įjunkite klaviatūrą, pelę, garsiakalbius ir mikrofoną į konsolės USB garsiakalbio ir mikrofono prievadus, esančius įrenginio galiniame skydelyje.
Įjunkite konsolės monitorių į VGA konsolės prievadą, esantį įrenginio galiniame skydelyje, ir įjunkite monitorių.
Naudodami specialų KVM kabelių rinkinį (pridedamą prie šio paketo), įjunkite specialią SPHD jungtį į bet kurį laisvą lizdą KVM prievadų sekcijoje.
Kitame kabelio gale įjunkite USB, garso ir VGA jungtis į atitinkamus kompiuterio prievadus.
Jei pastebėjote, kad galios nepakanka, naudokite išorinį maitinimo adapterį. Kreipkitės į pardavėją, kad įsigytumėte tinkamą jūsų modeliui.
Įjunkite kompiuterių maitinimą.

Valdymas

CS72U / CS74U turi patogų būdą pasiekti kompiuterius rankiniu būdu perjungiant – tai apima prievadų pasirinkimo mygtukų paspaudimą, esantį įrenginio priekiniame skydelyje.

Norėdami pasirinkti prievadą rankiniu būdu:
Paspauskite ir atleiskite prievado pasirinkimo mygtuką, kad KVM fokusas būtų perkeltas į kompiuterį, prijungtą prie atitinkamo prievado. Prievado šviesos diodas (LED) šviečia ryškiai žaliai.

Pastaba: Nejunkite KVM plėtiklio prie KVM jungiklio, kad padidintumėte atstumą, nes tai pablogins vaizdo kokybę.

Visą CS72U/CS74U vartotojo vadovą galima atsisiųsti iš ATEN svetainės (www.aten.com)

Specifikacijos

Funkcija			CS72U	CS74U
Kompiuterio jungtys			2	4
Prievado pasirinkimas			Priekinio skydelio mygtukai
Jungtys	Konsolės prievadai	Klaviatūra	1 x USB A tipo lizdas (juodas)
		Vaizdas	1 x HDB-15 lizdas (mėlynas)
		Pelė	1 x USB A tipo lizdas (juodas)
		Mikrofonas	1 x mini stereo lizdo lizdas (rožinis)
		Garsiakalbis	1 x mini stereo lizdo lizdas (žalias)
	KVM prievadai		2 x SPHD-18 Lizdas (žalias)	4 x SPHD-18 Lizdas (žalias)
	Maitinimas		1 x nuolatinės srovės lizdas (atsarginis)
Šviesos diodai (LED)	Linijoje		2 (oranžiniai)	4 (oranžiniai)
	Pasirinktas		2 (žali)	4 (žali)
Jungikliai	Pasirinktas		2 x mygtukai	4 x mygtukai
Vaizdas			2048 x 1536 @ 60 Hz; DDC2B
Energijos suvartojimas			DC5V, 0.5W
Aplinka	Darbinė temperatūra		0–50ºC
	Laikymo temperatūra		-20–60ºC
	Drėgmė		0–80% RH, nekondensuojanti
Fizinės savybės	Korpusas		Metalinis
	Svoris		0.45 kg	0.64 kg
	Matmenys (I x P x A)		13.00 x 7.45 x 4.20 cm	20.00 x 7.45 x 4.20 cm
