ATEN CS74U,CS72U - Priručnik za 4/2-Port USB KVM preklopnik

Sadržaj

1 Sadržaj paketa
2 Zahtjevi
3 Pregled hardvera
4 Instalacija
5 Rad
6 Specifikacije
7 Reference
8 Preuzmi priručnik
9 Na drugim jezicima

Sadržaj paketa

CS72U / CS74U 2/4-Port USB KVM preklopnik
2 prilagođena seta KVM kabela (CS72U)
4 prilagođena seta KVM kabela (CS74U)
1 Korisnički priručnik

Zahtjevi

Konzola

VGA kompatibilan monitor sposoban za najveću moguću rezoluciju
USB miš
USB tipkovnica
Mikrofon i zvučnici (opcionalno)
Napomena: Koristite tipkovnicu koja podržava vaš operativni sustav (OS). Na primjer: koristite Mac tipkovnicu kada radite na Mac OS-u, a koristite Sun tipkovnicu kada radite na Sun OS-u.

Računala
Sljedeća oprema mora biti dostupna na svakom računalu:

VGA priključak
Napomena: Kvaliteta prikaza ovisi o kvaliteti VGA grafičke kartice. Za najbolje rezultate preporučujemo kupnju proizvoda visoke kvalitete.
Audio priključci (opcionalno)
Type A USB priključci

Kablovi
Kvaliteta prikaza ovisi o kvaliteti i duljini kabela. Molimo koristite kablove isporučene u paketu kako biste imali najbolju kvalitetu.

Pregled hardvera

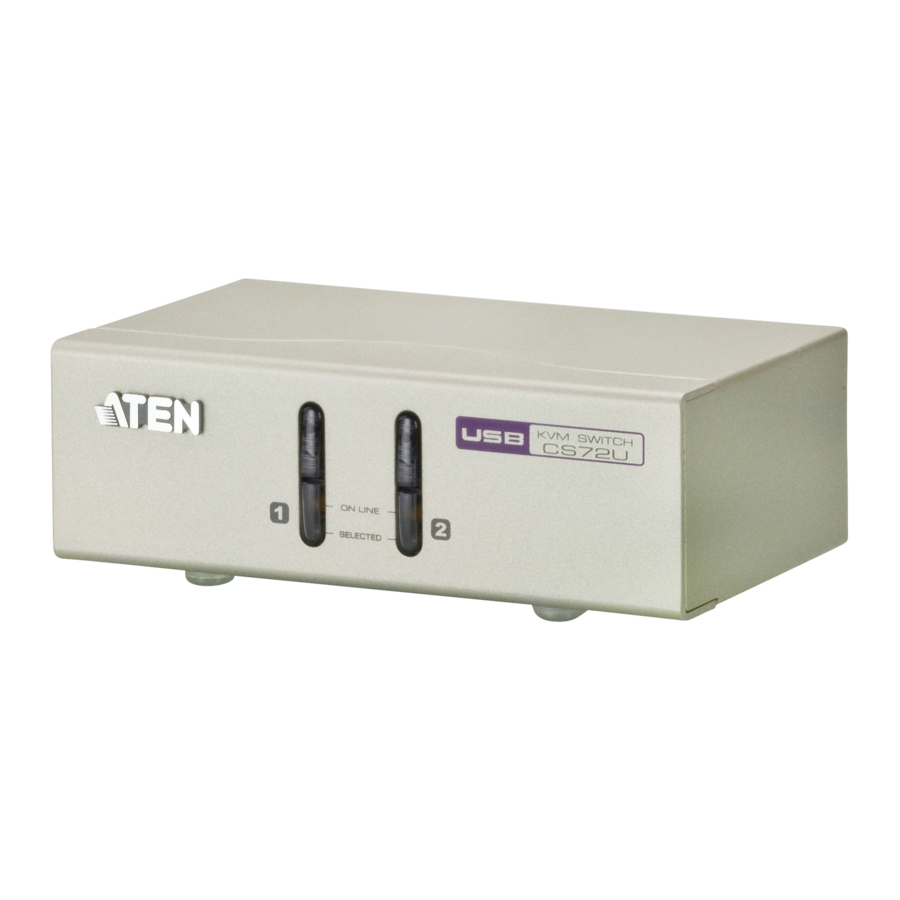

CS72U/CS74U Prednji pogled

Tipke za odabir porta
LED diode porta

CS72U/CS74U Stražnji pogled

Priključci za tipkovnicu, miš i audio konzole
Priključak za napajanje (opcionalno)
Priključak za monitor konzole
Odjeljak KVM priključka

Instalacija

Kako biste spriječili oštećenje vaše instalacije uslijed prenapona ili statičkog elektriciteta, važno je da su svi povezani uređaji pravilno uzemljeni.

Kabelske veze
Za postavljanje vaše CS72U / CS74U instalacije, pogledajte dijagram instalacije (brojevi u dijagramima odgovaraju koracima) i učinite sljedeće:

Uključite tipkovnicu, miš, zvučnike i mikrofon u USB priključke za zvučnike i mikrofon konzole koji se nalaze na stražnjoj ploči jedinice.
Uključite monitor konzole u VGA priključak konzole koji se nalazi na stražnjoj ploči jedinice i uključite monitor.
Koristeći prilagođeni set KVM kabela (isporučen s ovim paketom), uključite prilagođeni SPHD konektor u bilo koju dostupnu utičnicu u odjeljku KVM priključka preklopnika.
Na drugom kraju kabela, uključite USB, audio i VGA konektore u odgovarajuće priključke na računalu.
Ako smatrate da snaga nije dovoljna, koristite vanjski adapter za napajanje. Molimo kontaktirajte svog prodavača kako biste kupili ispravan za vaš model.
Uključite napajanje računala.

Rad

CS72U / CS74U ima prikladan način pristupa računalima putem ručnog prebacivanja (Manual switching) – što uključuje pritiskanje tipki za odabir porta koje se nalaze na prednjoj ploči jedinice.

Za ručni odabir porta:
Pritisnite i otpustite tipku za odabir porta kako biste doveli KVM fokus na računalo spojeno na odgovarajući priključak. LED dioda porta svijetli jarko zeleno.

Napomena: Nemojte spajati KVM Extender na KVM preklopnik kako biste produžili udaljenost jer to pogoršava kvalitetu videa.

Cijeli korisnički priručnik za CS72U/CS74U dostupan je za preuzimanje s web stranice ATEN (www.aten.com)

Specifikacije

Funkcija			CS72U	CS74U
Računalne veze			2	4
Odabir porta			Tipke na prednjoj ploči
Priključci	Priključci konzole	Tipkovnica	1 x USB Type A ženski (crni)
		Video	1 x HDB-15 ženski (plavi)
		Miš	1 x USB Type A ženski (crni)
		Mikrofon	1 x mini stereo Jack ženski (ružičasti)
		Zvučnik	1 x mini stereo Jack ženski (zeleni)
	KVM priključci		2 x SPHD-18 Ženski (zeleni)	4 x SPHD-18 Ženski (zeleni)
	Napajanje		1 x DC Jack (rezervni)
LED diode	Na liniji		2 (narančasta)	4 (narančasta)
	Odabrano		2 (zelena)	4 (zelena)
Preklopnici	Odabrano		2 x tipke	4 x tipke
Video			2048 x 1536 @ 60 Hz; DDC2B
Potrošnja energije			DC5V, 0.5W
Okoliš	Radna temp. (Operating Temp.)		0–50ºC
	Temperatura skladištenja (Storage Temp.)		-20–60ºC
	Vlažnost (Humidity)		0–80% RH, bez kondenzacije
Fizička svojstva	Kućište (Housing)		Metal
	Težina (Weight)		0.45 kg	0.64 kg
	Dimenzije (D x Š x V) (Dimensions (L x W x H))		13.00 x 7.45 x 4.20 cm	20.00 x 7.45 x 4.20 cm

FCC informacije
Ova je oprema testirana i utvrđeno je da je u skladu s ograničenjima za digitalni uređaj klase B, u skladu s dijelom 15 FCC pravila. Ova su ograničenja osmišljena kako bi pružila razumnu zaštitu od štetnih smetnji u stambenoj instalaciji. Ova oprema generira, koristi i može zračiti radiofrekvencijsku energiju i, ako nije instalirana i korištena u skladu s uputama za uporabu, može uzrokovati smetnje u radio komunikacijama. Međutim, ne postoji jamstvo da se smetnje neće pojaviti u određenoj instalaciji. Ako ova oprema uzrokuje štetne smetnje radijskom ili televizijskom prijemu, što se može utvrditi isključivanjem i uključivanjem opreme, korisnik se potiče da pokuša ispraviti smetnje jednom ili više sljedećih mjera:

Preusmjerite ili premjestite prijemnu antenu;
Povećajte razmak između opreme i prijemnika;
Spojite opremu u utičnicu na strujnom krugu različitom od onog na koji je spojen prijemnik;
Obratite se prodavaču/iskusnom radio/televizijskom tehničaru za pomoć.

Online registracija
Međunarodna (International):
http://support.aten.com
Sjeverna Amerika (North America):
http://www.aten-usa.com/product_registration

Tehnička telefonska podrška (Technical Phone Support)
Međunarodna (International):
886-2-86926959
Sjeverna Amerika (North America):
1-888-999-ATEN Ext: 4988

Ujedinjeno Kraljevstvo (United Kingdom):
44-8-4481-58923

Sve informacije, dokumentacija i specifikacije sadržane u ovom mediju podložne su promjenama bez prethodne obavijesti proizvođača. Posjetite našu web stranicu kako biste pronašli najnoviju verziju.

© Copyright 2019 ATEN^® International Co., Ltd.
ATEN i logotip ATEN zaštitni su znakovi tvrtke ATEN International Co., Ltd. Sva prava pridržana. Svi ostali zaštitni znakovi vlasništvo su njihovih vlasnika.

Ovaj proizvod je usklađen s RoHS.
