ATEN US221A, US421A - Vodič za brzi početak rada s 2/4-portnim USB 2.0 preklopnikom

Sadržaj

1 SADRŽAJ PAKETA
2 Online registracija
3 Tehnička telefonska podrška
4 Zahtjevi
- 4.1 Računala
- 4.2 Kablovi
5 Pregled hardvera
- 5.1 Gornji pogled
- 5.2 Stražnji pogled
6 Instalacija hardvera
7 Ručno upravljanje
8 Rad softvera
9 Reference
10 Preuzmi priručnik
11 Na drugim jezicima

SADRŽAJ PAKETA

1 2-portni (US221A) ili 4-portni (US421A) USB 2.0 periferni preklopnik 1 1,8 m USB Type A na USB Type B kabel
1 Instalacijski disk
1 Korisnički priručnik
1 Vodič za brzi početak rada

Online registracija

Međunarodno:
http://support.aten.com

Sjeverna Amerika:
http://www.aten-usa.com/product_registration

Tehnička telefonska podrška

Međunarodno:
886-2-86926959

Sjeverna Amerika:
1-888-999-ATEN (ATEN TECH)
1-732-356-1703 (ATEN NJ)

Zahtjevi

Računala

USB host kontroler

Kablovi

USB na USB kablovi za povezivanje računala s perifernim uređajem.

Napomena: Samo jedan USB Type A na USB Type B kabel je priložen u paketu US221A / US421A. Morat ćete kupiti dodatne USB Type A na USB Type B kablove za svako računalo koje želite povezati s US221A / US421A.

Pregled hardvera

Gornji pogled

Lock LED (LED za zaključavanje)
Port Selection Pushbutton(s) (Gumb(i) za odabir porta)
Port Selected LEDs (LED diode odabranog porta)
Beeper On/Off Switch (on side) (Prekidač za uključivanje/isključivanje zvučnog signala (sa strane))

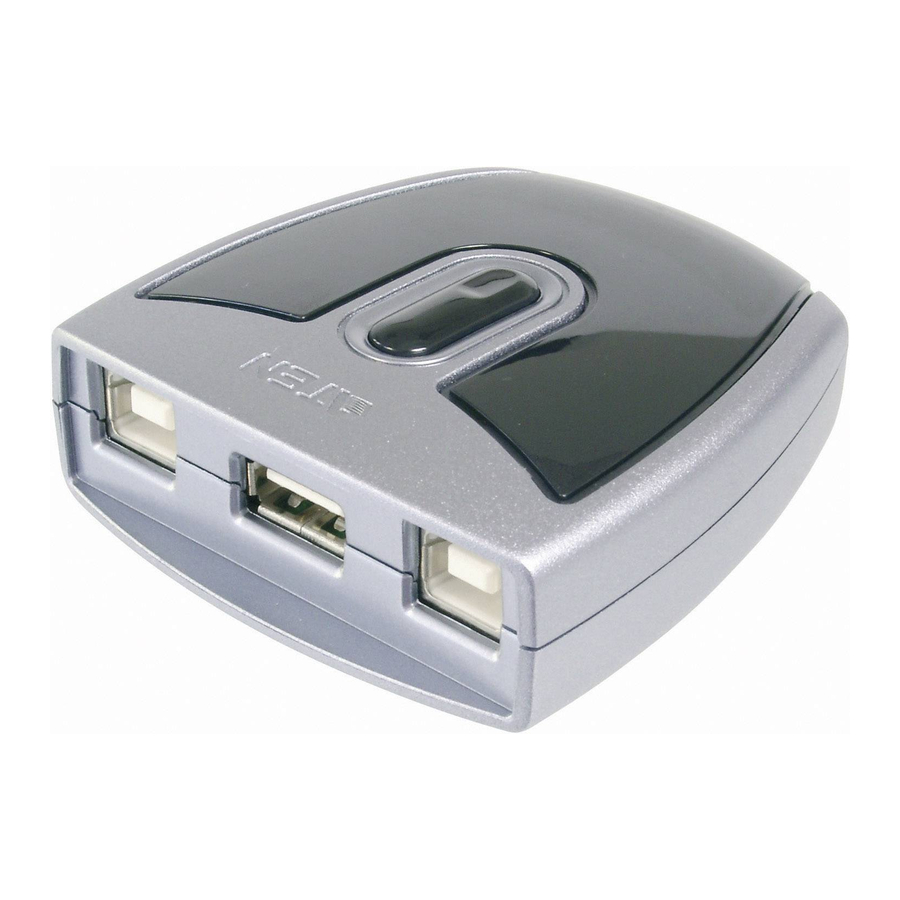

Stražnji pogled

USB Type B Computer Port (USB Type B priključak za računalo)
USB Type A Peripheral Port (USB Type A periferni priključak)

Instalacija hardvera

Za instalaciju US221A / US421A, učinite sljedeće:

Koristite USB kabel vašeg USB uređaja da ga povežete s USB Type A priključkom US221A / US421A.
Uključite USB Type B konektor USB Type A na USB Type B kabela koji ste dobili s paketom US221A / US421A u bilo koji dostupni priključak na US221A / US421A.
Uključite Type A konektor u USB host priključak računala.

Ponovite korake 2 i 3 za sva ostala računala koja instalirate.

Ručno upravljanje

US221 A

Za prebacivanje fokusa USB periferije između dva računala, pritisnite gumb za odabir porta (koji se nalazi na vrhu jedinice). Odabrana LED dioda porta će treptati i jedinica će se oglasiti zvučnim signalom. Kada treptanje prestane i LED dioda postane stalna (za otprilike četiri sekunde), taj port ima periferni fokus.

US421 A

Za prebacivanje perifernog fokusa na drugi port, pritisnite gumb koji odgovara tom portu. Odabrana LED dioda porta će treptati i jedinica će se oglasiti zvučnim signalom. Kada treptanje prestane i LED dioda postane stalna (za otprilike četiri sekunde), taj port ima periferni fokus.

Zaključavanje/otključavanje perifernog fokusa

Za zaključavanje perifernog fokusa na određeno računalo, pritisnite i držite gumb koji odgovara tom portu dvije sekunde, ili dok se ne upali narančasta LED dioda.
Za otključavanje perifernog fokusa, pritisnite i držite gumb koji odgovara tom portu jednu sekundu, ili dok se ne ugasi narančasta LED dioda.

Rad softvera

US221A / US421A ima konfiguracijski uslužni program temeljen na softveru koji se može koristiti za konfiguriranje postavki US221A / US421A, kao što su funkcija automatskog prebacivanja (Auto Switch), podsjetnik za ručno prebacivanje i otpuštanje (Manual Switch and Release reminder) i zvučni efekti. Uslužni program se također može koristiti za zaključavanje i otključavanje kontrole US221A/US421A.

Napomena: Korisnici sustava Windows trebali bi se prijaviti kao administrator za instalaciju i pokretanje softvera US221A/US421A.
