ATEN US221A, US421A - 2/4-Port USB 2.0 Switch Kiirjuhend

Sisu

1 PAKENDI SISU
2 Veebis registreerimine
3 Tehniline telefonitugi
4 Nõuded
- 4.1 Arvutid
- 4.2 Kaablid
5 Riistvara ülevaade
- 5.1 Pealtvaade
- 5.2 Tagantvaade
6 Riistvara paigaldus
7 Manuaalne töö
8 Tarkvara töö
9 Viited
10 Laadi alla juhend
11 Teistes keeltes

PAKENDI SISU

1 2-pordiline (US221A) või 4-pordiline (US421A) USB 2.0 välisseadmete lüliti 1 1,8 m USB Type A kuni USB Type B kaabel
1 Installatsiooniketas
1 Kasutusjuhend
1 Kiirjuhend

Veebis registreerimine

Rahvusvaheline:
http://support.aten.com

Põhja-Ameerika:
http://www.aten-usa.com/product_registration

Tehniline telefonitugi

Rahvusvaheline:
886-2-86926959

Põhja-Ameerika:
1-888-999-ATEN (ATEN TECH)
1-732-356-1703 (ATEN NJ)

Nõuded

Arvutid

USB host kontroller

Kaablid

USB-USB kaablid arvutite ühendamiseks välisseadmega.

Märkus: Ainult üks USB Type A kuni USB Type B kaabel on kaasas US221A / US421A pakendis. Teil on vaja osta täiendavaid USB Type A kuni USB Type B kaableid iga arvuti jaoks, mida soovite US221A / US421A-ga ühendada.

Riistvara ülevaade

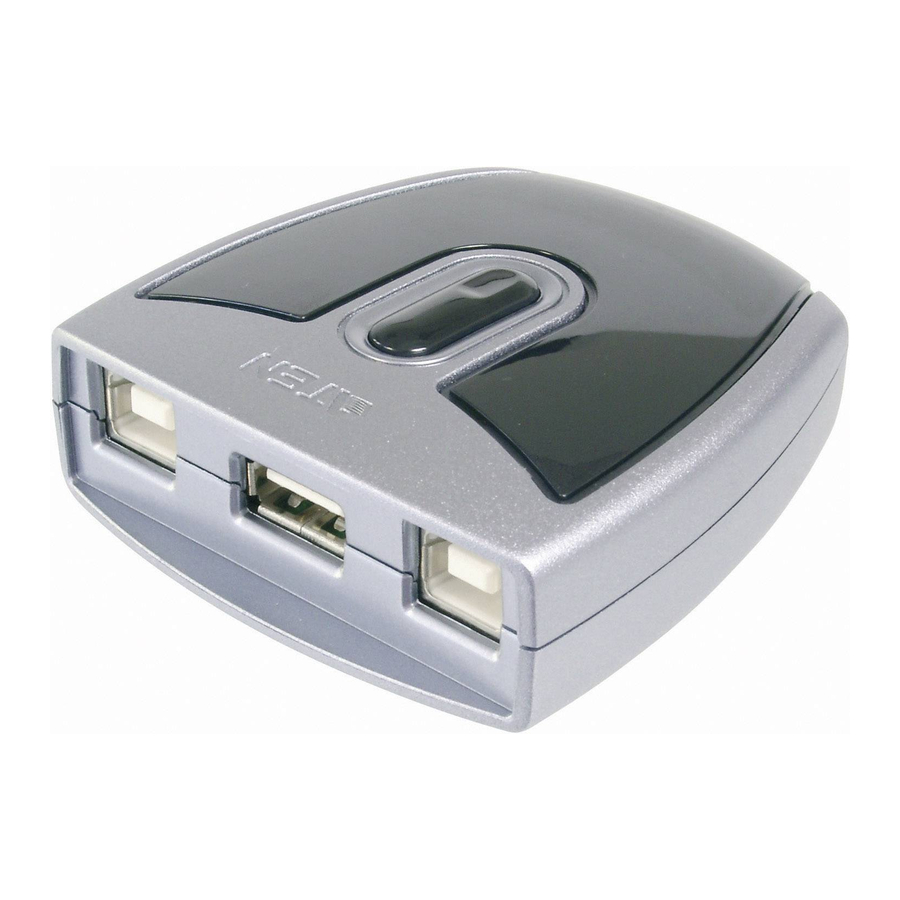

Pealtvaade

Lukustus LED
Pordi valiku nupp(nupud)
Pordi valitud LEDid
Helisignaali sisse/välja lüliti (küljel)

Tagantvaade

USB Type B arvuti port
USB Type A välisseadme port

Riistvara paigaldus

US221A / US421A paigaldamiseks tehke järgmist:

Kasutage oma USB-seadme USB-kaablit, et ühendada see US221A / US421A USB Type A porti.
Ühendage US221A / US421A pakendiga kaasasoleva USB Type A kuni USB Type B kaabli USB Type B pistik US221A / US421A mis tahes saadaolevasse porti.
Ühendage Type A pistik arvuti USB host porti.

Korrake samme 2 ja 3 kõigi teiste arvutite puhul, mida installite.

Manuaalne töö

US221 A

USB välisseadme fookuse vahetamiseks kahe arvuti vahel vajutage pordi valiku nuppu (mis asub seadme ülaosas). Valitud pordi LED vilgub ja seade piiksub. Kui vilkumine lakkab ja LED muutub pidevaks (umbes nelja sekundi pärast), on sellel pordil välisseadme fookus.

US421 A

Välisseadme fookuse teisele pordile lülitamiseks vajutage nuppu, mis vastab sellele pordile. Valitud pordi LED vilgub ja seade piiksub. Kui vilkumine lakkab ja LED muutub pidevaks (umbes nelja sekundi pärast), on sellel pordil välisseadme fookus.

Välisseadme fookuse lukustamine/avamine

Välisseadme fookuse lukustamiseks teatud arvutile vajutage ja hoidke all nuppu, mis vastab sellele pordile, kaks sekundit või kuni süttib oranž LED.
Välisseadme fookuse avamiseks vajutage ja hoidke all nuppu, mis vastab sellele pordile, üks sekund või kuni oranž LED kustub.

Tarkvara töö

US221A / US421A-l on tarkvarapõhine konfiguratsiooniprogramm, mida saab kasutada US221A / US421A sätete konfigureerimiseks, nagu näiteks Auto Switch (automaatne lülitus) funktsioon, Manual Switch and Release (manuaalne lülitus ja vabastamine) meeldetuletus ja heliefektid. Utiliiti saab kasutada ka US221A/US421A juhtimise lukustamiseks ja avamiseks.

Märkus: Windowsi kasutajad peaksid US221A/US421A tarkvara installimiseks ja käivitamiseks sisse logima administraatorina.
