ATEN US3344I - 4x4 USB 3.1 Gen 1 tööstusliku jaoturi lüliti kiirjuhend
Pakendi sisu
- 1 4x4 USB 3.1 Gen 1 tööstuslik jaoturi lüliti
- 2 USB 3.1 Gen 1 Type-B kuni Type-A kaabel 1.2M
- 2 USB 3.1 Gen 1 Type-B kuni Type-A kaabel 1.8M
- 1 kaugpordi valija
- 1 kinnituskomplekt
- 1 klemmiploki adapteri komplekt (RS-422/RS-485 ja alalisvoolu klemmiploki adapter)
- 1 kasutusjuhend
Riistvara ülevaade

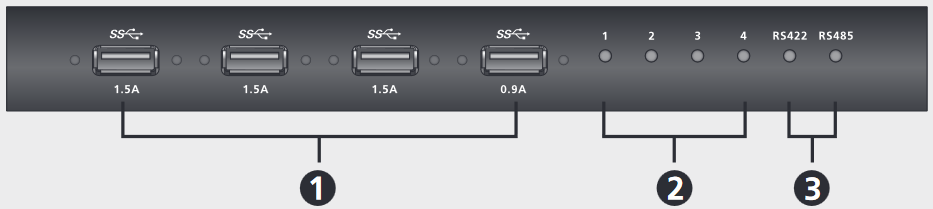

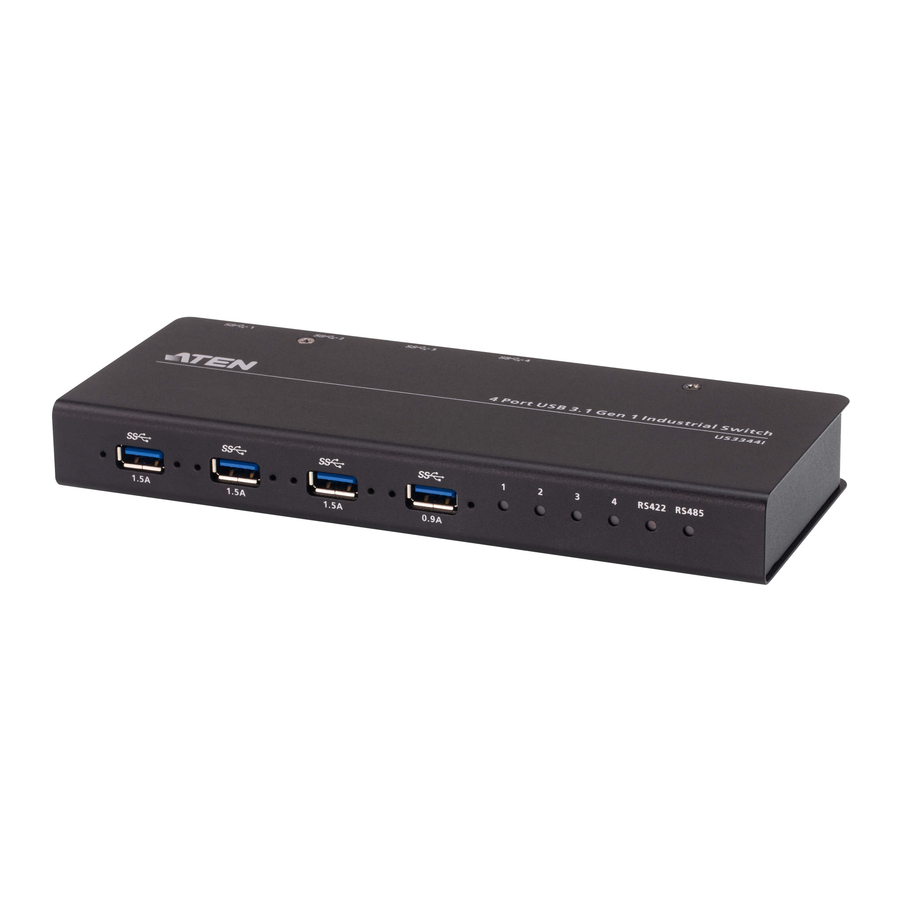

Esivaade
- USB Type-A välisseadme port
- Pordi indikaator LEDid
- RS-422/RS-485 LEDid

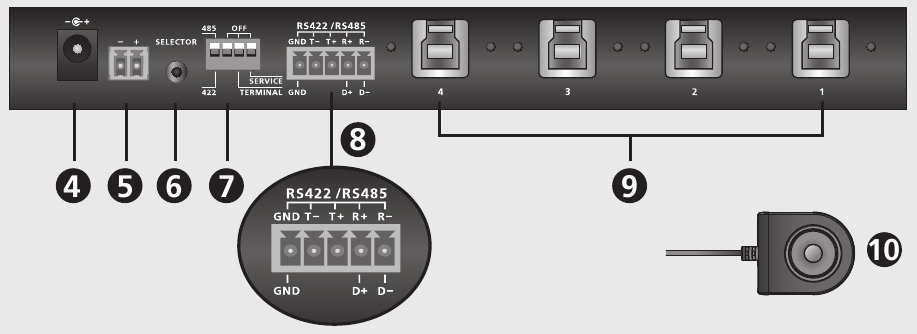

Tagavaade
- Toite sisend (DC pesa)
- Toite sisend (DC klemmiplokk)
- Kaugvalija pesa
- Juhtimise DIP-lüliti
- RS-422/RS-485 jadapordi sisend (klemmiplokk)
- USB Type-B hosti port
- Kaugpordi valija
| Pin (Pistik) | RS-422 (4-juhtmeline) | RS-485 (2-juhtmeline) |
| 1 | GND | GND |
| 2 | TxD - (A) | - |
| 3 | TxD + (B) | - |
| 4 | RxD + (B) | Data + (A) |
| 5 | RxD - (A) | Data – (B) |
RS-422 ühenduse jaoks peavad teie valikusüsteemi T +/- klemmid olema ühendatud klemmiploki R +/- klemmidega ja vastupidi (nt T+ kuni R+, T- kuni R-).

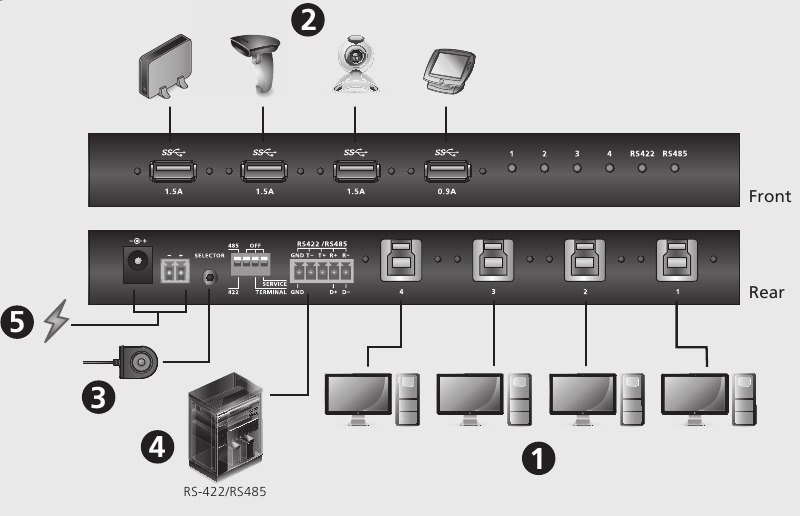

Riistvara paigaldus
Vaadake ülaltoodud paigaldusskeemi ja tehke järgmist:
- Ühendage kaasasolevate USB-kaablite USB 3.1 Gen 1 Type-A ots oma arvutitega (kuni 4 arvutit) ja ühendage kaasasolevate USB-kaablite USB 3.1 Gen 1 Type-B ots US3344I tagaküljega.
- Ühendage oma USB välisseadmed US3344I USB type-A välisseadme portidesse.
- Ühendage kaugpordi valija kaugvalija pesaga.
- (Valikuline) RS-422/RS-485 jadapordi valija ettevalmistamine:
- Valige pordi valiku jadasignaal (RS-422/RS-485) DIP-lülitilt US3344I tagaküljel.
- Valige jadamooduli funktsioon DIP-lülitilt US3344I tagaküljel.
- Sisestage käsujuhtmed RS-422/RS-485 klemmiploki adapterisse vastavalt šassii märgistatud märgile. Pingutage pilukruvid. Ühendage klemmiploki adapter jadapordi pesaga.
Märkus:
- Pordi valimiseks saate ühendada nii kaugpordi valija kui ka jadapordi valijad.
- RS-422 ühenduse jaoks peavad teie valikusüsteemi T +/- klemmid olema ühendatud klemmiploki R +/- klemmidega ja vastupidi (nt T+ kuni R+, T- kuni R-).
- Valmistage ette toite sisend kas:
- Alalisvoolu klemmiploki ühendamine toite sisendiks1: Sisestage alalisvoolu + ja - juhtmed (9 kuni 24 V alalisvoolu) alalisvoolu klemmiploki adapterisse vastavalt märgistatud märgile. Pingutage pilukruvid. Ühendage klemmiploki adapter US3344I-ga; Või
- (Valikuline) Toiteadapteri 2 ühendamine alalisvoolu toite sisendpesaga.
Märkus:
- Kui mõlemad toite sisendid on ühendatud, on alalisvoolu pesa toide prioriteetne.
- Saadaval eraldi ostmiseks teie lähimalt ATEN edasimüüjalt (Osa nr: 0AD8-8012-33MG)
Paigaldamine
Kasutage kinnituskomplektiga kaasasolevaid kruvisid, et kruvida kinnitusklamber seadme põhja (vaadake ülaltoodud jooniseid).
Rack Mounting (Rack-kinnitus)
Kruvige kinnitusklamber racki mis tahes sobivasse kohta.
Wall Mounting (Seinakinnitus)
Kasutage kinnitusklambri keskmist kruviauku, et kinnitada seade seinale.
Laadi alla juhend
Siin saate alla laadida juhendi täieliku pdf-versiooni, mis võib sisaldada täiendavaid ohutusjuhiseid, garantiiteavet, FCC eeskirju jne.
Laadi alla ATEN US3344I - 4x4 USB 3.1 Gen 1 tööstusliku jaoturi lüliti kiirjuhend
