ATEN US3344I - 4x4 USB 3.1 Gen 1 Industriële Hub Switch Snelstartgids

Inhoud van de verpakking

• 1 4x4 USB 3.1 Gen 1 Industriële Hub Switch
• 2 USB 3.1 Gen 1 Type-B naar Type-A Kabel 1.2M
• 2 USB 3.1 Gen 1 Type-B naar Type-A Kabel 1.8M
• 1 Externe Poortselector
• 1 Montagekit
• 1 Terminal Block Adapter Set (een RS-422/RS-485 en een DC terminal block adapter)
• 1 Gebruiksaanwijzing

Hardware Overzicht

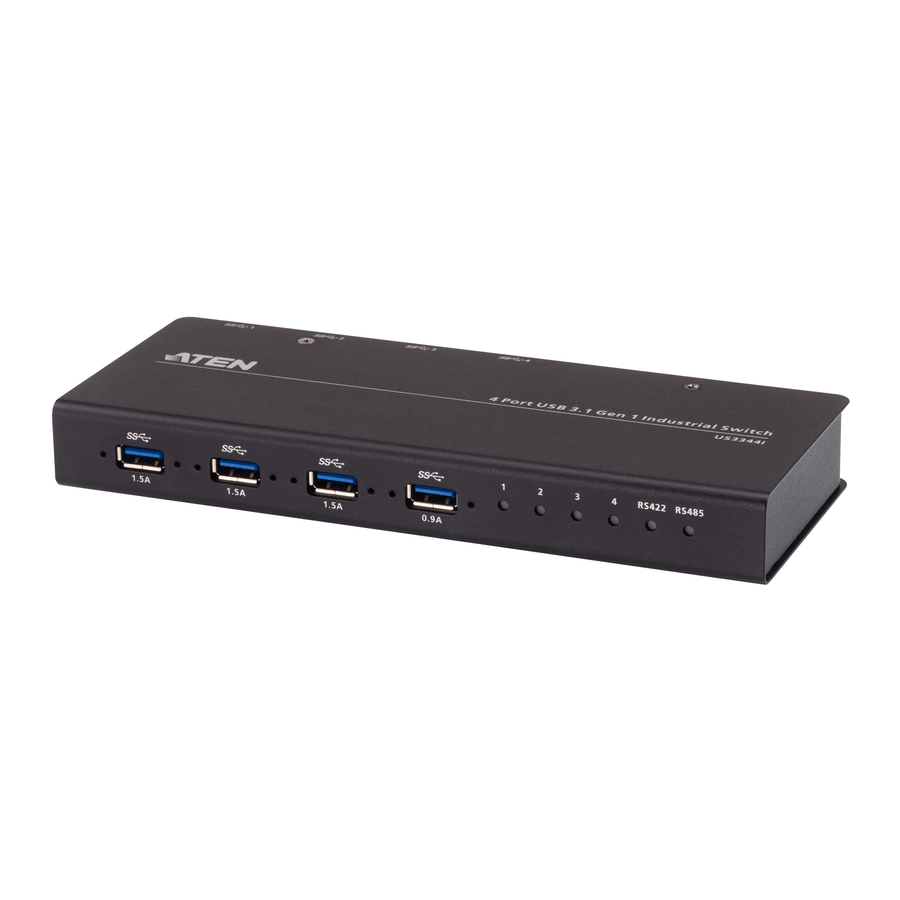

Vooraanzicht

1. USB Type-A Randapparatuur Poort
2. Poort Indicator LEDs
3. RS-422/RS-485 LEDs

Achteraanzicht

4. Stroomingang (DC Jack)
5. Stroomingang (DC Terminal Block)
6. Externe Selector Jack
7. Control DIP Switch

8. RS-422/RS-485 Seriële Commando Input (Terminal Block)
9. USB Type-B Host Poort
10. Externe Poort Selector

Voor RS-422 verbinding, moeten de T +/- terminals van uw selector systeem verbonden zijn met de R +/- van de terminal block, en vice versa (e.g. T+ naar R+, T- naar R-).

Hardware Installatie

Raadpleeg het installatiediagram hierboven en doe het volgende:

1. Steek het USB 3.1 Gen 1 Type-A uiteinde van de meegeleverde USB-kabels in uw computers (tot 4 computers) en steek het USB 3.1 Gen 1 Type-B uiteinde van de meegeleverde USB-kabels in de achterkant van de US3344I.
2. Steek uw USB randapparatuur in de USB type-A randapparatuur poorten van de US3344I.
3. Steek de Externe Poort Selector in de Externe Selector Jack.
4. (Optioneel) RS-422/RS-485 Seriële Commando Poort Selector voorbereiden:
   1. Selecteer een poortselectie serieel signaal (RS-422/RS-485) van de DIP Switch aan de achterkant van de US3344I.
   2. Selecteer een seriële terminal functie van de DIP Switch aan de achterkant van US3344I.
   3. Steek de commando draden in de RS-422/RS-485 terminal block adapter volgens het gelabelde teken van de behuizing. Draai de slotschroeven vast. Steek de terminal block adapter in de Seriële Commando Poort.
      Opmerking:

1. U kunt zowel de Externe Poort Selector als Seriële Commando Poort Selectors aansluiten voor poortselectie.
2. Voor RS-422 verbinding, moeten de T +/- terminals van uw selector systeem verbonden zijn met de R +/- terminals van de terminal block, en vice versa (e.g. T+ naar R+, T- naar R-).

5. Bereid een stroomingang voor door middel van:
   1. De DC Terminal Block aansluiten voor Stroomingang¹: Steek DC + en - draden (9 tot 24V DC) in de DC terminal block adapter volgens het gelabelde teken. Draai de slotschroeven vast. Steek de terminal block adapter in US3344I; Of
   2. (Optioneel) Een stroomadapter 2 aansluiten op de DC stroomingang jack.
      Opmerking:

1. Als beide stroomingangen zijn aangesloten, wordt de stroom van de DC jack geprioriteerd.
2. Apart verkrijgbaar bij uw dichtstbijzijnde ATEN dealer (Onderdeelnummer: 0AD8-8012-33MG)

Montage

Gebruik de schroeven die bij de montagekit zijn geleverd om de montagebeugel aan de onderkant van de unit te schroeven (raadpleeg de bovenstaande tekeningen).

Rack Montage
Schroef de montagebeugel op een geschikte locatie op het rack.

Wandmontage
Gebruik het middelste schroefgat van de montagebeugel om de unit aan een muur te monteren.
