ATEN US3344I - 4x4 USB 3.1 Gen 1 pramoninio šakotuvo jungiklio greitasis pradžios vadovas
Pakuotės turinys
- 1 4x4 USB 3.1 Gen 1 pramoninis šakotuvo jungiklis
- 2 USB 3.1 Gen 1 Type-B į Type-A kabeliai 1,2 m
- 2 USB 3.1 Gen 1 Type-B į Type-A kabeliai 1,8 m
- 1 nuotolinio prievado parinkiklis
- 1 montavimo rinkinys
- 1 gnybtų bloko adapterio rinkinys (RS-422/RS-485 ir nuolatinės srovės gnybtų bloko adapteris)
- 1 vartotojo instrukcijos
Aparatinės įrangos apžvalga

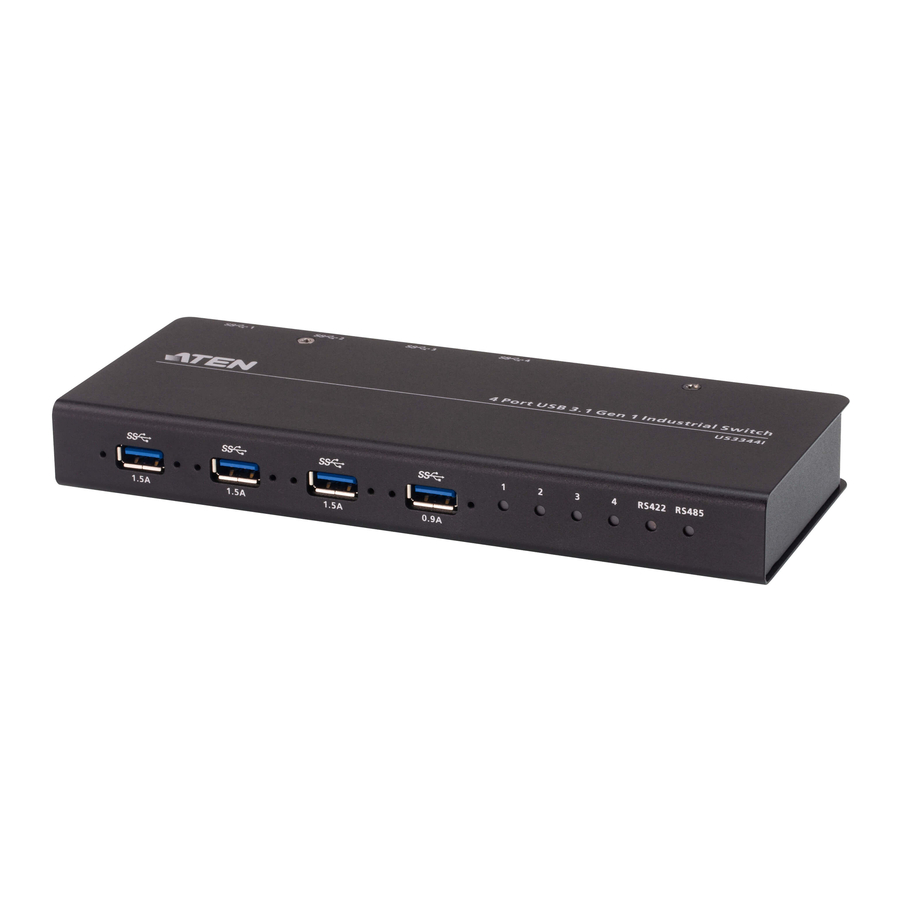

Priekinis vaizdas
- USB Type-A periferinis prievadas
- Prievado indikatoriaus šviesos diodai
- RS-422/RS-485 šviesos diodai
Galinis vaizdas
- Maitinimo įvestis (DC lizdas)
- Maitinimo įvestis (DC gnybtų blokas)
- Nuotolinio parinkiklio lizdas
- Valdymo DIP jungiklis
- RS-422/RS-485 nuosekliosios komandos įvestis (gnybtų blokas)
- USB Type-B pagrindinio kompiuterio prievadas
- Nuotolinio prievado parinkiklis
| Kaištis | RS-422 (4 laidų) | RS-485 (2 laidų) |
| 1 | GND | GND |
| 2 | TxD - (A) | - |
| 3 | TxD + (B) | - |
| 4 | RxD + (B) | Duomenys + (A) |
| 5 | RxD - (A) | Duomenys – (B) |
Norėdami prijungti RS-422, jūsų parinkiklio sistemos T +/- gnybtai turi būti prijungti prie gnybtų bloko R +/-, ir atvirkščiai (pvz., T+ prie R+, T- prie R-).
Aparatinės įrangos diegimas
Vadovaukitės aukščiau pateikta diegimo schema ir atlikite šiuos veiksmus:
- Įjunkite pridedamų USB kabelių USB 3.1 Gen 1 Type-A galą į savo kompiuterius (iki 4 kompiuterių), o pridedamų USB kabelių USB 3.1 Gen 1 Type-B galą į US3344I galą.
- Įjunkite USB periferinius įrenginius į US3344I USB type-A periferinius prievadus.
- Įjunkite nuotolinio prievado parinkiklį į nuotolinio parinkiklio lizdą.
- (Pasirenkama) RS-422/RS-485 nuosekliosios komandos prievado parinkiklio paruošimas:
- Pasirinkite prievado pasirinkimo nuoseklųjį signalą (RS-422/RS-485) iš DIP jungiklio US3344I galinėje pusėje.
- Pasirinkite nuoseklaus gnybto funkciją iš DIP jungiklio US3344I galinėje pusėje.
- Įkiškite komandos laidus į RS-422/RS-485 gnybtų bloko adapterį pagal korpuso pažymėtą ženklą. Priveržkite lizdo varžtus. Įjunkite gnybtų bloko adapterį į nuosekliosios komandos prievadą.
Pastaba:
- Galite prijungti tiek nuotolinio prievado parinkiklį, tiek nuosekliosios komandos prievado parinkiklius prievadui pasirinkti.
- Norėdami prijungti RS-422, jūsų parinkiklio sistemos T +/- gnybtai turi būti prijungti prie gnybtų bloko R +/- gnybtų, ir atvirkščiai (pvz., T+ prie R+, T- prie R-).
- Paruoškite maitinimo įvestį vienu iš šių būdų:
- Nuolatinės srovės gnybtų bloko prijungimas maitinimo įvesčiai1: įkiškite nuolatinės srovės + ir - laidus (9–24 V nuolatinės srovės) į nuolatinės srovės gnybtų bloko adapterį pagal pažymėtą ženklą. Priveržkite lizdo varžtus. Įjunkite gnybtų bloko adapterį į US3344I; Arba
- (Pasirenkama) Maitinimo adapterio 2 prijungimas prie nuolatinės srovės maitinimo įvesties lizdo.
Pastaba:
- Jei prijungtos abi maitinimo įvestys, pirmenybė bus teikiama maitinimui iš nuolatinės srovės lizdo.
- Galima įsigyti atskirai iš artimiausio ATEN pardavėjo (dalies Nr.: 0AD8-8012-33MG)
Montavimas
Naudokite montavimo rinkinyje pateiktus varžtus, kad prisuktumėte montavimo laikiklį prie įrenginio apačios (žr. aukščiau pateiktus brėžinius).
Montavimas į stelažą
Prisukite montavimo laikiklį bet kurioje patogioje stelažo vietoje.
Montavimas ant sienos
Norėdami sumontuoti įrenginį ant sienos, naudokite centrinę montavimo laikiklio varžto skylę.
Atsisiųsti instrukciją
Čia galite atsisiųsti visą pdf instrukcijos versiją, kurioje gali būti papildomų saugos instrukcijų, garantijos informacijos, FCC taisyklių ir kt.
