ATEN CS1732A, CS1734A - 2/4 prievadų USB KVMP jungiklio greitos pradžios vadovas

Turinys

1 Pakuotės turinys
2 Reikalavimai
3 Aparatinės įrangos apžvalga
4 Aparatinės įrangos diegimas
5 Valdymas
6 Išsamios spartaus klavišo operacijos
7 Svarbus pranešimas
8 Registracija internetu
9 Techninė pagalba telefonu
10 Nuorodos
11 Atsisiųsti instrukciją
12 Kitomis kalbomis

Pakuotės turinys

1 CS-1732A/CS-1734A USB KVMP jungiklis
2/4 Individualūs KVM kabelių rinkiniai
1 Programinės aparatinės įrangos atnaujinimo kabelis
1 Vartotojo instrukcijos

Reikalavimai

Konsolė

VGA, SVGA arba Multisync monitorius, galintis palaikyti didžiausią skiriamąją gebą, kurią naudosite bet kuriame kompiuteryje įdiegdami.
USB pelė
USB klaviatūra

Kompiuteris
Ši įranga turi būti įdiegta kiekviename kompiuteryje:

VGA, SVGA arba Multisync plokštė.
USB A tipo prievadas arba PS/2 klaviatūros ir pelės prievadai.

Kabeliai
Norint prisijungti prie kompiuterių, galima naudoti tik kabelių rinkinius, specialiai sukurtus darbui su šiuo jungikliu. 2/4 kabelių rinkiniai pateikiami su CS-1732A/CS-1734A paketu.

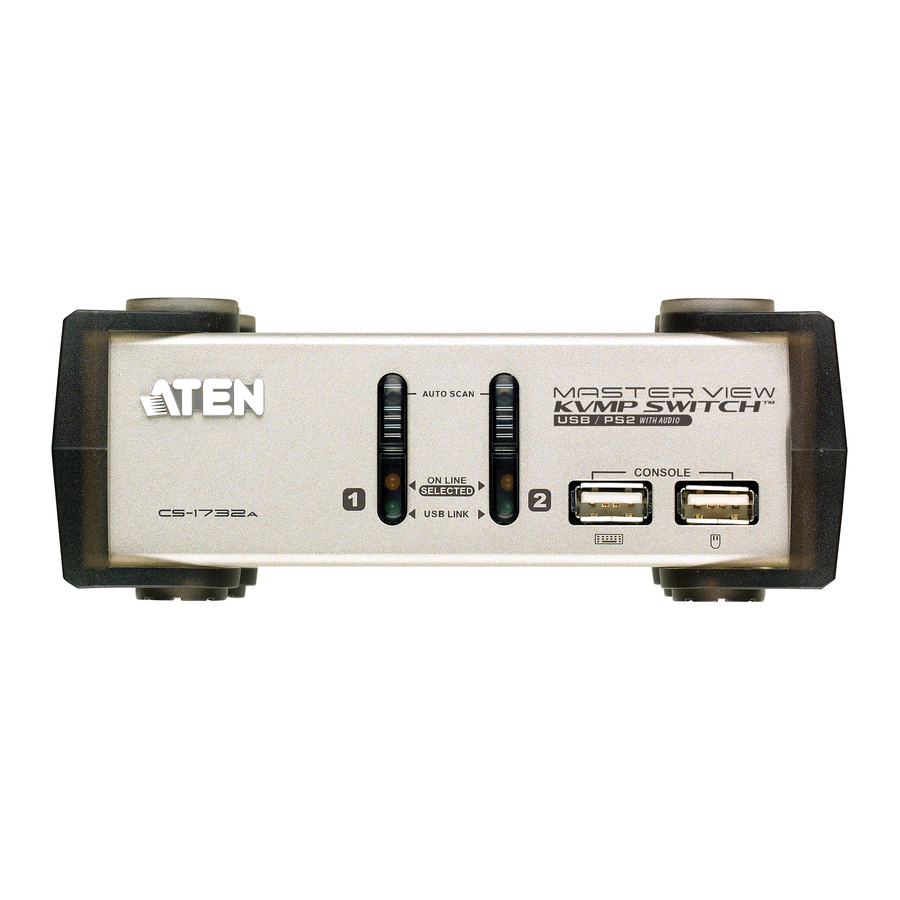

Aparatinės įrangos apžvalga

Prievadų pasirinkimo jungikliai
Prievadų šviesos diodai
USB konsolės prievadai

Konsolės garso lizdai
USB periferiniai prievadai
Programinės aparatinės įrangos atnaujinimo skyrius
Maitinimo lizdas
Monitoriaus prievadas
CPU prievadų skyrius

Aparatinės įrangos diegimas

Įjunkite USB klaviatūrą ir USB pelę į USB prievadus, esančius įrenginio priekiniame skydelyje.
Įjunkite monitorių, garsiakalbius ir mikrofoną į konsolės monitoriaus, garsiakalbio ir mikrofono prievadus, esančius įrenginio galiniame skydelyje.
Įjunkite KVM kabelio SPHD jungtį į bet kurį galimą CPU prievadą jungiklyje. Įjunkite pridedamus mikrofono ir garsiakalbio laidus į CPU prievado mikrofono ir garsiakalbio lizdus. Įsitikinkite, kad visi kištukai yra tuose pačiuose CPU prievado lizduose (visi 1 prievade, visi 2 prievade ir t. t.).
Kitame kabelio gale:
1. Jei naudojate USB jungtį, įjunkite USB, vaizdo, mikrofono ir garsiakalbio laidus į atitinkamus kompiuterio prievadus.
2. Jei naudojate PS/2 jungtį, įjunkite klaviatūros, pelės, vaizdo, mikrofono ir garsiakalbio laidus į atitinkamus kompiuterio prievadus.
Pakartokite 3 ir 4 veiksmus su visais kitais kompiuteriais, kuriuos jungiate.
Jei nuspręsite naudoti išorinį maitinimą, įjunkite maitinimo adapterio laidą į jungiklio maitinimo lizdą, tada įjunkite maitinimo adapterį į kintamosios srovės maitinimo šaltinį.
Įjunkite kompiuterių maitinimą.

Valdymas

Įjungimas spartaus klavišo režimu: du kartus paspauskite [Scroll Lock]
Perjungimas per prievadus: [Scroll Lock] [Scroll Lock] [Enter]

Išsamios spartaus klavišo operacijos

Spartieji klavišai			Veiksmas
[Scoll Lock] [Scoll Lock]	[Enter]		Perjungia KVM fokusą + garsą + periferiją į kitą prievadą
	[n] [Enter]		Perjungia KVM fokusą + garsą + periferiją į prievadą n
	[n] [K] [Enter]		Perjungia KVM fokusą į prievadą n
	[n] [U] [Enter]		Perjungia periferiją į prievadą n
	[n] [S] [Enter]		Perjungia garsą į prievadą n
	[n] [K] [U] [Enter]		Perjungia KVM fokusą + periferiją į prievadą n
	[n] [K] [S] [Enter]		Perjungia KVM fokusą + garsą į prievadą n
	[n] [S] [U] [Enter]		Perjungia garsą + periferiją į prievadą n
	[n] [K] [S] [U] [Enter]		Perjungia KVM fokusą + garsą + periferiją į prievadą n
	[K] [Enter]		Perjungia KVM fokusą į kitą prievadą
	[U] [Enter]		Perjungia periferiją į kitą prievadą
	[S] [Enter]		Perjungia garsą į kitą prievadą
		[A] [Enter]		Pradeda automatinio nuskaitymo funkciją 5 sekundžių intervalais (numatytasis)
		[A] [n] [Enter]		Nustato automatinio nuskaitymo funkciją n sekundžių intervalais

[n] reiškia skaičių nuo 1 iki 99

[K] reiškia KVM fokusą

[U] reiškia USB įrenginį

[S] reiškia garsiakalbius ir mikrofoną

[A] reiškia automatinio nuskaitymo funkciją

Išsamų spartaus klavišo funkcijų sąrašą rasite vartotojo vadove

Svarbus pranešimas

Atsižvelgdama į aplinkos apsaugą, ATEN nepateikia visiškai atspausdinto šio produkto vartotojo vadovo. Jei informacijos, pateiktos greitos pradžios vadove, jums nepakanka norint sukonfigūruoti ir valdyti savo produktą, apsilankykite mūsų svetainėje www.aten.com ir atsisiųskite visą vartotojo vadovą.

Registracija internetu

http://eservice.aten.com

Techninė pagalba telefonu

Tarptautinė:
886-2-86926959

Šiaurės Amerika:
1-888-999-ATEN Ext: 4988

Jungtinė Karalystė:
44-8-4481-58923

Visa informacija, dokumentacija, programinė aparatinė įranga, programinės įrangos priemonės ir specifikacijos, esančios šiame pakete, gali būti keičiamos be išankstinio gamintojo įspėjimo. Apsilankykite mūsų svetainėje http://www.aten.com/download/?cid=dds, kad gautumėte naujausias versijas.
