ATEN CS1732A, CS1734A - 2/4-Port USB KVMP -kytkimen pikaopas

Sisältö

1 Pakkauksen sisältö
2 Vaatimukset
3 Laitteiston tarkastelu
4 Laitteiston asennus
5 Käyttö
6 Yksityiskohtaiset pikanäppäintoiminnot
7 Tärkeä huomautus
8 Online-rekisteröinti
9 Tekninen puhelintuki
10 Viitteet
11 Lataa käyttöohje
12 Muilla kielillä

Pakkauksen sisältö

1 CS-1732A/CS-1734A USB KVMP -kytkin
2/4 mukautettua KVM-kaapelisarjaa
1 laiteohjelmiston päivityskaapeli
1 käyttöohje

Vaatimukset

Konsoli

VGA-, SVGA- tai Multisync-näyttö, joka pystyy toistamaan korkeimman tarkkuuden, jota käytät missä tahansa asennuksen tietokoneessa.
USB-hiiri
USB-näppäimistö

Tietokone
Seuraavat laitteet on asennettava jokaiseen tietokoneeseen:

VGA-, SVGA- tai Multisync-kortti.
USB Type A -portti tai PS/2-näppäimistö- ja hiiriportit.

Kaapelit
Vain tälle kytkimelle suunniteltuja kaapelisarjoja saa käyttää linkittämiseen tietokoneisiin. CS-1732A/CS-1734A -pakkauksen mukana toimitetaan 2/4 kaapelisarjaa.

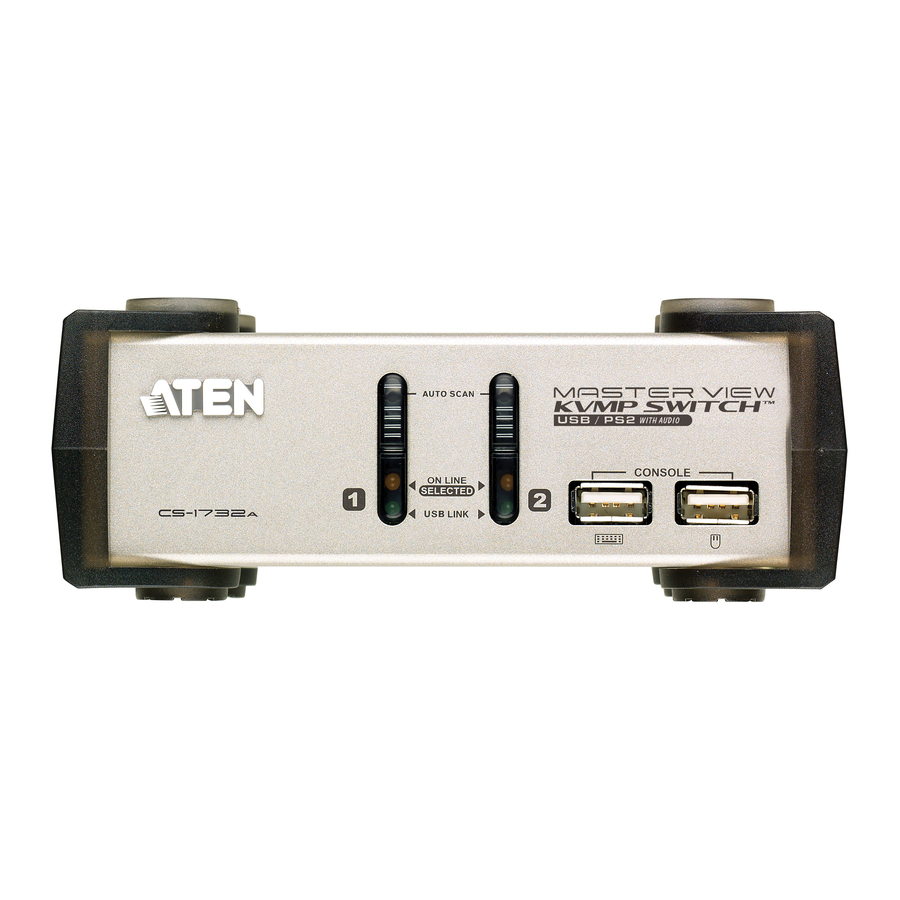

Laitteiston tarkastelu

Portin valintakytkimet
Portin LEDit
USB-konsoliportit

Konsolin ääniliitännät
USB-oheislaiteportit
Laiteohjelmiston päivitysosio
Virtaliitäntä
Näyttöportti
CPU-porttiosio

Laitteiston asennus

Liitä USB-näppäimistö ja USB-hiiri laitteen etupaneelissa sijaitseviin USB-portteihin.
Liitä näyttö, kaiuttimet ja mikrofoni laitteen takapaneelissa sijaitseviin konsolin näyttö-, kaiutin- ja mikrofoniliitäntöihin.
Liitä KVM-kaapelin SPHD-liitin kytkimen vapaaseen CPU-porttiin. Liitä mukana tulevat mikrofoni- ja kaiutinkaapelit CPU-portin mikrofoni- ja kaiutinliitäntöihin. Varmista, että kaikki pistokkeet ovat samoissa CPU-portin pistorasioissa (kaikki portissa 1, kaikki portissa 2 jne.).
Kaapelin toisessa päässä:
1. Jos kyseessä on USB-liitäntä, liitä USB-, video-, mikrofoni- ja kaiutinkaapelit vastaaviin portteihin tietokoneessa.
2. Jos kyseessä on PS/2-liitäntä, liitä näppäimistö-, hiiri-, video-, mikrofoni- ja kaiutinkaapelit vastaaviin portteihin tietokoneessa.
Toista vaiheet 3 ja 4 muiden liitettävien tietokoneiden osalta.
Jos haluat käyttää ulkoista virtaa, liitä virtalähteen kaapeli kytkimen virtaliitäntään ja liitä sitten virtalähde pistorasiaan.
Kytke virta tietokoneisiin.

Käyttö

Pikanäppäintilan aktivointi: Paina [Scroll Lock] (vierityslukko) kahdesti
Porttien selaaminen: [Scroll Lock] (vierityslukko) [Scroll Lock] (vierityslukko) [Enter]

Yksityiskohtaiset pikanäppäintoiminnot

Pikanäppäimet			Toiminto
[Scoll Lock] (vierityslukko) [Scoll Lock] (vierityslukko)	[Enter]		Siirtää KVM-fokuksen + äänen + oheislaitteen seuraavaan porttiin
	[n] [Enter]		Siirtää KVM-fokuksen + äänen + oheislaitteen porttiin n
	[n] [K] [Enter]		Siirtää KVM-fokuksen porttiin n
	[n] [U] [Enter]		Siirtää oheislaitteen porttiin n
	[n] [S] [Enter]		Siirtää äänen porttiin n
	[n] [K] [U] [Enter]		Siirtää KVM-fokuksen + oheislaitteen porttiin n
	[n] [K] [S] [Enter]		Siirtää KVM-fokuksen + äänen porttiin n
	[n] [S] [U] [Enter]		Siirtää äänen + oheislaitteen porttiin n
	[n] [K] [S] [U] [Enter]		Siirtää KVM-fokuksen + äänen + oheislaitteen porttiin n
	[K] [Enter]		Siirtää KVM-fokuksen seuraavaan porttiin
	[U] [Enter]		Siirtää oheislaitteen seuraavaan porttiin
	[S] [Enter]		Siirtää äänen seuraavaan porttiin
		[A] [Enter]		Aloittaa automaattisen haun 5 sekunnin välein (oletus)
		[A] [n] [Enter]		Asettaa automaattisen haun n sekunnin välein

[n] edustaa lukua 1–99

[K] edustaa KVM-fokusta

[U] edustaa USB-laitetta

[S] edustaa kaiuttimia ja mikrofonia

[A] edustaa automaattista hakutoimintoa

Täydellisen luettelon pikanäppäintoiminnoista löydät käyttöohjeesta.

Tärkeä huomautus

Ympäristönsuojelun vuoksi ATEN ei toimita täysin painettua käyttöohjetta tälle tuotteelle. Jos pikaopaan sisältämät tiedot eivät riitä tuotteen määrittämiseen ja käyttämiseen, käy verkkosivustollamme www.aten.com ja lataa täydellinen käyttöohje.

Online-rekisteröinti

http://eservice.aten.com

Tekninen puhelintuki

Kansainvälinen:
886-2-86926959

Pohjois-Amerikka:
1-888-999-ATEN Ext: 4988

Yhdistynyt kuningaskunta:
44-8-4481-58923

Kaikki tässä paketissa olevat tiedot, dokumentaatio, laiteohjelmisto, ohjelmistotyökalut ja tekniset tiedot voivat muuttua ilman valmistajan ennakkoilmoitusta. Käy verkkosivustollamme http://www.aten.com/download/?cid=dds saadaksesi uusimmat versiot.
