ATEN CN9000 - 1-Local / Remote Share Access Single Port VGA KVM Over IP -kytkin - Pika-aloitus

Sisältö

1 Pakkauksen sisältö
2 Laitteiston yleiskatsaus
- 2.1 Sijoitus
3 Asennus
4 Käyttö
- 4.1 Paikallinen IP-asetus
- 4.2 IP-asennusohjelma
5 Tuki- ja dokumentaatioilmoitus
6 Viitteet
7 Lataa käyttöohje
8 Muilla kielillä

Pakkauksen sisältö

1 KVM-kaapeli (SPHD - VGA, PS/2, USB)
1 USB-kaapeli (USB Type-A - Mini-B)
1 ohjausliitinlohko
1 virtalähde
1 asennussarja
1 jalkatyynysarja (4 kpl)
1 käyttöohje

Laitteiston yleiskatsaus

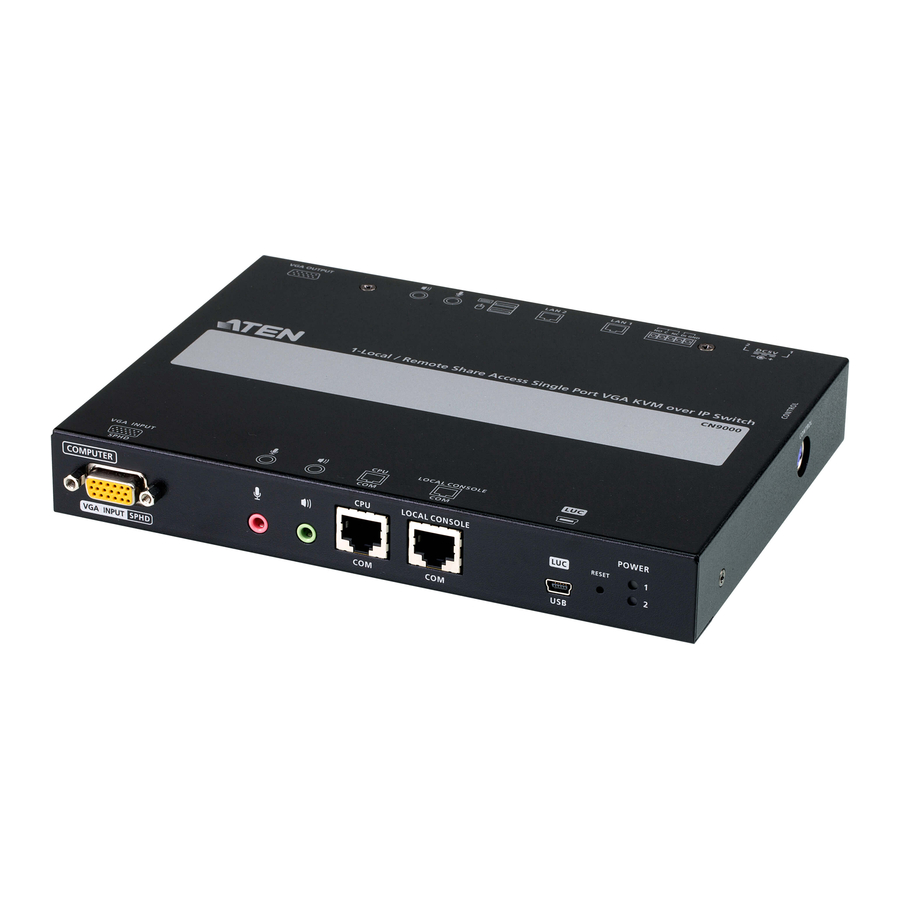

Etunäkymä

KVM SPHD -portti
KVM-ääniliitännät
CPU COM (RS-232 DTE) -portti
paikallinen konsoli COM (RS-232 DCE) -portti
kannettavan USB-konsoli (LUC) -portti
nollauspainike
virran merkkivalo

Takanäkymä

maadoitusliitin
virtaliitännät
ohjausliitin
LAN-portit
paikalliset konsoliportit

Sivunäkymä

ohjausportti (varattu)

Sijoitus

Laite voidaan sijoittaa tasaiselle alustalle tai asentaa telineeseen tai seinälle. Jos aiot asentaa laitteen telineeseen tai seinälle, katso käyttöohjeen Sijoitus-osio.

Asennus

Liitä laitteen maadoitusliitin sopivaan maadoitettuun kohteeseen. Huomautus: Älä jätä tätä vaihetta väliin. Oikea maadoitus auttaa estämään vahinkoja, joita aiheutuu virtapiikeistä ja staattisesta sähköstä.
Kytke USB-näppäimistö, hiiri ja VGA-monitori laitteen takana oleviin paikallisiin konsoliportteihin.
Kytke mukana toimitetulla KVM-kaapelilla laitteen KVM SPHD -portti palvelimeen/tietokoneeseen näppäimistön, hiiren ja videon siirtoa varten. Huomautus: Näppäimistön ja hiiren signaalinsiirtoa varten voit valita PS/2- tai USB-liitännän.
(Valinnainen) Kytke laitteen KVM-ääniliitännät palvelimeen/tietokoneeseen äänen signaalinsiirtoa varten itse hankkimillasi äänikaapeleilla (mikrofoni ja kaiutin).
(Valinnainen) Jos haluat käyttää paikallisesti kannettavan USB-konsoli (LUC) -toimintoa, kytke mukana toimitetulla USB Type-A - Mini-B -kaapelilla kannettavan tietokoneen USB-portti tähän LUC-porttiin.
(Valinnainen) Jos käytät sarjalaitteita (dataterminaali), kuten kosketuspaneelia, kytke se paikalliseen konsoli COM (RS-232 DCE) -porttiin verkkokytkinkonsolikaapelilla.
(Valinnainen) Jos käytät sarjalaitteita (tiedonsiirtolaite), kuten tietokonetta, kytke se CPU COM (RS-232 DTE) -porttiin sarjamuotoisella RS-232 DB-9 - RJ-45 Cat5 Ethernet -sovitinverkon modeemi-/kytkin-/reititinkaapelilla.
Kytke verkkokaapeli yhteen laitteen LAN-porteista.
(Valinnainen) Kytke toinen verkkokaapeli toiseen LAN-porttiin kahden LAN-yhteyden käyttöä varten.
(Valinnainen) Kytke NC- ja C-liittimet palvelimeen/tietokoneeseen etäkäynnistystä varten.
(Valinnainen) Kytke GND ja DI tulolaitteeseen (esim. lämpömittari, kosteusanturi) digitaalisia tulotiedotteita varten.
Kytke laitteeseen virta kytkemällä mukana toimitettu virtalähde pistorasiaan ja sen kaapeli yhteen laitteen virtaliitännöistä, jolloin laite käynnistyy.
(Valinnainen) Kytke laite toiseen pistorasiaan erillisellä, ylimääräisellä virtalähteellä virran redundanssia varten.
Huomautus: Toisen virtalähteen voi ostaa ATEN-toimittajaltasi.

Käyttö

Avaa selain ja määritä sen URL-osoitekenttään sen CN9000:n IP-osoite, johon haluat muodostaa yhteyden. Huomautus: Voit hankkia IP-osoitteen CN9000:n järjestelmänvalvojalta tai katsoa käyttöohjeen "IP-osoitteen määritys" -osiosta. (Oletus-IP-osoite: 192.168.0.60)
Jos näyttöön tulee suojausvaroitusvalintaikkuna, hyväksy varmenne – siihen voi luottaa. Kirjautumissivu tulee näkyviin.
Anna kelvollinen käyttäjätunnus ja salasana.
Huomautus: Ensimmäisellä kirjautumiskerralla käytä oletuskäyttäjätunnusta ja salasanaa: administrator ja password.
Napsauta Kirjaudu sisään (Login) tuodaksesi selaimen pääsivun näkyviin.

Paikallinen IP-asetus

Määritä IP-osoite paikallisella konsolilla. Kaikki toimenpiteet alkavat OSD:n pääruudusta.

Tuo pääruutu näkyviin napauttamalla [Scroll Lock] -näppäintä kahdesti.
Kun kirjautumissivu tulee näkyviin, anna kelvollinen käyttäjätunnus ja salasana.
Huomautus: Ensimmäisellä kirjautumiskerralla käytä oletuskäyttäjätunnusta ja salasanaa: administrator ja password.

IP-asennusohjelma

Käyttäjät voivat etsiä laitteen IP-osoitteen tai määrittää sille IP-osoitteen IP Installer -apuohjelmalla käyttämällä samaan LAN-verkkoon kuuluvaa Windows-tietokonetta. Apuohjelman voi hankkia verkkosivustoltamme www.aten.com. Kun olet ladannut apuohjelman tietokoneeseen, siirry hakemistoon, jossa IP Installer -ohjelma sijaitsee, ja suorita IPInstaller.exe.

Tuki- ja dokumentaatioilmoitus

Kaikki tässä paketissa olevat tiedot, dokumentaatio, laiteohjelmisto, ohjelmistoapuohjelmat ja tekniset tiedot voivat muuttua ilman valmistajan ennakkoilmoitusta.
Tuotteidemme ympäristövaikutusten vähentämiseksi ATEN-dokumentaatio ja -ohjelmistot ovat saatavilla verkossa osoitteessa http://www.aten.com/download/

Tekninen tuki www.aten.com/support
