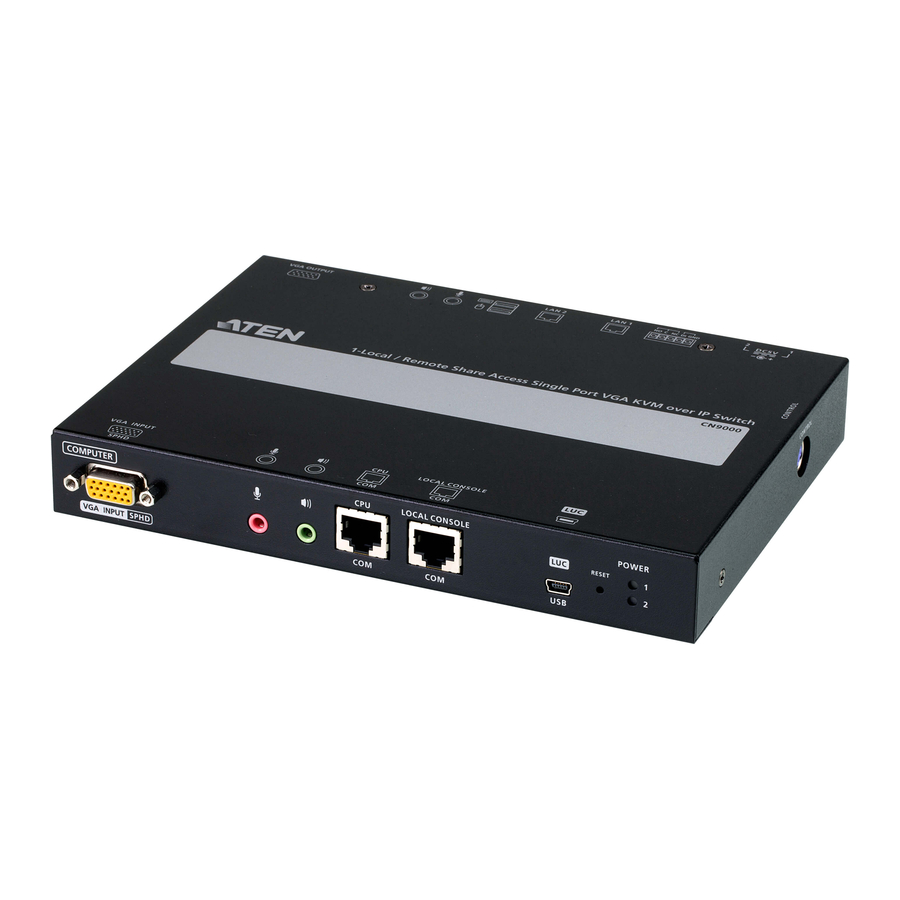

ATEN CN9000 - 1-Mahalliy / Masofaviy Umumiy Kirish Yagona Portli VGA KVM IP Switch orqali Tez Ishga Tushirish

Mundarija

Paket Tarkibi

1 KVM kabeli (SPHD dan VGA, PS/2, USB)
1 USB kabeli (USB Type-A dan Mini-B)
1 boshqaruv terminal bloki
1 quvvat adapteri
1 o'rnatish to'plami
1 oyoq yostig'i to'plami (4 dona)
1 foydalanuvchi qo'llanmasi

Uskuna Ko'rinishi

Uskuna Ko'rinishi - Old Ko'rinish
Old Ko'rinish

  1. KVM SPHD porti
  2. KVM audio portlari
  3. CPU COM (RS-232 DTE) porti
  4. mahalliy konsol COM (RS-232 DCE) porti
  5. noutbuk USB konsol (LUC) porti
  6. qayta o'rnatish tugmasi
  7. quvvat LEDi

Uskuna Ko'rinishi - Orqa Ko'rinish
Orqa Ko'rinish

  1. yerga ulash terminali
  2. quvvat ulagichlari
  3. boshqaruv terminali
  4. LAN portlari
  5. mahalliy konsol portlari

Uskuna Ko'rinishi - Yon Ko'rinish
Yon Ko'rinish

  1. boshqaruv porti (zahirada)

Joylashtirish

Qurilmani tekis yuzaga qo'yish yoki tokchaga yoki devorga o'rnatish mumkin. Agar qurilmangizni tokchaga yoki devorga o'rnatmoqchi bo'lsangiz, foydalanuvchi qo'llanmasining Joylashtirish bo'limiga qarang.

O'rnatish

O'rnatish - 1-qism
O'rnatish - 2-qism

  1. Qurilmaning yerga ulash terminalini mos keladigan yerga ulangan ob'ektga ulang. Eslatma: Ushbu qadamni o'tkazib yubormang. To'g'ri yerga ulash quvvat kuchlanishlari va statik elektrdan zararni oldini olishga yordam beradi.
  2. USB klaviaturangiz, sichqonchangiz va VGA monitorni qurilmaning orqa tomonidagi mahalliy konsol portlariga ulang.
  3. Ta'minlangan KVM kabelidan foydalanib, qurilmaning KVM SPHD portini klaviatura, sichqoncha va video uzatish uchun server/kompyuterga ulang. Eslatma: Klaviatura va sichqoncha signallarini uzatish uchun siz PS/2 yoki USB ulanishlari o'rtasida tanlashingiz mumkin.
  4. (Ixtiyoriy) O'zingiz ta'minlagan audio (mikrofon va karnay) kabellaridan foydalanib, qurilmaning KVM audio portlarini audio signal uzatish uchun server/kompyuterga ulang.
  5. (Ixtiyoriy) Agar siz noutbuk USB konsol (LUC) funksiyasidan mahalliy foydalanishni istasangiz, noutbukning USB portini ushbu LUC portiga ulash uchun taqdim etilgan USB Type-A dan Mini-B kabelidan foydalaning.
  6. (Ixtiyoriy) Agar siz ketma-ket qurilmalardan (ma'lumotlar terminali uskunalari), masalan, sensorli paneldan foydalanayotgan bo'lsangiz, uni tarmoq kommutatori konsol kabeli bilan mahalliy konsol COM (RS-232 DCE) portiga ulang.
  7. (Ixtiyoriy) Agar siz ketma-ket qurilmalardan (ma'lumotlar uzatish uskunalari), masalan, kompyuterdan foydalanayotgan bo'lsangiz, uni ketma-ket RS-232 DB-9 dan RJ-45 Cat5 Ethernet adapter tarmoq modem/kommutator/router kabeli bilan CPU COM (RS-232 DTE) portiga ulang.
  8. Tarmoq kabelini qurilmaning LAN portlaridan biriga ulang.
  9. (Ixtiyoriy) Ikkita LAN operatsiyasi uchun ikkinchi tarmoq kabelini boshqa LAN portiga ulang.
  10. (Ixtiyoriy) Masofadan turib yuklash operatsiyasi uchun NC va C terminallarini server/kompyuterga ulang.
  11. (Ixtiyoriy) Raqamli kirish bildirishnomalari uchun GND va DI ni kirish qurilmasiga (masalan, termometr, namlik sensori) ulang.
  12. Quvvat adapterini o'z ichiga olgan AC quvvat manbaiga ulash va uning kabelini qurilmaning quvvat ulagichlaridan biriga ulash orqali qurilmaga quvvat bering va shu bilan uni yoqing.
  13. (Ixtiyoriy) Quvvatni ortiqcha ta'minlash uchun qurilmani alohida, qo'shimcha quvvat adapteri yordamida boshqa AC quvvat manbaiga ulang.
    Eslatma: Ikkinchi quvvat adapterini ATEN yetkazib beruvchingizdan sotib olish mumkin.

Ishlash

  1. Brauzeringizni oching va brauzerning URL manzil satrida kirmoqchi bo'lgan CN9000 ning IP manzilini ko'rsating. Eslatma: IP manzilini CN9000 administratoridan olishingiz yoki foydalanuvchi qo'llanmasining "IP Manzilini Aniqlash" bo'limiga qarang. (Standart IP manzili: 192.168.0.60)
  2. Agar Xavfsizlik Ogohlantirish dialog oynasi paydo bo'lsa, sertifikatni qabul qiling — unga ishonish mumkin. Kirish sahifasi paydo bo'ladi.
  3. Yaroqli foydalanuvchi nomi va parolni kiriting.
    4. Eslatma: Birinchi marta kirish uchun standart Foydalanuvchi nomi va Paroldan foydalaning: administrator va parol.
  4. Brauzerning asosiy sahifasini ochish uchun Kirish (Kirish) tugmasini bosing.

Mahalliy IP Sozlash

IP manzilini o'rnatish uchun mahalliy konsoldan foydalaning. Barcha protseduralar OSD asosiy ekranidan boshlanadi.

  1. Asosiy ekranni ko'rsatish uchun [Scroll Lock] tugmasini ikki marta bosing.
  2. Kirish ekrani paydo bo'lganda, yaroqli foydalanuvchi nomi va parolni kiriting.
    3. Eslatma: Birinchi marta kirish uchun standart Foydalanuvchi nomi va Paroldan foydalaning: administrator va parol.

IP O'rnatuvchi

Xuddi shu LAN ichidagi Windows kompyuteridan foydalanib, foydalanuvchilar qurilmaning IP manzilini qidirishlari yoki IP O'rnatuvchi yordam dasturi bilan unga IP manzilini tayinlashlari mumkin. Yordam dasturini bizning www.aten.com veb-saytimizdan olish mumkin. Yordam dasturini kompyuterga yuklab olgandan so'ng, IP O'rnatuvchi dasturi joylashgan katalogga o'ting va IPInstaller.exe ni ishga tushiring.
