ATEN CN9900, CN9950 Tez Boshlash Qo'llanmasi

Mundarija

Paket tarkibi

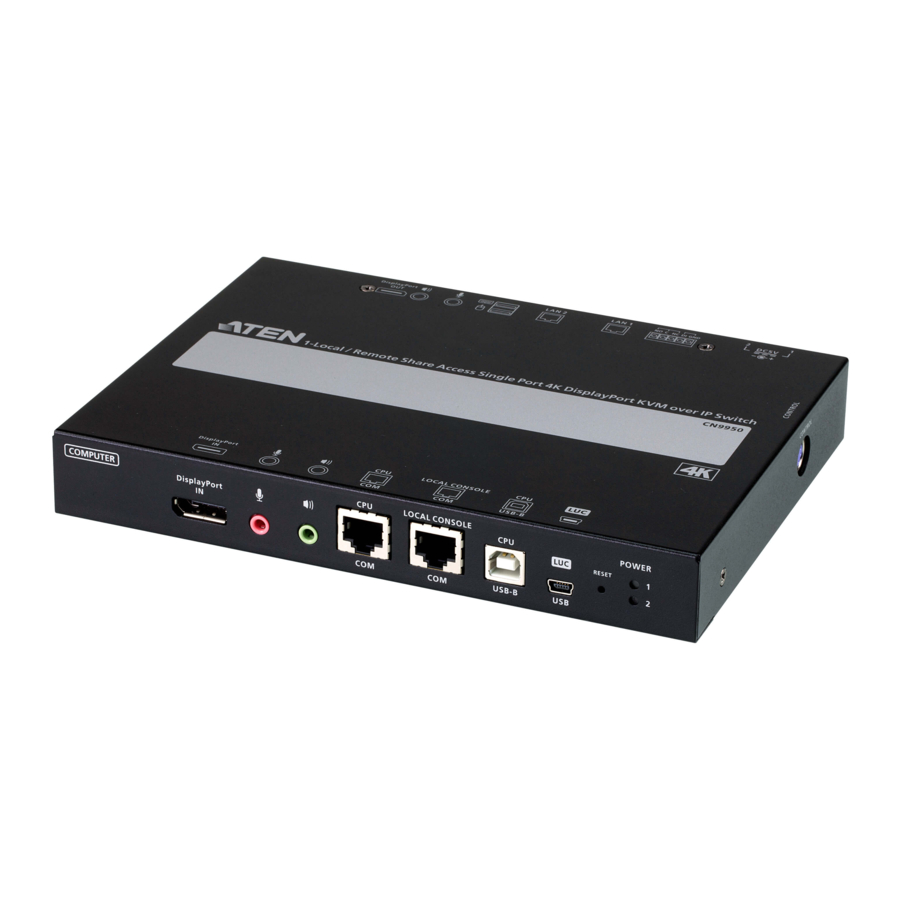

  • 1 CN9900 DisplayPort KVM over IP Switch / CN9950 4K DisplayPort KVM over IP Switch
  • 1 DisplayPort kabeli
  • 1 USB kabeli (USB-A dan USB-B ga)
  • 1 USB kabeli (USB-A dan Mini-USB ga)
  • 1 Quvvat adapteri
  • 1 O'rnatish to'plami
  • 1 Oyoq yostig'i to'plami (4 dona)
  • 1 Foydalanuvchi qo'llanmasi

Uskuna ko'rinishi

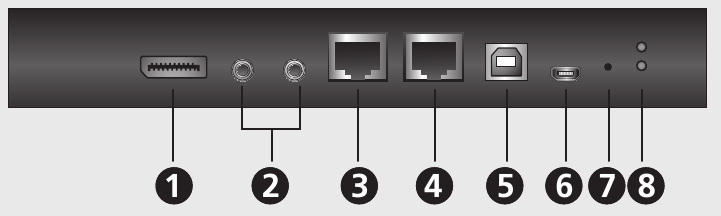

Old ko'rinish
Uskuna ko'rinishi - Old ko'rinish

  1. KVM DisplayPort porti
  2. KVM audio portlari
  3. CPU COM porti
  4. Mahalliy konsol COM porti
  1. KVM USB Type-B porti
  2. Noutbuk USB konsoli (LUC) porti
  3. Qayta o'rnatish tugmasi (Reset Button)
  4. Quvvat diodi (Power LED)

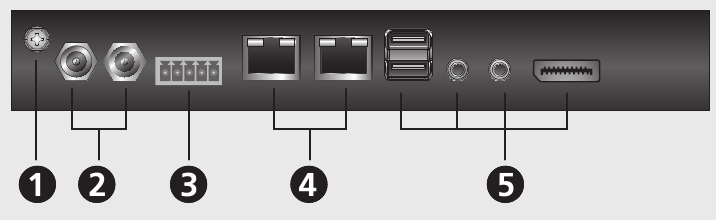

Orqa ko'rinish
Uskuna ko'rinishi - Orqa ko'rinish

  1. Yerga ulash terminali
  2. Quvvat ulagichlari
  3. Boshqaruv terminali
  1. LAN portlari
  2. Mahalliy konsol portlari

Yon ko'rinish
Uskuna ko'rinishi - Yon ko'rinish

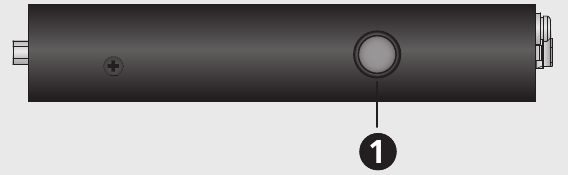

  1. Boshqaruv porti (zahirada)

O'rnatish
Qurilmani tekis yuzaga qo'yish yoki tokchaga yoki devorga o'rnatish mumkin. Agar qurilmangizni tokchaga yoki devorga o'rnatmoqchi bo'lsangiz, foydalanuvchi qo'llanmasining O'rnatish bo'limiga qarang.

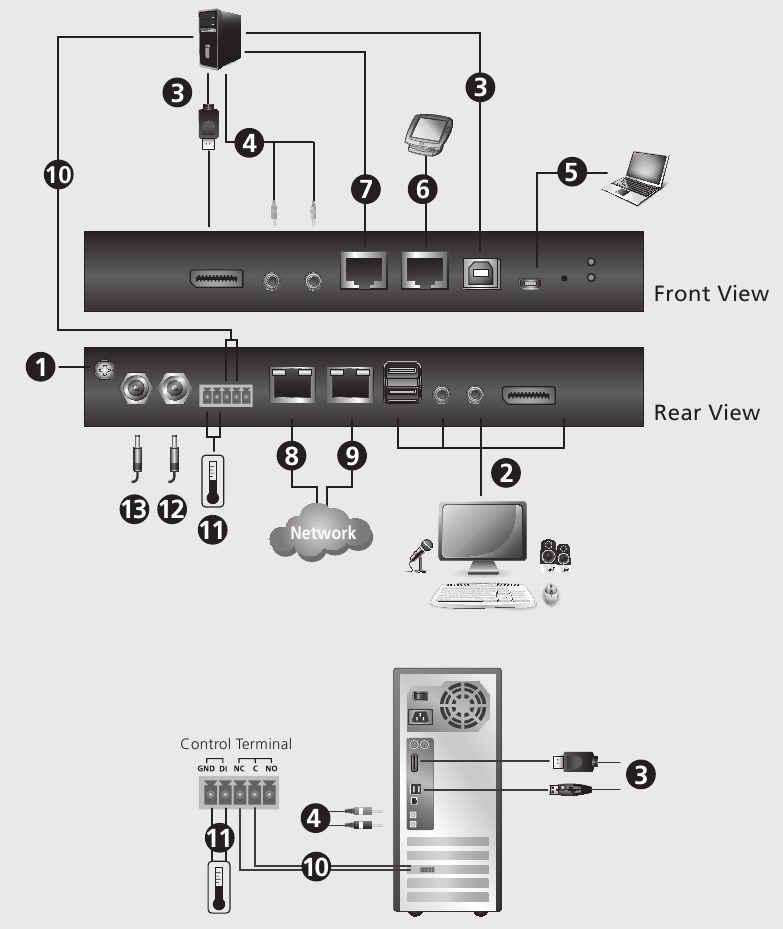

Uskunani o'rnatish

Uskunani o'rnatish

  1. Qurilmaning Yerga ulash terminalini mos keladigan yerga ulangan ob'ektga ulang.
    Eslatma: Ushbu qadamni o'tkazib yubormang. To'g'ri yerga ulash qurilmani kuchlanishning ko'tarilishi yoki statik elektrdan himoya qilishga yordam beradi.
  1. USB klaviaturangiz, sichqonchangiz va DisplayPort monitorni qurilmaning orqa tomonida joylashgan Mahalliy konsol portlari bo'limiga ulang. (Ixtiyoriy) shuningdek, karnaylar va mikrofonni Mahalliy konsol portlari bo'limining audio portlariga ulashingiz mumkin.
  2. Paket bilan ta'minlangan DisplayPort va USB (USB-A dan USB-B ga) kabellaridan foydalanib, qurilmaning KVM DisplayPort porti va KVM USB Type-B portini klaviatura, video va sichqoncha signallarini uzatish uchun server/kompyuterga ulang.
  3. (Ixtiyoriy) O'z audio (mikrofon va karnay) kabellaringizdan foydalanib, qurilmaning KVM audio portlarini audio signal uzatish uchun server/kompyuterga ulang.
  4. (Ixtiyoriy) Agar siz noutbuk USB konsoli (LUC) funksiyasidan foydalanib mahalliy tarzda kirmoqchi bo'lsangiz, noutbukning USB portini ushbu LUC portiga ulang. USB IO sozlamalarida rejimni LUC ga o'rnatganingizga ishonch hosil qiling. Qo'shimcha ma'lumot olish uchun foydalanuvchi qo'llanmasiga qarang.
  5. (Ixtiyoriy) Agar siz sensorli panel kabi ketma-ket qurilmalardan (ma'lumotlar terminali uskunalari) foydalanayotgan bo'lsangiz, uni tarmoq kommutatori konsol kabeli bilan Mahalliy konsol COM portiga ulang.
  6. (Ixtiyoriy) Agar siz kompyuter kabi ketma-ket qurilmalardan (ma'lumotlar uzatish uskunalari) foydalanayotgan bo'lsangiz, uni ketma-ket RS-232 DB-9 dan RJ-45 Cat5 Ethernet adapteri tarmoq modem/kommutator/router kabeli bilan CPU COM portiga ulang.
  1. Tarmoq kabelini qurilmaning LAN portlaridan biriga ulang.
  2. (Ixtiyoriy) Ikkita LAN operatsiyasi uchun ikkinchi tarmoq kabelini boshqa LAN portiga ulang.
  3. (Ixtiyoriy) Asosiy kommutator operatsiyasi uchun (masalan, masofaviy serverni qayta o'rnatish funksiyasi), NC va C terminallarini server/kompyuterga ulang.
  4. (Ixtiyoriy) DI terminalining asosiy bildirishnomasi uchun GND va DI ni signalizatsiya sensoriga (masalan, termometr, namlik sensori) ulang.
  5. Ushbu paket bilan ta'minlangan quvvat adapterini AC quvvat manbaiga ulang va quvvat adapteri kabelini qurilmaning quvvat ulagichlaridan biriga ulang. Qurilma quvvatlangandan so'ng yoqiladi.
  6. (Ixtiyoriy) Yana bir quvvat adapterini AC quvvat manbaiga ulang va quvvat kabelini ikkita quvvat operatsiyasi uchun boshqa quvvat ulagichiga ulang. Eslatma: Ikkinchi quvvat ulanishi quvvatni zaxiralash vazifasini bajaradi. Ikkinchi quvvat adapterini ATEN yetkazib beruvchingizdan sotib olish mumkin.

Ishlash

  1. Brauzeringizni oching va brauzerning URL manzil satrida kirmoqchi bo'lgan CN9900/CN9950 ning IP manzilini ko'rsating.
    Eslatma: IP manzilini CN9900/CN9950 administratoridan olishingiz yoki foydalanuvchi qo'llanmasining "IP manzilini aniqlash" bo'limiga qarang. (Standart IP manzili: 192.168.0.60)
  2. Agar Xavfsizlik ogohlantirish dialog oynasi paydo bo'lsa, sertifikatni qabul qiling - unga ishonish mumkin.
    Kirish sahifasi paydo bo'ladi.
  1. Yaroqli foydalanuvchi nomi (Username) va parol (Password) kiriting. Eslatma: Agar siz birinchi marta kirayotgan bo'lsangiz, standart foydalanuvchi nomini (Username): administrator; va standart parolni (Password): password dan foydalaning.
  2. Keyin brauzerning Asosiy sahifasini ochish uchun Kirish (Login) tugmasini bosing.

Mahalliy IP sozlamalari
IP manzilini o'rnatish uchun mahalliy konsoldan foydalaning. Barcha protseduralar OSD asosiy ekranidan boshlanadi.

  1. Asosiy ekranni ochish uchun [Scroll Lock] tugmasini ikki marta bosing.
  2. Kirish ekrani paydo bo'lganda, davom etish uchun yaroqli foydalanuvchi nomi (Username) va parolni (Password) kiriting.
    Eslatma: Agar siz birinchi marta kirayotgan bo'lsangiz, standart foydalanuvchi nomini (Username): administrator; va standart parolni (Password): password dan foydalaning.

IP o'rnatuvchi
Windows operatsion tizimida ishlaydigan kompyuterlar uchun IP manzilini IP o'rnatuvchi yordam dasturi bilan belgilash mumkin:
Yordam dasturini bizning veb-saytimizning Yuklab olish (Download) bo'limidan olish mumkin www.aten.com., yordam dasturini mijoz kompyuteringizga yuklab olgandan so'ng, IP o'rnatuvchi dasturi joylashgan katalogga o'ting va IPInstaller.exe ni ishga tushiring.
