ATEN CS72D, CS74D - 2/4-Port USB DVI KVM Switch Tez Ishga Tushirish Qo'llanmasi

Mundarija

Paket Tarkibi

1 CS72D/74D 2/4-Port USB DVI KVM Switch
1 1.2 m 44-pin Custom KVM Cable Set
1 1.8 m 44-pin Custom KVM Cable Set (faqat CS74D uchun)
1 Quvvat Adapteri (faqat CS74D uchun)
1 Foydalanuvchi Qo'llanmasi

Uskuna Ko'rinishi

Uskuna Ko'rinishi

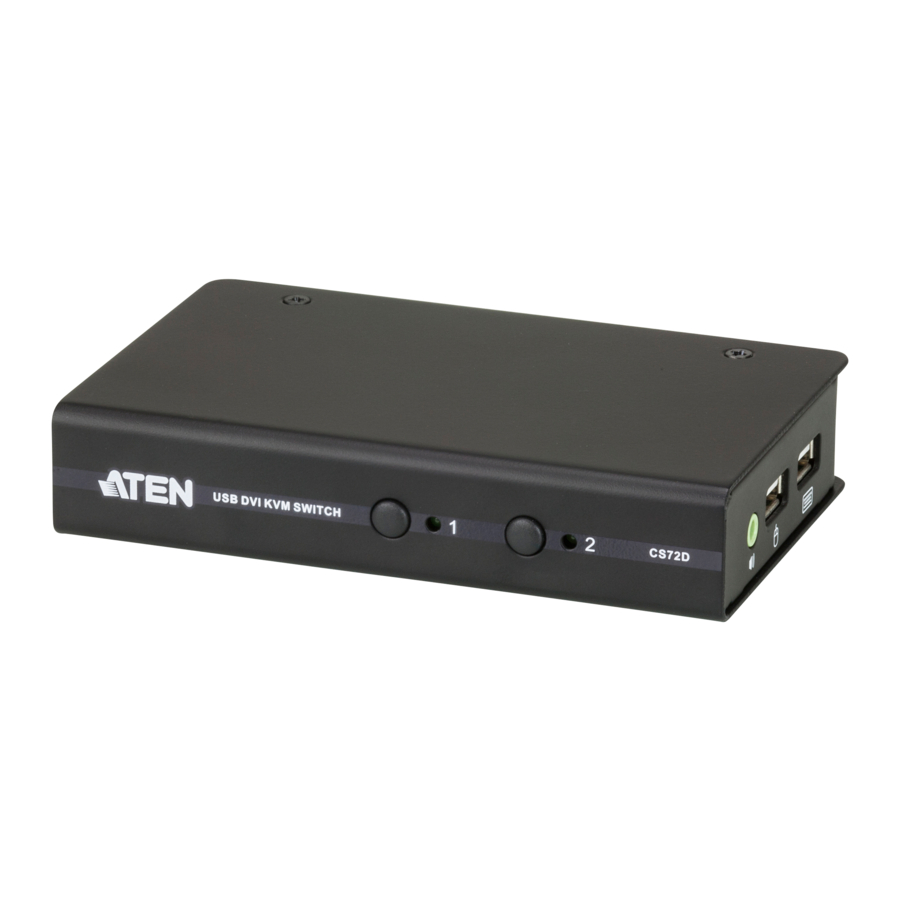

CS72D/CS74D Old Ko'rinishi

  1. Portni Tanlash Tugmalari
  2. Port LEDlari

CS72D/CS74D Orqa Ko'rinishi

  1. DVI Konsol Porti
  2. Kompyuter Port(lar)i
  3. Quvvat Uyasi (faqat CS74D uchun)

CS72D/CS74D Yon Ko'rinishi

  1. Audio Port
  2. USB Konsol Portlari

Uskunani O'rnatish

Uskunani O'rnatish 1-qism
Uskunani O'rnatish 2-qism

  1. USB klaviaturangiz va USB sichqonchangizni qurilmaning yon panelida joylashgan USB Konsol portlariga ulang.
  2. Kalonkalaringizni qurilmaning yon panelida joylashgan Audio portga ulang.
  3. DVI monitiringizni qurilmaning orqa panelida joylashgan DVI Konsol portiga ulang va monitorni yoqing.
  4. Ta'minlangan 44-pinli kabel to'plamidan foydalanib, 44-pinli ulagichni kommutatorning Kompyuter port(lar)iga ulang. Kabelning boshqa uchida USB, DVI-D va karnay ulagichlarini kompyuterdagi tegishli portlarga ulang.
  5. (Faqat CS74D uchun) Kommutatoringiz bilan birga kelgan quvvat adapterini quvvat manbaiga ulang, so'ngra quvvat adapteri kabelini kommutatorning Quvvat Uyasi ga ulang.
  6. Kompyuterlarga quvvatni yoqing.

Ishlash

Portni Almashtirish

Kompyuterlarga kirishning uchta qulay usuli mavjud: Old Panel Tugmalari, Sichqoncha va Hotkey.

Old Panel Tugmalari Orqali Almashtirish

KVM fokusini unga ulangan kompyuterga olib kelish uchun Portni Tanlash Tugmasini bosing va qo'yib yuboring.

Sichqoncha Portini Almashtirish (Standart sozlama o'chirilgan)

Portlar bo'ylab aylanish uchun USB sichqonchangizning g'ildiragini ikki marta bosing.

Eslatma:

  1. Bu funksiya faqat USB 3 tugmachali g'ildirakli sichqonchalar tomonidan qo'llab-quvvatlanadi.
  2. Bu funksiya faqat Sichqoncha Emulyatsiyasi yoqilganda qo'llab-quvvatlanadi.

Hotkey Operatsiyasi

Hotkey Sozlash Tartibi

Barcha hotkey operatsiyalari [Scroll Lock] tugmasini ikki marta bosish bilan boshlanadi. Bu Hotkey Sozlash Tartibini (HSM) ishga tushiradi, undan so'ng turli operatsiyalarni bajarish uchun tugma kombinatsiyalari va [Enter] tugmasini bosish mumkin. Batafsil tugma kombinatsiyalari va to'liq Hotkey Jadvali uchun CS72D/74D foydalanuvchi qo'llanmasiga qarang.

Portni Almashtirish

Hotkey Harakat

[Scroll Lock] [Scroll

Lock] [Enter]

KVM va audio fokusini hozirda KVM fokusiga ega bo'lgan portdan o'rnatishdagi keyingi portga olib keladi (1 dan 2 gacha; 2 dan 3 gacha; 3 dan 4 gacha; 4 dan 1 gacha

CS74D uchun).

[Scroll Lock] [Scroll

Lock] [X] / [x] [Enter]

1. [Scroll Lock], [Scroll Lock] ni [Ctrl], [Ctrl] ga o'zgartiring.

2. Orqaga o'zgartirish uchun yana bosing.

[Scroll Lock] [Scroll

Lock] [K] / [k] [Enter]

 Faqat KVM fokusini hozirda unga ega bo'lgan portdan o'rnatishdagi keyingi portga olib keladi.

[Scroll Lock] [Scroll

Lock] [S] / [s] [Enter]

 Faqat audio fokusini hozirda unga ega bo'lgan portdan o'rnatishdagi keyingi portga olib keladi.

Hotkey Umumiy Jadvali

HSMni ishga tushirgandan so'ng, tegishli funksiyani bajarish uchun quyidagi tugmalardan birini kiriting:

Tugma Funksiya
[X] / [x] [Enter] Standart ([Scroll Lock] [Scroll Lock]) va muqobil ([Ctrl] [Ctrl]) Portni Almashtirish tugmalari o'rtasida almashadi.
[K] / [k] [Enter] KVM fokusini almashadi.
[S] / [s] [Enter] Audio fokusini almashadi.
[D] / [d] [Enter] Video Dynasync™ ni ishga tushiradi, ATENning eksklyuziv texnologiyasi.
[M] / [m] [Enter] Sichqoncha emulyatsiyasini yoqadi/o'chiradi.
[W] / [w] [Enter] Sichqoncha portini almashtirishni yoqadi/o'chiradi.
[E] Quvvatni Yoqishni Aniqlashni yoqadi/o'chiradi.
[F2] [Enter] Mac klaviatura emulyatsiyasini yoqadi.
[F3] [Enter] Sun klaviatura emulyatsiyasini yoqadi
[F10] [Enter] Klaviatura operatsion platformasini avtomatik ravishda aniqlaydi va o'rnatadi.
[F4] [Enter] Matn muharririning joylashtirish funksiyasi orqali joriy kommutator sozlamalarini ro'yxatga oladi.
[F5] [Enter] Barcha USB qurilmalarida qayta o'rnatishni amalga oshiradi.
[F6] [nn] [Enter]

Klaviatura tilini o'rnatadi.

Eslatma: nn - bu quyidagi klaviatura tili kodlaridan birini ifodalovchi ikki xonali son: AQSh ingliz tili: 33; Frantsuz: 08; Yapon: 15.
[R] / [r] [Enter] Hotkey sozlamalarini standart holatiga qaytaradi.

Muhim E'lon

Atrof-muhitni muhofaza qilishni hisobga olgan holda, ATEN ushbu mahsulot uchun to'liq bosilgan foydalanuvchi qo'llanmasini taqdim etmaydi. Agar Tez Ishga Tushirish Qo'llanmasida mavjud bo'lgan ma'lumotlar mahsulotingizni sozlash va ishlatish uchun etarli bo'lmasa, iltimos, bizning www.aten.com veb-saytimizga tashrif buyuring va to'liq foydalanuvchi qo'llanmasini yuklab oling.

Onlayn Ro'yxatdan O'tish

http://eservice.aten.com

Texnik Telefon Qo'llab-Quvvatlash

Xalqaro:
886-2-86926959

Shimoliy Amerika:
1-888-999-ATEN Ext: 4988

Buyuk Britaniya:
44-8-4481-58923

Ushbu paketda mavjud bo'lgan barcha ma'lumotlar, hujjatlar, firmaviy ta'minot, dasturiy ta'minot utilitalari va spetsifikatsiyalar ishlab chiqaruvchi tomonidan oldindan ogohlantirilmasdan o'zgartirilishi mumkin. Iltimos, eng so'nggi versiyalar uchun bizning http://www.aten.com/download/?cid=dds veb-saytimizga tashrif buyuring.
