Panduan Memulai Cepat ATEN CS72D, CS74D - 2/4-Port USB DVI KVM Switch

Isi

1 Isi Paket
2 Tinjauan Perangkat Keras
3 Instalasi Perangkat Keras
4 Pengoperasian
5 Pengoperasian Hotkey
6 Pemberitahuan Penting
7 Pendaftaran Online
8 Dukungan Telepon Teknis
9 Referensi
10 Unduh manual
11 Dalam Bahasa Lain

Isi Paket

1 CS72D/74D 2/4-Port USB DVI KVM Switch
1 Set Kabel KVM Kustom 44-pin 1,2 m
1 Set Kabel KVM Kustom 44-pin 1,8 m (hanya untuk CS74D)
1 Adaptor Daya (hanya untuk CS74D)
1 Instruksi Pengguna

Tinjauan Perangkat Keras

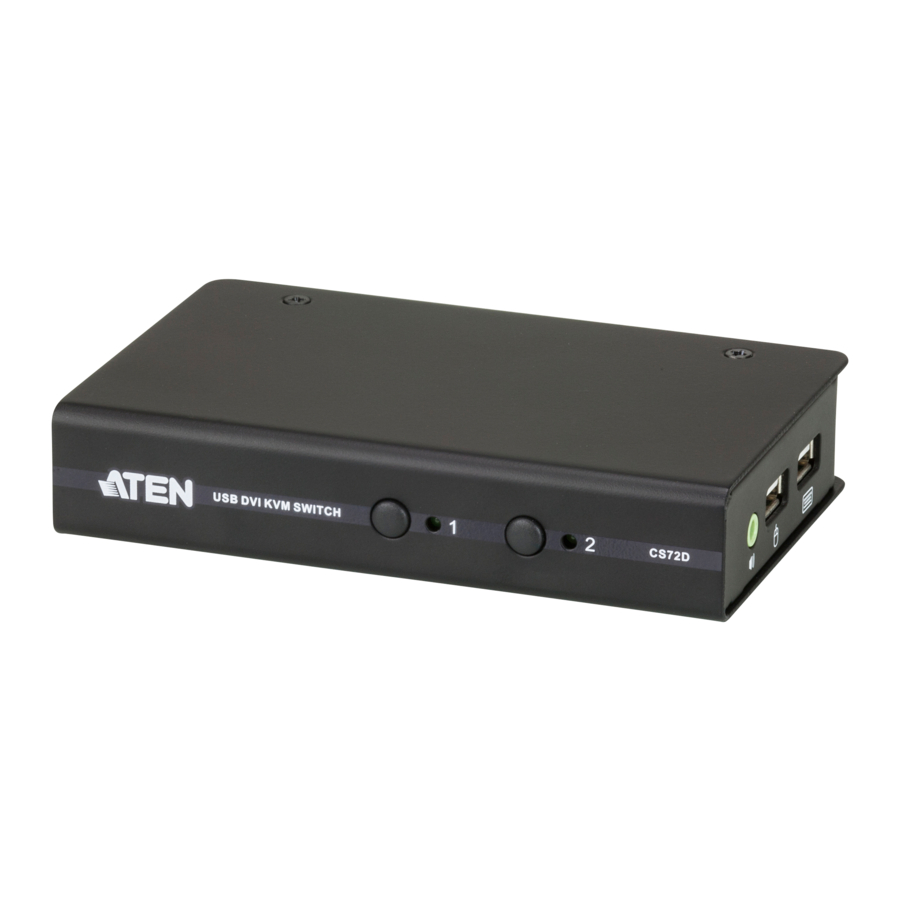

Tampilan Depan CS72D/CS74D

Tombol Tekan Pemilihan Port
LED Port

Tampilan Belakang CS72D/CS74D

Port Konsol DVI
Port Komputer
Jack Daya (hanya untuk CS74D)

Tampilan Samping CS72D/CS74D

Port Audio
Port Konsol USB

Instalasi Perangkat Keras

Colokkan keyboard USB dan mouse USB Anda ke port Konsol USB yang terletak di panel samping unit.
Colokkan speaker Anda ke port Audio yang terletak di panel samping unit.
Colokkan monitor DVI Anda ke port Konsol DVI yang terletak di bagian belakang unit dan nyalakan monitor.
Menggunakan set kabel 44-pin yang disediakan, colokkan konektor 44-pin ke port Komputer dari switch. Di ujung kabel yang lain, colokkan konektor USB, DVI-D, dan speaker ke port masing-masing di komputer.
(Hanya untuk CS74D) Colokkan adaptor daya yang disertakan dengan switch Anda ke sumber daya, lalu colokkan kabel adaptor daya ke Jack Daya switch.
Nyalakan daya ke komputer.

Pengoperasian

Pengalihan Port

Ada tiga metode mudah untuk mengakses komputer: Tombol Tekan Panel Depan, Mouse, dan Hotkey.

Pengalihan melalui Tombol Tekan Panel Depan

Tekan dan lepaskan Tombol Tekan Pemilihan Port untuk membawa fokus KVM ke komputer yang terpasang ke port yang sesuai.

Pengalihan Port Mouse (Pengaturan default mati)

Klik dua kali roda gulir mouse USB Anda untuk memutar melalui port.

Catatan:

Fitur ini hanya didukung oleh mouse USB 3 tombol dengan roda gulir.
Fitur ini hanya didukung ketika Emulasi Mouse diaktifkan.

Pengoperasian Hotkey

Mode Pengaturan Hotkey

Semua operasi hotkey dimulai dengan mengetuk tombol [Scroll Lock] dua kali. Ini memanggil Mode Pengaturan Hotkey (Hotkey Setting Mode/HSM), yang dapat diikuti dengan mengetuk kombinasi tombol dan tombol [Enter] untuk melakukan berbagai operasi. Lihat manual pengguna CS72D/74D untuk kombinasi tombol terperinci dan Tabel Hotkey lengkap.

Pengalihan Port

Hotkey

Aksi

[Scroll Lock] [Scroll

Lock] [Enter]

Membawa fokus KVM dan audio dari port yang saat ini memiliki fokus KVM ke port berikutnya pada instalasi (1 ke 2; 2 ke 3; 3 ke 4; 4 ke 1 untuk

CS74D).

[Scroll Lock] [Scroll

Lock] [X] / [x] [Enter]

1. Ubah [Scroll Lock], [Scroll Lock] menjadi [Ctrl], [Ctrl].

2. Tekan lagi untuk mengubah kembali.

[Scroll Lock] [Scroll

Lock] [K] / [k] [Enter]

Hanya membawa fokus KVM dari port yang saat ini memilikinya ke port berikutnya pada instalasi.

[Scroll Lock] [Scroll

Lock] [S] / [s] [Enter]

Hanya membawa fokus audio dari port yang saat ini memilikinya ke port berikutnya pada instalasi.

Tabel Ringkasan Hotkey

Setelah memanggil HSM, masukkan salah satu tombol berikut untuk melakukan fungsi yang sesuai:

Tombol	Fungsi
[X] / [x] [Enter]	Beralih antara tombol Pengalihan Port default ([Scroll Lock] [Scroll Lock]) dan alternatif ([Ctrl] [Ctrl]).
[K] / [k] [Enter]	Mengalihkan fokus KVM.
[S] / [s] [Enter]	Mengalihkan fokus audio.

[D] / [d] [Enter]	Memanggil Video Dynasync™, teknologi eksklusif ATEN.
[M] / [m] [Enter]	Mengaktifkan/Menonaktifkan emulasi mouse.
[W] / [w] [Enter]	Mengaktifkan/Menonaktifkan pengalihan port mouse.
[E]	Mengaktifkan/Menonaktifkan Deteksi Daya Nyala.
[F2] [Enter]	Mengaktifkan emulasi keyboard Mac.
[F3] [Enter]	Mengaktifkan emulasi keyboard Sun
[F10] [Enter]	Secara otomatis mendeteksi dan mengatur platform operasi keyboard.
[F4] [Enter]	Mencantumkan pengaturan switch saat ini melalui fungsi tempel editor teks.
[F5] [Enter]	Melakukan reset pada semua perangkat USB.
[F6] [nn] [Enter]	Mengatur bahasa keyboard. Catatan: nn adalah angka dua digit yang mewakili salah satu kode bahasa keyboard berikut: Bahasa Inggris AS: 33; Bahasa Prancis: 08; Bahasa Jepang: 15.
[R] / [r] [Enter]	Mereset pengaturan hotkey ke status defaultnya.
