ATEN CS72D, CS74D - Guide de démarrage rapide du commutateur KVM DVI USB 2/4 ports
Contenu de l'emballage
1 commutateur KVM DVI USB CS72D/74D 2/4 ports
1 jeu de câbles KVM personnalisés 44 broches de 1,2 m
1 jeu de câbles KVM personnalisés 44 broches de 1,8 m (pour CS74D uniquement)
1 adaptateur secteur (pour CS74D uniquement)
1 manuel d'utilisation
Présentation du matériel

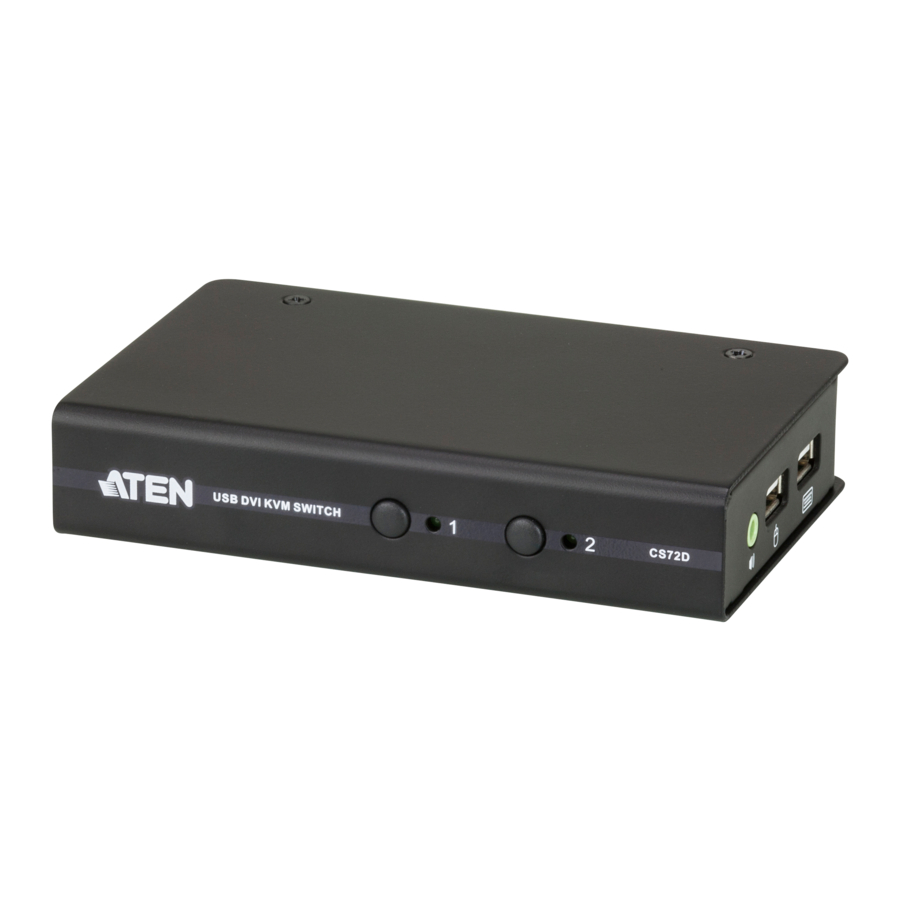

Vue avant du CS72D/CS74D
- Boutons-poussoirs de sélection de port
- Voyants de port
Vue arrière du CS72D/CS74D
- Port console DVI
- Port(s) d'ordinateur
- Prise d'alimentation (CS74D uniquement)
Vue latérale du CS72D/CS74D
- Port audio
- Ports console USB
Installation du matériel
- Branchez votre clavier USB et votre souris USB dans les ports console USB situés sur le panneau latéral de l'unité.
- Branchez vos haut-parleurs dans le port audio situé sur le panneau latéral de l'unité.
- Branchez votre moniteur DVI dans le port console DVI situé sur le panneau arrière de l'unité et allumez le moniteur.
- À l'aide du jeu de câbles 44 broches fourni, branchez le connecteur 44 broches dans le(s) port(s) d'ordinateur du commutateur. À l'autre extrémité du câble, branchez les connecteurs USB, DVI-D et haut-parleur dans leurs ports respectifs sur l'ordinateur.
- (CS74D uniquement) Branchez l'adaptateur secteur fourni avec votre commutateur à une source d'alimentation, puis branchez le câble de l'adaptateur secteur dans la prise d'alimentation du commutateur.
- Mettez sous tension les ordinateurs.
Fonctionnement
Commutation de port
Il existe trois méthodes pratiques pour accéder aux ordinateurs : Boutons-poussoirs du panneau avant, Souris et Touche de raccourci.
Commutation via les boutons-poussoirs du panneau avant
Appuyez puis relâchez un bouton-poussoir de sélection de port pour basculer le focus KVM vers l'ordinateur connecté à son port correspondant.
Commutation de port par la souris (Paramètre par défaut : désactivé)
Double-cliquez sur la molette de votre souris USB pour basculer entre les ports.
Remarque :
- Cette fonction n'est prise en charge que par les souris USB à 3 boutons avec molette.
- Cette fonction n'est prise en charge que lorsque l'émulation de la souris est activée.
Fonctionnement des touches de raccourci
Mode de réglage des touches de raccourci
Toutes les opérations par touches de raccourci commencent par appuyer deux fois sur la touche [Scroll Lock]. Cela active le Mode de Réglage des Touches de Raccourci (HSM), qui peut être suivi par l'appui de combinaisons de touches et de la touche [Enter] (Entrée) pour effectuer diverses opérations. Reportez-vous au manuel d'utilisation du CS72D/74D pour les combinaisons de touches détaillées et le tableau complet des touches de raccourci.
Commutation de port
| Touche de raccourci | Action |
|
[Scroll Lock] [Scroll Lock] [Enter] |
Bascule le focus KVM et audio du port actuellement sélectionné vers le port suivant de l'installation (1 à 2 ; 2 à 3 ; 3 à 4 ; 4 à 1 pour le CS74D). |
|
[Scroll Lock] [Scroll Lock] [X] / [x] [Enter] |
1. Modifie [Scroll Lock], [Scroll Lock] en [Ctrl], [Ctrl]. 2. Appuyez à nouveau pour revenir à l'état initial. |
|
[Scroll Lock] [Scroll Lock] [K] / [k] [Enter] |
Bascule uniquement le focus KVM du port actuellement sélectionné vers le port suivant de l'installation. |
|
[Scroll Lock] [Scroll Lock] [S] / [s] [Enter] |
Bascule uniquement le focus audio du port actuellement sélectionné vers le port suivant de l'installation. |
Tableau récapitulatif des touches de raccourci
Après avoir activé le HSM, entrez l'une des touches suivantes pour exécuter la fonction correspondante :
| Touche | Fonction |
| [X] / [x] [Enter] | Bascule entre les touches de commutation de port par défaut ([Scroll Lock] [Scroll Lock]) et alternatives ([Ctrl] [Ctrl]). |
| [K] / [k] [Enter] | Bascule le focus KVM. |
| [S] / [s] [Enter] | Bascule le focus audio. |
| [D] / [d] [Enter] | Active Video Dynasync™, la technologie exclusive d'ATEN. |
| [M] / [m] [Enter] | Active/désactive l'émulation de la souris. |
| [W] / [w] [Enter] | Active/désactive la commutation de port par la souris. |
| [E] | Active/désactive la détection de mise sous tension. |
| [F2] [Enter] | Active l'émulation de clavier Mac. |
| [F3] [Enter] | Active l'émulation de clavier Sun |
| [F10] [Enter] | Détecte et configure automatiquement la plateforme d'exploitation du clavier. |
| [F4] [Enter] | Liste les paramètres actuels du commutateur via la fonction de collage d'un éditeur de texte. |
| [F5] [Enter] | Effectue une réinitialisation de tous les périphériques USB. |
| [F6] [nn] [Enter] |
Définit la langue du clavier. Remarque : nn est un nombre à deux chiffres qui représente l'un des codes de langue de clavier suivants : anglais américain : 33 ; français : 08 ; japonais : 15. |
| [R] / [r] [Enter] | Réinitialise les paramètres des touches de raccourci à leur état par défaut. |
Avis important
Dans un souci de protection de l'environnement, ATEN ne fournit pas de manuel d'utilisation entièrement imprimé pour ce produit. Si les informations contenues dans le Guide de démarrage rapide ne vous suffisent pas pour configurer et utiliser votre produit, veuillez visiter notre site web www.aten.com et télécharger le manuel d'utilisation complet.
Enregistrement en ligne
Support technique téléphonique
International :
886-2-86926959
Amérique du Nord :
1-888-999-ATEN Ext: 4988
Royaume-Uni :
44-8-4481-58923
Toutes les informations, documentations, micrologiciels, utilitaires logiciels et spécifications contenus dans ce package sont sujets à modification sans préavis de la part du fabricant. Veuillez consulter notre site web http://www.aten.com/download/?cid=dds pour les versions les plus récentes.
