ATEN CS72D, CS74D - 2/4-Port USB DVI KVM Switch Hurtigstartsguide

Indhold

1 Pakkens indhold
2 Hardware gennemgang
3 Hardwareinstallation
4 Drift
5 Genvejstastbetjening
6 Vigtig meddelelse
7 Online registrering
8 Teknisk telefonsupport
9 Referencer
10 Download manual
11 På andre sprog

Pakkens indhold

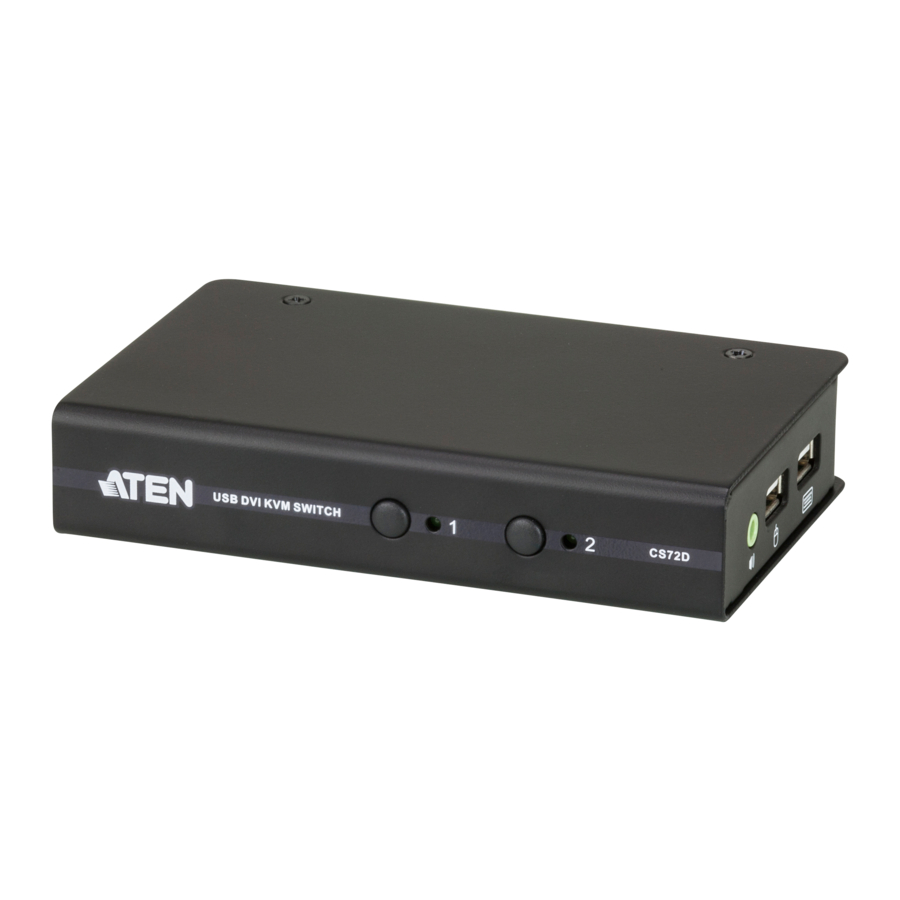

1 CS72D/74D 2/4-Port USB DVI KVM Switch
1 1,2 m 44-pin Custom KVM-kabelsæt
1 1,8 m 44-pin Custom KVM-kabelsæt (kun til CS74D)
1 Strømadapter (kun til CS74D)
1 Brugervejledning

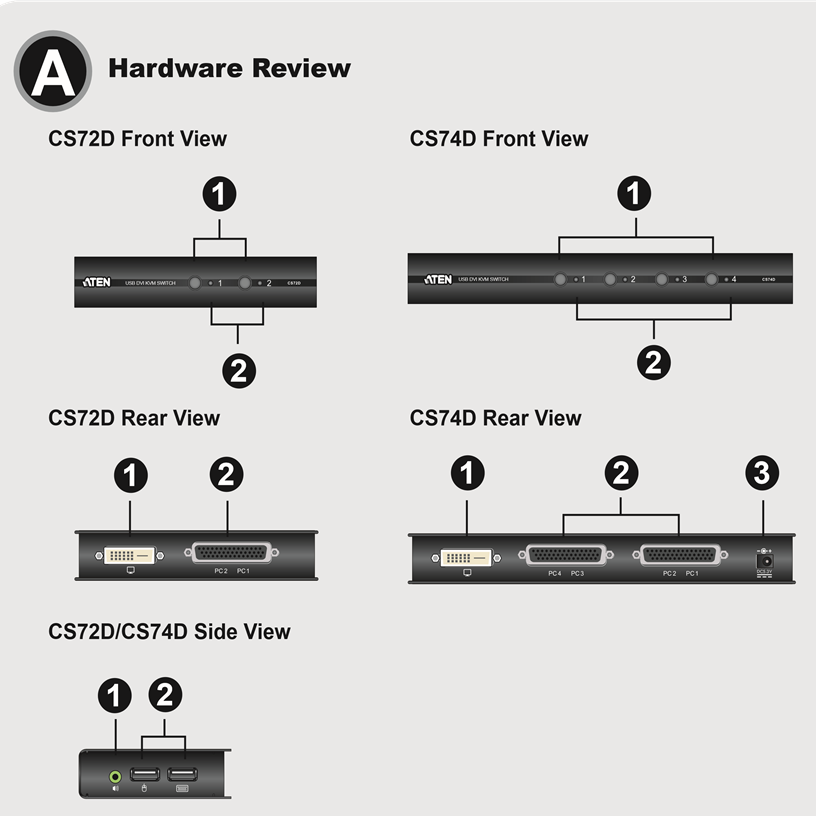

Hardware gennemgang

CS72D/CS74D Frontvisning

Portvalg trykknapper
Port-LED'er

CS72D/CS74D Bagvisning

DVI konsolport
Computerport(e)
Strømstik (kun CS74D)

CS72D/CS74D Sidevisning

Lydport
USB-konsolporte

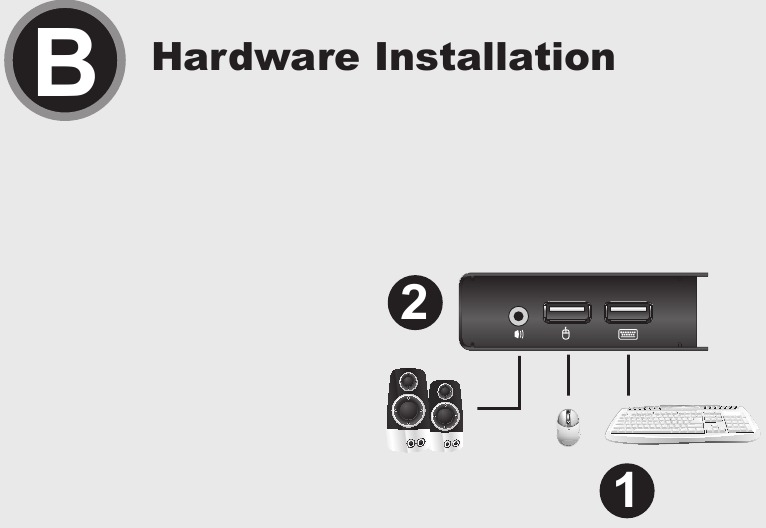

Hardwareinstallation

Sæt dit USB-tastatur og USB-mus i USB-konsolportene, der er placeret på enhedens sidepanel.
Sæt dine højttalere i lydporten, der er placeret på enhedens sidepanel.

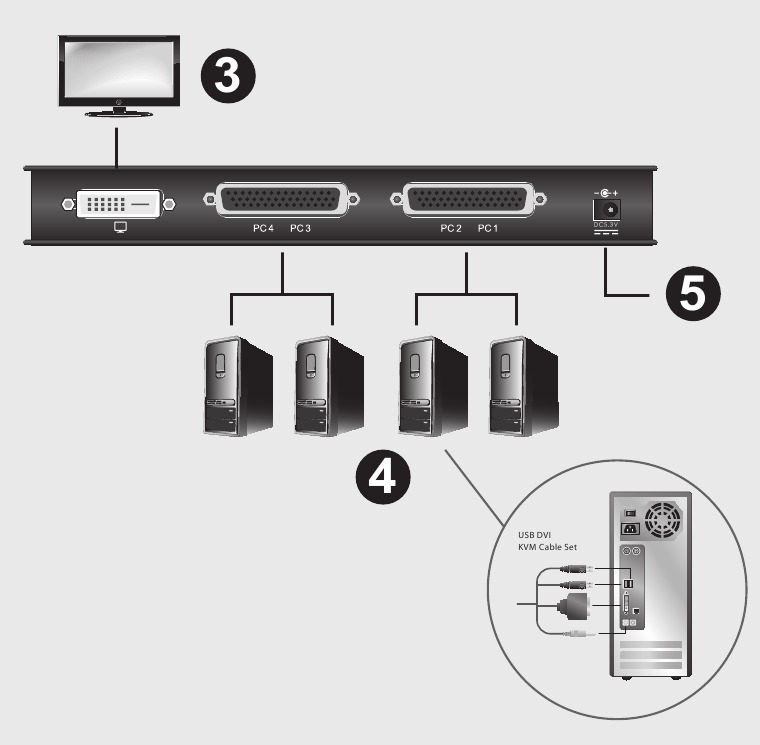

Sæt din DVI-skærm i DVI-konsolporten, der er placeret på enhedens bagpanel, og tænd for skærmen.
Brug det medfølgende 44-pin kabelsæt, og sæt 44-pin stikket i computerporten(e) på switchen. I den anden ende af kablet skal du sætte USB-, DVI-D- og højttalerstikkene i deres respektive porte på computeren.
(Kun CS74D) Sæt den strømadapter, der fulgte med din switch, i en strømkilde, og sæt derefter strømadapterkablet i switchens strømstik.
Tænd for strømmen til computerne.

Drift

Portskift

Der er tre praktiske metoder til at få adgang til computerne: Trykknapper på frontpanelet, mus og genvejstast.

Skift via trykknapper på frontpanelet

Tryk og slip en portvalg trykknap for at bringe KVM-fokus til den computer, der er tilsluttet den tilsvarende port.

Musportskift (standardindstillingen er slået fra)

Dobbeltklik på rullehjulet på din USB-mus for at skifte mellem portene.

Bemærk:

Denne funktion understøttes kun af USB 3-tasters rullehjulsmus.
Denne funktion understøttes kun, når museemulering er aktiveret.

Genvejstastbetjening

Genvejstastindstillingstilstand

Alle genvejstastbetjeninger begynder med at trykke to gange på [Scroll Lock] tasten. Dette aktiverer genvejstastindstillingstilstanden (Hotkey Setting Mode (HSM)), som kan følges af at trykke på tastekombinationer og [Enter] tasten for at udføre forskellige handlinger. Se CS72D/74D brugervejledningen for detaljerede tastekombinationer og den komplette genvejstasttabel.

Portskift

Genvejstast

Handling

[Scroll Lock] [Scroll

Lock] [Enter]

Flytter KVM og lyd fokus fra den port, der i øjeblikket har KVM-fokus, til den næste port på installationen (1 til 2; 2 til 3; 3 til 4; 4 til 1 for

CS74D).

[Scroll Lock] [Scroll

Lock] [X] / [x] [Enter]

1. Skift [Scroll Lock], [Scroll Lock] til [Ctrl], [Ctrl].

2. Tryk igen for at skifte tilbage.

[Scroll Lock] [Scroll

Lock] [K] / [k] [Enter]

Flytter kun KVM fokus fra den port, der i øjeblikket har det, til den næste port på installationen.

[Scroll Lock] [Scroll

Lock] [S] / [s] [Enter]

Flytter kun lyd fokus fra den port, der i øjeblikket har det, til den næste port på installationen.

Oversigtstabel over genvejstaster

Efter at have aktiveret HSM, skal du taste en af følgende taster for at udføre den tilsvarende funktion:

Tast	Funktion
[X] / [x] [Enter]	Skifter mellem standard ([Scroll Lock] [Scroll Lock]) og alternativ ([Ctrl] [Ctrl]) portskiftstaster.
[K] / [k] [Enter]	Skifter KVM-fokus.
[S] / [s] [Enter]	Skifter lydfokus.

[D] / [d] [Enter]	Aktiverer Video Dynasync™, ATENs eksklusive teknologi.
[M] / [m] [Enter]	Aktiverer/deaktiverer museemulering.
[W] / [w] [Enter]	Aktiverer/deaktiverer musportskift.
[E]	Aktiverer/deaktiverer strømtændingsdetektion (Power On Detection).
[F2] [Enter]	Aktiverer Mac-tastaturemulering.
[F3] [Enter]	Aktiverer Sun-tastaturemulering
[F10] [Enter]	Registrerer og indstiller automatisk tastaturets driftsplatform.
[F4] [Enter]	Viser de aktuelle switchindstillinger via indsættelsesfunktionen i en teksteditor.
[F5] [Enter]	Udfører en nulstilling på alle USB-enheder.
[F6] [nn] [Enter]	Indstiller tastatursproget. Bemærk: nn er et tocifret tal, der repræsenterer en af følgende tastatursprogkoder: US English: 33; French: 08; Japanese: 15.
[R] / [r] [Enter]	Nulstiller genvejstastindstillingerne til deres standardstatus.

Vigtig meddelelse

Af hensyn til miljøbeskyttelse leverer ATEN ikke en fuldt trykt brugervejledning til dette produkt. Hvis oplysningerne i hurtigstartsguiden ikke er tilstrækkelige til at konfigurere og betjene dit produkt, bedes du besøge vores websted www.aten.com og downloade den fulde brugervejledning.

Online registrering

http://eservice.aten.com

Teknisk telefonsupport

International:
886-2-86926959

Nordamerika:
1-888-999-ATEN Ext: 4988

Storbritannien:
44-8-4481-58923

Alle oplysninger, dokumentation, firmware, softwareværktøjer og specifikationer, der er indeholdt i denne pakke, kan ændres uden forudgående varsel fra producenten. Besøg vores websted http://www.aten.com/download/?cid=dds for de mest opdaterede versioner.
