ATEN CN9000 - 1-Local / Remote Share Access Single Port VGA KVM Over IP Switch Hurtigstart

Indhold

1 Pakkens indhold
2 Hardwareoversigt
- 2.1 Placering
3 Installation
4 Drift
- 4.1 Lokal IP-opsætning
- 4.2 IP-installationsprogram
5 Meddelelse om support og dokumentation
6 Referencer
7 Download manual
8 På andre sprog

Pakkens indhold

1 KVM-kabel (SPHD til VGA, PS/2, USB)
1 USB-kabel (USB Type-A til Mini-B)
1 kontrolterminalblok
1 strømadapter
1 monteringssæt
1 sæt fodpuder (4 stk.)
1 brugervejledning

Hardwareoversigt

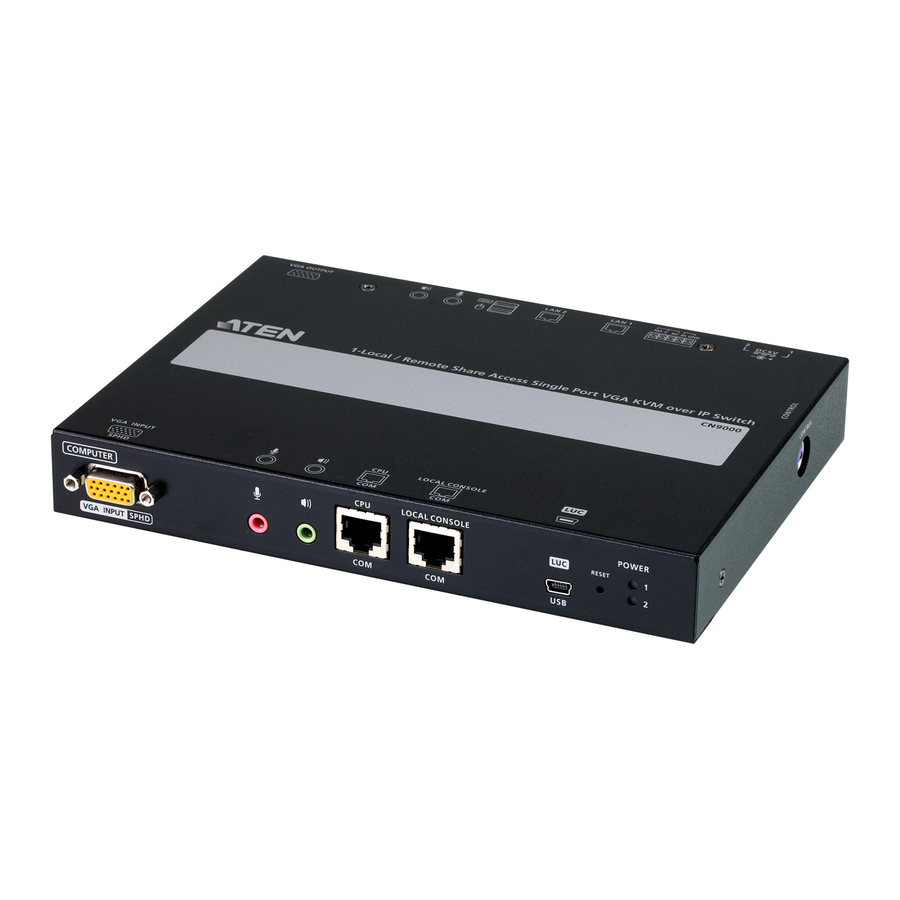

Frontvisning

KVM SPHD-port
KVM-audioporte
CPU COM (RS-232 DTE) port
lokal konsol COM (RS-232 DCE) port
bærbar USB-konsol (LUC) port
nulstillingsknap
strøm-LED

Bagvisning

jordingsklemme
strømstik
kontrolterminal
LAN-porte
lokale konsolporte

Sidevisning

kontrolport (reserveret)

Placering

Enheden kan placeres på en flad overflade eller monteres på et rack eller en væg. Hvis du planlægger at få din enhed monteret på et rack eller en væg, henvises til afsnittet Placering i brugervejledningen.

Installation

Tilslut enhedens jordingsklemme til et passende jordet objekt. Bemærk: Undlad ikke dette trin. Korrekt jording hjælper med at forhindre skader fra strømstød og statisk elektricitet.
Sæt dit USB-tastatur, mus og VGA-skærm i de lokale konsolporte på bagsiden af enheden.
Brug det medfølgende KVM-kabel til at tilslutte enhedens KVM SPHD-port til serveren/pc'en for tastatur-, mus- og videooverførsler. Bemærk: Til tastatur- og musesignaloverførsel kan du vælge mellem PS/2- eller USB-forbindelser.
(Valgfrit) Brug selvforsynede lydkabler (mikrofon og højttaler) til at tilslutte enhedens KVM-audioporte til serveren/pc'en for lydsignaloverførsel.
(Valgfrit) Hvis du ønsker at få adgang lokalt ved hjælp af den bærbare USB-konsol (LUC) funktion, skal du bruge det medfølgende USB Type-A til Mini-B-kabel til at tilslutte en USB-port på den bærbare computer til denne LUC-port.
(Valgfrit) Hvis du bruger serielle enheder (dataterminaludstyr), såsom et berøringspanel, skal du tilslutte det til den lokale konsol COM (RS-232 DCE) port med et netværksswitch-konsolkabel.
(Valgfrit) Hvis du bruger serielle enheder (datakommunikationsudstyr), såsom en pc, skal du tilslutte den til CPU COM (RS-232 DTE) porten med en seriel RS-232 DB-9 til RJ-45 Cat5 Ethernet-adapter netværksmodem/switch/router-kabel.
Sæt et netværkskabel i en af enhedens LAN-porte.
(Valgfrit) Sæt et andet netværkskabel i den anden LAN-port for dobbelt LAN-drift.
(Valgfrit) For fjernbetjeningsdrift skal du tilslutte NC- og C-terminalerne til serveren/pc'en.
(Valgfrit) For digitale inputmeddelelser skal du tilslutte GND og DI til en inputenhed (f.eks. termometer, fugtighedssensor).
Forsyn enheden med strøm, og tænd den derved, ved at sætte den medfølgende strømadapter i en stikkontakt og sætte dens kabel i en af enhedens strømstik.
(Valgfrit) Tilslut enheden til en anden stikkontakt ved hjælp af en separat, ekstra strømadapter for strømredundans.
Bemærk: En anden strømadapter kan købes hos din ATEN-leverandør.

Drift

Åbn din browser og angiv IP-adressen på den CN9000, du vil have adgang til i browserens URL-adressefelt. Bemærk: Du kan få IP-adressen fra CN9000-administratoren eller se afsnittet "IP-adressebestemmelse" i brugervejledningen. (Standard IP-adresse: 192.168.0.60)
Hvis der vises en sikkerhedsadvarselsdialogboks, skal du acceptere certifikatet - det kan stole på. Loginsiden vises.
Angiv et gyldigt brugernavn og adgangskode.
Bemærk: For første gangs login skal du bruge standardbrugernavn og adgangskode: administrator og password.
Klik på "Login" (Log ind) for at få browserens hovedside frem.

Lokal IP-opsætning

Brug den lokale konsol til at indstille IP-adressen. Alle procedurer starter fra OSD-hovedskærmen.

For at vise hovedskærmen skal du trykke på [Scroll Lock] to gange.
Når login-skærmen vises, skal du indtaste et gyldigt brugernavn og adgangskode.
Bemærk: For første gangs login skal du bruge standardbrugernavn og adgangskode: administrator og password.

IP-installationsprogram

Ved hjælp af en Windows-pc inden for det samme LAN kan brugerne søge efter enhedens IP-adresse eller tildele en IP-adresse til den med IP Installer-værktøjet. Værktøjet kan hentes fra vores hjemmeside www.aten.com. Når du har downloadet værktøjet til pc'en, skal du gå til den mappe, som IP Installer-programmet ligger i, og køre IPInstaller.exe.

Meddelelse om support og dokumentation

Alle oplysninger, dokumentation, firmware, softwareværktøjer og specifikationer, der er indeholdt i denne pakke, kan ændres uden forudgående varsel fra producenten.
For at reducere miljøpåvirkningen af vores produkter kan ATEN-dokumentation og software findes online på http://www.aten.com/download/

Teknisk support www.aten.com/support
