ATEN CN9000 - Inicio rápido del switch KVM Over IP VGA de un solo puerto de acceso compartido local/remoto
Contenido del paquete
1 cable KVM (SPHD a VGA, PS/2, USB)
1 cable USB (USB tipo A a mini-B)
1 bloque de terminales de control
1 adaptador de corriente
1 kit de montaje
1 juego de almohadillas (4 piezas)
1 instrucciones de usuario
Descripción general del hardware

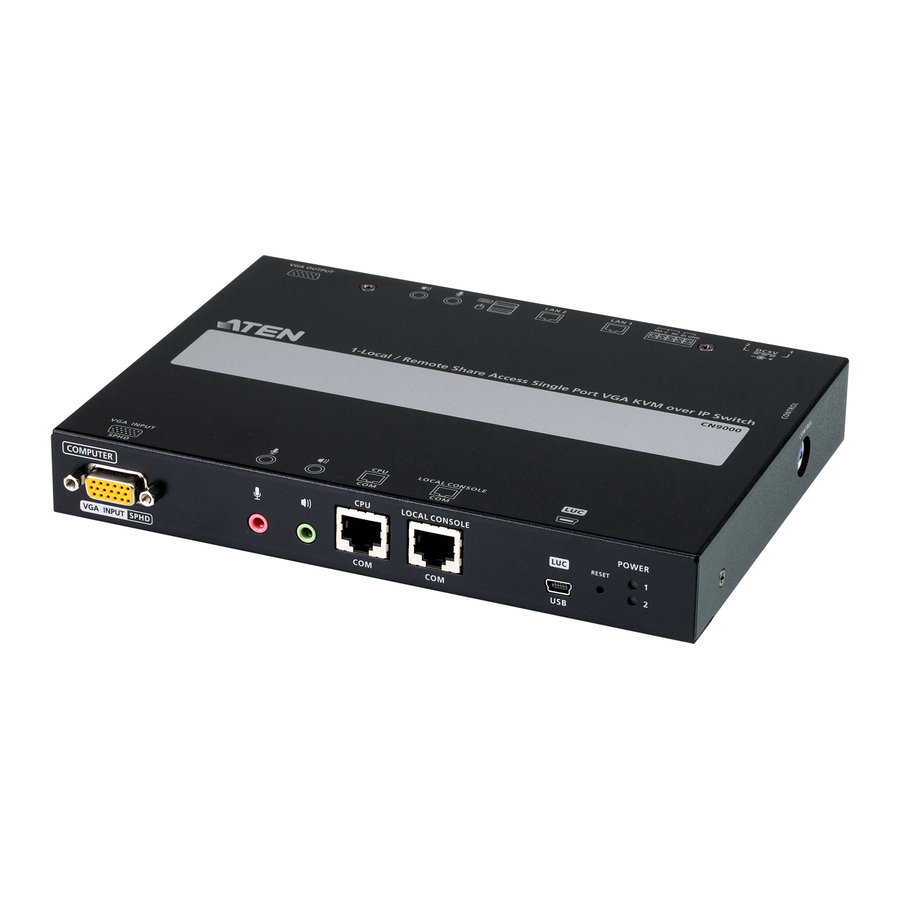

Vista frontal
- Puerto KVM SPHD
- Puertos de audio KVM
- Puerto COM (RS-232 DTE) de la CPU
- Puerto COM de la consola local (RS-232 DCE)
- Puerto de consola USB para portátil (LUC)
- Botón de reinicio
- LED de alimentación
Vista trasera
- Terminal de tierra
- Tomas de corriente
- Terminal de control
- Puertos LAN
- Puertos de consola local
Vista lateral
- Puerto de control (reservado)
Colocación
La unidad se puede colocar sobre una superficie plana o montada en un bastidor o pared. Si tiene previsto montar la unidad en un bastidor o pared, consulte la sección Colocación del manual del usuario.
Instalación
- Conecte el terminal de tierra de la unidad a un objeto conectado a tierra adecuado. Nota: No omita este paso. Una conexión a tierra adecuada ayuda a evitar daños causados por sobretensiones y electricidad estática.
- Enchufe el teclado, el ratón y el monitor VGA USB en los puertos de la consola local de la parte posterior de la unidad.
- Con el cable KVM suministrado, conecte el puerto KVM SPHD de la unidad al servidor/PC para las transmisiones de teclado, ratón y vídeo. Nota: Para la transmisión de la señal del teclado y el ratón, puede elegir entre conexiones PS/2 o USB.
- (Opcional) Utilizando cables de audio (micrófono y altavoz) suministrados por usted mismo, conecte los puertos de audio KVM de la unidad al servidor/PC para la transmisión de la señal de audio.
- (Opcional) Si desea acceder localmente utilizando la función de consola USB del portátil (LUC), utilice el cable USB de tipo A a mini-B suministrado para conectar un puerto USB del portátil a este puerto LUC.
- (Opcional) Si está utilizando dispositivos serie (equipo terminal de datos), como un panel táctil, conéctelo al puerto COM de la consola local (RS-232 DCE) con un cable de consola de switch de red.
- (Opcional) Si está utilizando dispositivos serie (equipo de comunicación de datos), como un PC, conéctelo al puerto COM de la CPU (RS-232 DTE) con un cable de módem/switch/router de red adaptador Ethernet serie RS-232 DB-9 a RJ-45 Cat5.
- Enchufe un cable de red en uno de los puertos LAN de la unidad.
- (Opcional) Enchufe un segundo cable de red en el otro puerto LAN para el funcionamiento de doble LAN.
- (Opcional) Para el funcionamiento de arranque remoto, conecte los terminales NC y C al servidor/PC.
- (Opcional) Para notificaciones de entrada digital, conecte el GND y el DI a un dispositivo de entrada (por ejemplo, termómetro, sensor de humedad).
- Suministre energía a la unidad, encendiéndola, enchufando el adaptador de corriente suministrado en una fuente de alimentación de CA, y enchufe su cable en una de las tomas de corriente de la unidad.
- (Opcional) Conecte la unidad a otra fuente de alimentación de CA utilizando un adaptador de corriente adicional independiente para la redundancia de alimentación.
Nota: Se puede comprar un segundo adaptador de corriente a su proveedor de ATEN.
Funcionamiento
- Abra su navegador y especifique la dirección IP del CN9000 al que desea acceder en la barra de ubicación URL del navegador. Nota: Puede obtener la dirección IP del administrador del CN9000, o consultar la sección "Determinación de la dirección IP" del manual del usuario. (Dirección IP predeterminada: 192.168.0.60)
- Si aparece un cuadro de diálogo Alerta de seguridad, acepte el certificado, se puede confiar. Aparece la página de inicio de sesión.
- Proporcione un nombre de usuario y una contraseña válidos.
Nota: Para el inicio de sesión por primera vez, utilice el nombre de usuario y la contraseña predeterminados: administrator y password. - Haga clic en Login para que aparezca la página principal del navegador.
Configuración de IP local
Utilice la consola local para establecer la dirección IP. Todos los procedimientos comienzan en la pantalla principal del OSD.
- Para mostrar la pantalla principal, pulse [Scroll Lock] dos veces.
- Cuando aparezca la pantalla de inicio de sesión, introduzca un nombre de usuario y una contraseña válidos.
Nota: Para el inicio de sesión por primera vez, utilice el nombre de usuario y la contraseña predeterminados: administrator y password.
Instalador de IP
Utilizando un PC con Windows dentro de la misma LAN, los usuarios pueden buscar la dirección IP de la unidad o asignarle una dirección IP con la utilidad IP Installer. La utilidad se puede obtener de nuestro sitio web www.aten.com. Después de descargar la utilidad al PC, vaya al directorio en el que reside el programa IP Installer, y ejecute IPInstaller.exe.
Aviso de soporte y documentación
Toda la información, documentación, firmware, utilidades de software y especificaciones contenidas en este paquete están sujetas a cambios sin previo aviso por parte del fabricante.
Para reducir el impacto medioambiental de nuestros productos, la documentación y el software de ATEN se pueden encontrar en línea en http://www.aten.com/download/
Soporte técnico www.aten.com/support
