ATEN US3344I - 4x4 USB 3.1 Gen 1 Industrial Hub Switch - Skrócona instrukcja obsługi

Zawartość

1 Zawartość opakowania
2 Przegląd sprzętu
3 Instalacja sprzętu
4 Montaż
5 Pobierz instrukcję
6 W innych językach

Zawartość opakowania

1 przełącznik koncentratora przemysłowego 4x4 USB 3.1 Gen 1
2 kable USB 3.1 Gen 1 Type-B do Type-A 1,2 m
2 kable USB 3.1 Gen 1 Type-B do Type-A 1,8 m
1 Zdalny selektor portów
1 Zestaw montażowy
1 Zestaw adaptera bloku zacisków (RS-422/RS-485 i adapter bloku zacisków DC)
1 Instrukcja obsługi

Przegląd sprzętu

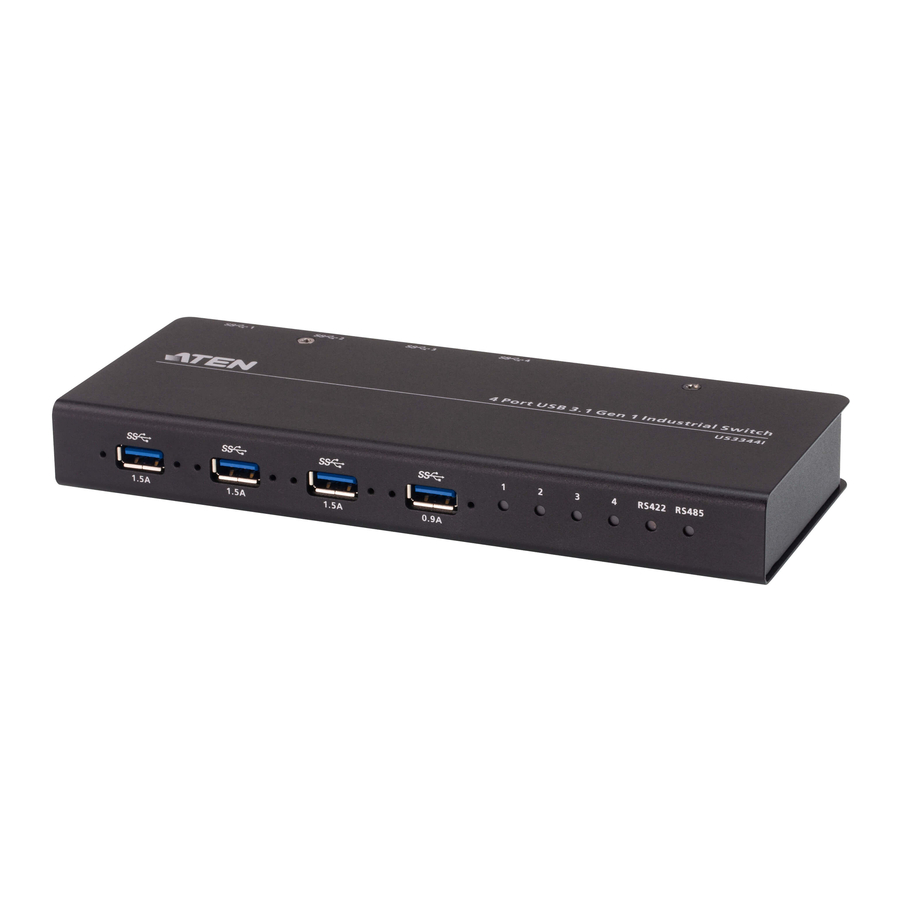

Widok z przodu

Port urządzeń peryferyjnych USB Type-A
Diody LED wskaźnika portu
Diody LED RS-422/RS-485

Widok z tyłu

Wejście zasilania (gniazdo DC)
Wejście zasilania (blok zacisków DC)
Gniazdo zdalnego selektora
Przełącznik DIP sterowania

Wejście poleceń szeregowych RS-422/RS-485 (blok zacisków)
Port hosta USB Type-B
Zdalny selektor portów

Pin	RS-422 (4-przewodowy)	RS-485 (2-przewodowy)
1	GND	GND
2	TxD - (A)	-
3	TxD + (B)	-
4	RxD + (B)	Data + (A)
5	RxD - (A)	Data – (B)

W przypadku połączenia RS-422 zaciski T +/- systemu selektora muszą być podłączone do R +/- bloku zacisków i odwrotnie (np. T+ do R+, T- do R-).

Instalacja sprzętu

Zapoznaj się z powyższym schematem instalacji i wykonaj następujące czynności:

Podłącz końcówkę USB 3.1 Gen 1 Type-A do komputerów (do 4 komputerów), a końcówkę USB 3.1 Gen 1 Type-B do tyłu US3344I.
Podłącz urządzenia peryferyjne USB do portów urządzeń peryferyjnych USB typu A w US3344I.
Podłącz zdalny selektor portów do gniazda zdalnego selektora.
(Opcjonalnie) Przygotowanie selektora portu poleceń szeregowych RS-422/RS-485:
1. Wybierz szeregowy sygnał wyboru portu (RS-422/RS-485) z przełącznika DIP z tyłu US3344I.
2. Wybierz funkcję terminala szeregowego z przełącznika DIP z tyłu US3344I.
3. Włóż przewody poleceń do adaptera bloku zacisków RS-422/RS-485 zgodnie z oznaczeniem na obudowie. Dokręć śruby gniazda. Podłącz adapter bloku zacisków do portu poleceń szeregowych.
  Uwaga:

Można podłączyć zarówno zdalny selektor portów, jak i selektory portu poleceń szeregowych do wyboru portu.
W przypadku połączenia RS-422 zaciski T +/- systemu selektora muszą być podłączone do zacisków R +/- bloku zacisków i odwrotnie (np. T+ do R+, T- do R-).

Przygotuj wejście zasilania przez:
1. Podłączenie bloku zacisków DC do wejścia zasilania¹: Włóż przewody DC + i - (9 do 24 V DC) do adaptera bloku zacisków DC zgodnie z oznaczeniem. Dokręć śruby gniazda. Podłącz adapter bloku zacisków do US3344I; Lub
2. (Opcjonalnie) Podłączenie zasilacza 2 do gniazda wejścia zasilania DC.
  Uwaga:

Jeśli oba wejścia zasilania są podłączone, zasilanie z gniazda DC będzie miało priorytet.
Dostępne do zakupu osobno u najbliższego dealera ATEN (nr części: 0AD8-8012-33MG)

Montaż

Montaż
Użyj śrub dołączonych do zestawu montażowego, aby przykręcić wspornik montażowy do spodu urządzenia (patrz rysunki powyżej).

Montaż w szafie rack
Przykręć wspornik montażowy w dowolnym dogodnym miejscu w szafie rack.

Montaż na ścianie
Użyj środkowego otworu na śrubę wspornika montażowego, aby zamontować urządzenie na ścianie.

Pobierz instrukcję

Tutaj możesz pobrać pełną wersję instrukcji w formacie pdf, może ona zawierać dodatkowe instrukcje bezpieczeństwa, informacje o gwarancji, przepisy FCC itp.
