ATEN CS62KM - 2-Portowy Przełącznik KM z Bezgranicznym Kablem USB - Skrócona Instrukcja Obsługi
Zawartość Opakowania
- 1 CS62KM 2-Portowy Przełącznik KM z Bezgranicznym Kablem USB
- 1 Zdalny Przełącznik Portów
- 1 Instrukcja Obsługi

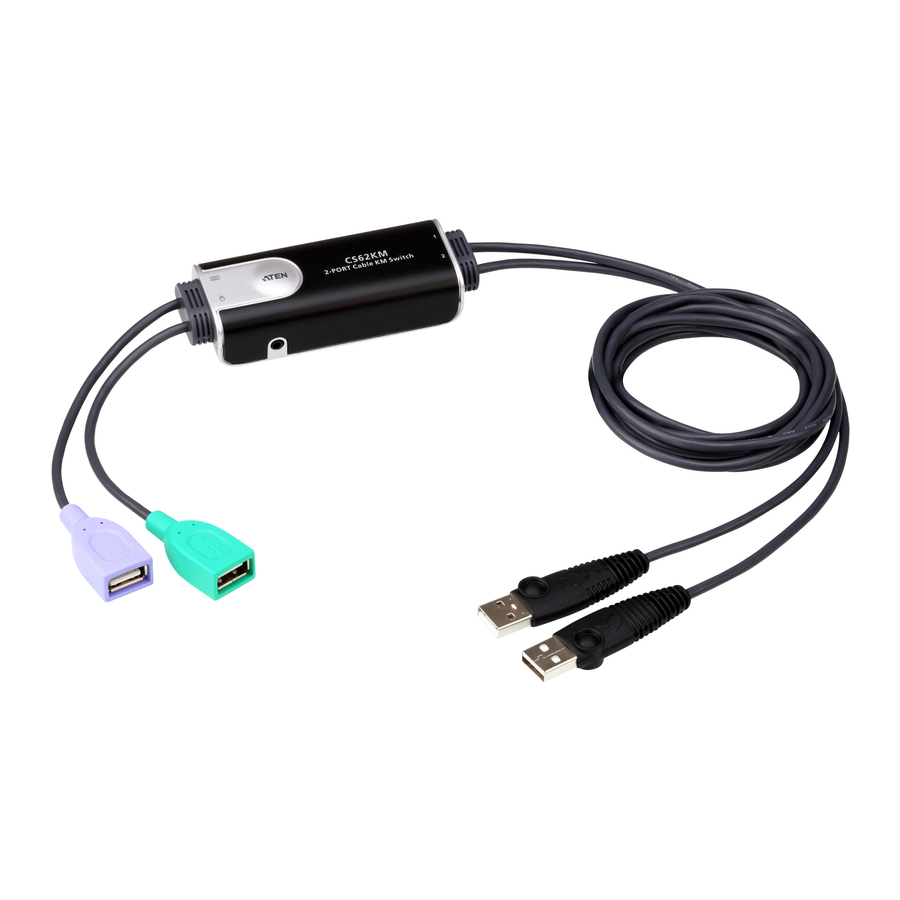

Przegląd Sprzętu
- Zdalny Przełącznik Portów
- Dioda LED Portu 1
- Dioda LED Portu 2
- Kabel Klawiatury
- Kabel Myszy
- Kabel USB PC 1
- Kabel USB PC 2
- Gniazdo Zdalnego Przełącznika Portów
Instalacja
Aby zapobiec uszkodzeniom instalacji spowodowanym przepięciami lub elektrycznością statyczną, ważne jest, aby wszystkie podłączone urządzenia były odpowiednio uziemione.
Aby zainstalować przełącznik, zapoznaj się ze schematem instalacji i wykonaj następujące kroki:
- Podłącz klawiaturę do złącza na końcu Kabla Klawiatury, a mysz do złącza na końcu Kabla Myszy.
- Podłącz Kabel USB PC 1 do portu USB w pierwszym komputerze, a Kabel USB PC 2 do portu USB w drugim komputerze.
- (Opcjonalnie) Jeśli chcesz użyć zdalnego przełącznika portów, podłącz jego kabel do Gniazda Zdalnego Przełącznika Portów, znajdującego się z boku urządzenia.
Uwaga: Przełącznik może być obsługiwany za pomocą samych klawiszy skrótu, więc podłączenie zdalnego przełącznika portów jest opcjonalne. - Włącz komputery.
Uwaga: Domyślnie przełącznik łączy się z pierwszym komputerem, do którego podłączony jest Kabel USB PC 1.
Obsługa
Istnieje kilka wygodnych metod, których możesz użyć do obsługi CS62KM, aby przełączyć sterowanie KM na podłączone urządzenie.
Ręczne Przełączanie
Aby przenieść fokus KM na komputer, użyj jednej z następujących metod.
- Naciśnij zdalny przełącznik portów, aby przełączać się między komputerami.
Przełączanie Myszą
Aby wybrać port za pomocą myszy, kliknij dwukrotnie kółko przewijania myszy USB, aby przełączać się między portami.
Uwaga:
- Przełączanie myszą jest obsługiwane tylko przez myszy USB z 3 przyciskami i kółkiem przewijania.
- Przełączanie myszą jest domyślnie wyłączone. Aby włączyć przełączanie myszą, zobacz sekcję Tryb Ustawień Klawiszy Skrótu.
- Przełączanie myszą jest obsługiwane tylko wtedy, gdy emulacja myszy jest włączona.
Przełączanie Klawiszami Skrótu
Wszystkie przełączenia portów za pomocą klawiszy skrótu rozpoczynają się od dwukrotnego naciśnięcia klawisza [Scroll Lock]. Aby przełączyć port za pomocą klawisza skrótu, użyj jednej z następujących metod. Jeśli użycie klawisza [Scroll Lock] powoduje konflikt z innymi programami uruchomionymi na komputerze, zamiast niego można użyć klawisza [Ctrl].
Więcej informacji można znaleźć w Tabeli Podsumowującej HSM.
- [Scroll Lock] [Scroll Lock] [Enter]: Przenosi fokus KM z portu, który aktualnie ma fokus, do następnego portu na przełączniku (1 do 2, 2 do 1).
- [Scroll Lock] [Scroll Lock] [n] [Enter]: Przenosi fokus KM do komputera podłączonego do portu odpowiadającego określonemu identyfikatorowi portu.
Uwaga: n oznacza numer identyfikatora portu komputera (1 lub 2).
Tryb Ustawień Klawiszy Skrótu (HSM)
Aby używać klawiszy skrótu (innych niż klawisze skrótu do przełączania portów), wykonaj poniższe kroki, aby wywołać tryb ustawień klawiszy skrótu (HSM), a następnie naciśnij klawisz skrótu.
- Naciśnij i przytrzymaj klawisz [Num Lock].
- Naciśnij i zwolnij klawisz [-].
- Zwolnij klawisz [Num Lock].
- Naciśnij klawisz skrótu, aby wykonać żądaną funkcję. Zapoznaj się z poniższą tabelą, aby poznać funkcje.
Tabela Podsumowująca HSM
| Klawisz | Funkcja |
| [H] | Przełącza między domyślnymi ([Num Lock] [-]) i alternatywnymi ([Ctrl] [F12]) klawiszami wywołania HSM. |
| [T] | Przełącza między domyślnymi ([Scroll] [Lock] [Scroll] [Lock]) i alternatywnymi ([Ctrl] [Ctrl]) klawiszami przełączania portów. |
| [F4] | Drukuje bieżące ustawienia przełącznika za pomocą edytora tekstu lub edytora tekstu. |
| [X] [Enter] | Włącza / wyłącza klawisze skrótu przełączania portów. |
| [u] [p] [g] [r] [a] [d] [e] [Enter] | Wywołuje tryb aktualizacji oprogramowania układowego. |
| [N] | Włącza / wyłącza emulację klawiatury. |
| [M] | Włącza / wyłącza emulację myszy. |
| [W] | Włącza / wyłącza przełączanie myszą. |
| [Y] | Włącza / wyłącza przełączanie bezgraniczne. Ustawienie domyślne jest wyłączone. Uwaga: Ten klawisz skrótu jest obsługiwany tylko przez CS62KM z oprogramowaniem układowym w wersji v1.1.101 lub nowszej. Przełączanie bezgraniczne jest zawsze włączone w CS62KM z oprogramowaniem układowym w wersji v1.0.062 lub starszej. |
Informacje o Wsparciu i Dokumentacji
Wszystkie informacje, dokumentacja, oprogramowanie układowe, narzędzia programowe i specyfikacje zawarte w tym pakiecie mogą ulec zmianie bez wcześniejszego powiadomienia ze strony producenta.
Aby zmniejszyć wpływ naszych produktów na środowisko, dokumentację i oprogramowanie ATEN można znaleźć online na stronie http://www.aten.com/download/
Wsparcie Techniczne
www.aten.com/support
Zeskanuj, aby uzyskać więcej informacji
Strona Internetowa ATEN
