ATEN CS62KM - 2-pordiline USB piiramatu kaabli KM-lüliti kiirjuhend

Sisu

1 Pakendi sisu
2 Riistvara ülevaade
3 Paigaldamine
4 Kasutamine
5 Tugi ja dokumentatsiooni teatis
6 Viited
7 Laadi alla juhend
8 Teistes keeltes

Pakendi sisu

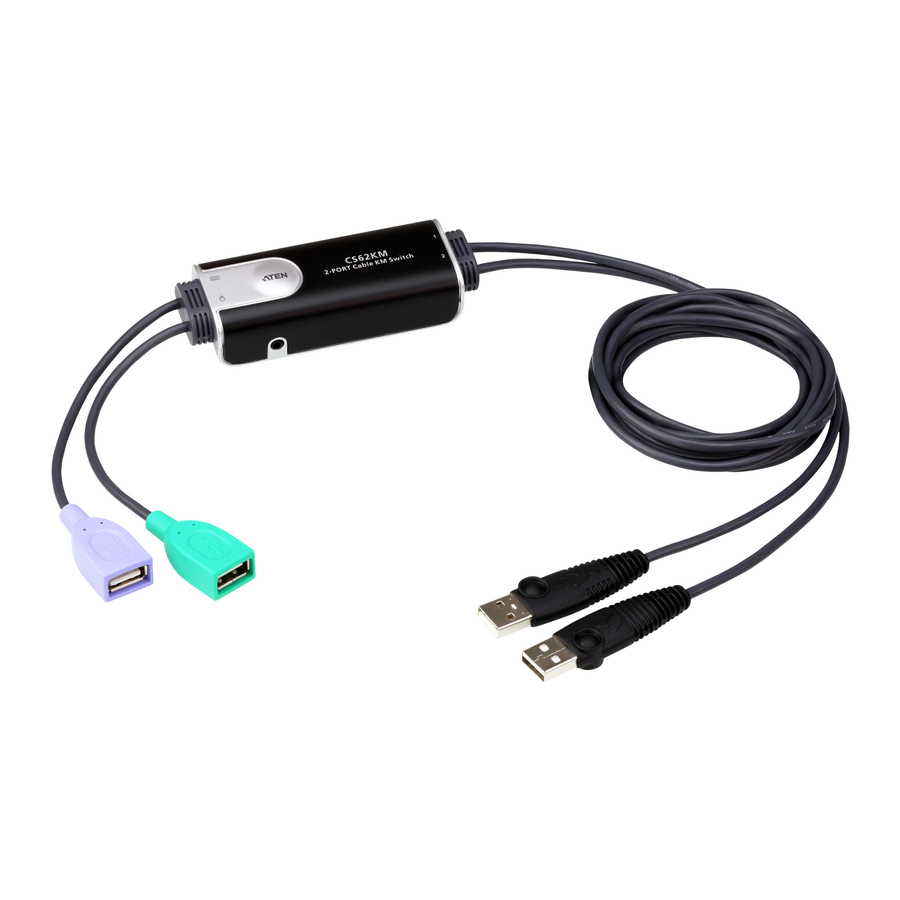

1 CS62KM 2-pordiline USB piiramatu kaabli KM-lüliti
1 kaugpordi valija
1 kasutusjuhend

Riistvara ülevaade

Kaugpordi valija
Port 1 LED
Port 2 LED
Klaviatuuri kaabel

Hiire kaabel
PC 1 USB-kaabel
PC 2 USB-kaabel
Kaugpordi valija pesa

Paigaldamine

hoiatus Selleks, et vältida paigaldise kahjustamist voolukõikumiste või staatilise elektri tõttu, on oluline, et kõik ühendatud seadmed oleksid korralikult maandatud.

Lüliti paigaldamiseks vaadake paigaldusskeemi ja tehke järgmised sammud:

Ühendage klaviatuur klaviatuuri kaabli otsas olevasse pistikusse ja ühendage hiir hiire kaabli otsas olevasse pistikusse.
Ühendage PC 1 USB-kaabel esimese arvuti USB-porti ja PC 2 USB-kaabel teise arvuti USB-porti.
(Valikuline) Kui soovite kasutada kaugpordi valijat, ühendage selle kaabel seadme küljel asuvasse kaugpordi valija pessa.
Märkus: lülitit saab kasutada ainult kiirklahvidega, seega on kaugpordi valija ühendamine valikuline.
Lülitage arvutid sisse.
Märkus: vaikimisi loob lüliti ühenduse esimese arvutiga, millega PC 1 USB-kaabel on ühendatud.

Kasutamine

CS62KM-i kasutamiseks ühendatud seadme KM-juhtimise lülitamiseks on mitu mugavat meetodit.

Manuaalne lülitamine
Arvutile KM-i fookuse toomiseks kasutage ühte järgmistest meetoditest.

Arvutite vahel vahetamiseks vajutage kaugpordi valijat.

Hiirega lülitamine
Hiire pordi valimiseks topeltklõpsake USB-hiire kerimisrattal, et portide vahel liikuda.

Märkus:

Hiirega lülitamist toetavad ainult USB 3-klahvilised kerimisrattaga hiired.
Hiirega lülitamine on vaikimisi keelatud. Hiirega lülitamise lubamiseks vaadake kiirklahvi seadistusrežiimi jaotist.
Hiirega lülitamist toetatakse ainult siis, kui hiire emuleerimine on lubatud.

Kiirklahviga lülitamine
Kõik kiirklahviga pordi lülitused algavad [Scroll Lock] (kerimisnupp) klahvi kaks korda vajutamisega. Pordi lülitamiseks kiirklahvi abil kasutage ühte järgmistest meetoditest. Kui [Scroll Lock] (kerimisnupp) klahvi kasutamine on vastuolus teiste arvutis töötavate programmidega, saab selle asemel kasutada [Ctrl] klahvi.
Lisateabe saamiseks vaadake HSM-i kokkuvõtte tabelit.

[Scroll Lock] [Scroll Lock] [Enter]: viib KM-i fookuse pordilt, millel on praegu fookus, lüliti järgmisele pordile (1 kuni 2, 2 kuni 1).
[Scroll Lock] [Scroll Lock] [n] [Enter]: viib KM-i fookuse arvutile, mis on ühendatud pordiga, mis vastab määratud pordi ID-le.

Märkus: n tähistab arvuti pordi ID numbrit (1 või 2).

Kiirklahvi seadistusrežiim (HSM)
Kiirklahvide (muude kui pordi lülitamise kiirklahvide) kasutamiseks järgige kiirklahvi seadistusrežiimi (HSM) käivitamiseks alltoodud samme ja seejärel vajutage kiirklahvi.

Vajutage ja hoidke all klahvi [Num Lock].
Vajutage ja vabastage klahv [-].
Vabastage klahv [Num Lock].
Soovitud funktsiooni täitmiseks vajutage kiirklahvi. Funktsiooni leiate allolevast tabelist.

HSM-i kokkuvõtte tabel

Klahv	Funktsioon
[H]	Lülitab vaike ([Num Lock] [-]) ja alternatiivse ([Ctrl] [F12]) HSM-i käivitusklahvide vahel.
[T]	Lülitab vaike ([Scroll] [Lock] [Scroll] [Lock]) ja alternatiivse ([Ctrl] [Ctrl]) pordi lülitusklahvide vahel.
[F4]	Prindib lüliti praegused seaded tekstiredaktori või tekstitöötlusprogrammi kaudu.
[X] [Enter]	Lubab / keelab pordi lülitamise kiirklahvid.
[u] [p] [g] [r] [a] [d] [e] [Enter]	Käivitab püsivara uuendamise režiimi.
[N]	Lubab / keelab klaviatuuri emuleerimise.
[M]	Lubab / keelab hiire emuleerimise.
[W]	Lubab / keelab hiirega lülitamise.
[Y]	Lubab / keelab piiramatu lülitamise. Vaikeseade on keelatud. Märkus: seda kiirklahvi toetab ainult CS62KM, mis kasutab püsivara versiooni v1.1.101 või uuemat. Piiramatu lülitamine on alati lubatud CS62KM-il, mis kasutab püsivara versiooni v1.0.062 või varasemat.

Tugi ja dokumentatsiooni teatis

Kogu selles pakendis sisalduvat teavet, dokumentatsiooni, püsivara, tarkvara utiliite ja spetsifikatsioone võidakse tootja poolt eelnevalt teatamata muuta.
Meie toodete keskkonnamõju vähendamiseks leiate ATEN-i dokumentatsiooni ja tarkvara veebist aadressilt http://www.aten.com/download/
