ATEN CS62KM - 2-Port USB Boundless Cable KM Switch Жылдам іске қосу нұсқаулығы
Пакет мазмұны
- 1 CS62KM 2-Port USB Boundless Cable KM Switch
- 1 Қашықтан басқару портын таңдау құралы
- 1 Пайдаланушы нұсқаулығы

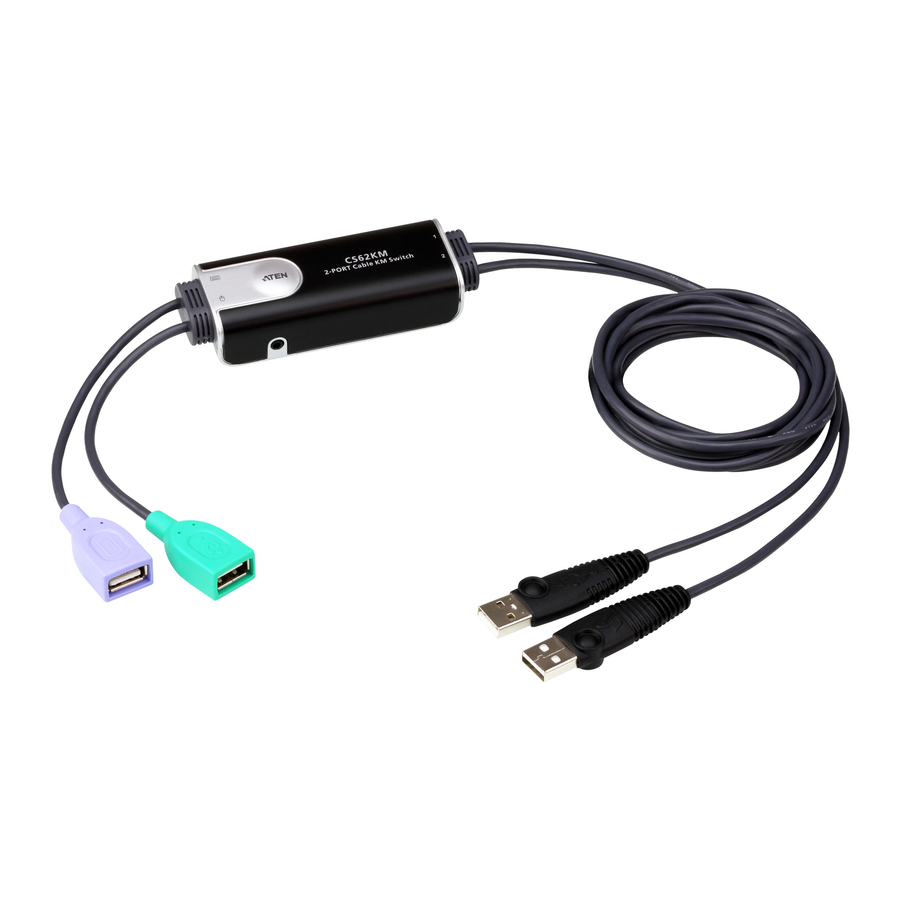

Аппараттық құралға шолу
- Қашықтан басқару портын таңдау құралы
- 1-порттың шамы
- 2-порттың шамы
- Пернетақта кабелі
- Тінтуір кабелі
- PC 1 USB кабелі
- PC 2 USB кабелі
- Қашықтан басқару портын таңдау құралының ұясы
Орнату
Қуаттың күрт көтерілуінен немесе статикалық электр тогынан орнатуға зақым келтірмеу үшін барлық қосылған құрылғылардың дұрыс жерге қосылуы маңызды.
Ауыстырып қосқышты орнату үшін орнату диаграммасын қараңыз және келесі қадамдарды орындаңыз:
- Пернетақтаны пернетақта кабелінің ұшындағы қосқышқа, ал тінтуірді тінтуір кабелінің ұшындағы қосқышқа қосыңыз.
- PC 1 USB кабелін бірінші компьютердегі USB портына, ал PC 2 USB кабелін екінші компьютердегі USB портына қосыңыз.
- (Қосымша) Қашықтан басқару портын таңдау құралын пайдаланғыңыз келсе, оның кабелін құрылғының бүйірінде орналасқан Қашықтан басқару портын таңдау құралының ұясына қосыңыз.
Ескертпе: Ауыстырып қосқышты тек ыстық пернелермен басқаруға болады, сондықтан қашықтан басқару портын таңдау құралын қосу міндетті емес. - Компьютерлерді қосыңыз.
Ескертпе: Әдепкі бойынша, ауыстырып қосқыш PC 1 USB кабелі қосылған бірінші компьютерге қосылады.
Жұмыс істеу
CS62KM-ді қосылған құрылғыға KM басқаруын ауыстыру үшін пайдалануға болатын бірнеше ыңғайлы әдіс бар.
Қолмен ауыстыру
KM фокусын компьютерге әкелу үшін келесі әдістердің бірін пайдаланыңыз.
- Компьютерлер арасында ауысу үшін қашықтан басқару портын таңдау құралын басыңыз.
Тінтуірмен ауыстыру
Тінтуір портын таңдау үшін порттарды айналдыру үшін USB тінтуірінің айналдыру дөңгелегін екі рет басыңыз.
Ескертпе:
- Тінтуірмен ауыстыруды тек USB 3 пернелі айналдыру дөңгелегі бар тінтуірлер қолдайды.
- Тінтуірмен ауыстыру әдепкі бойынша өшірулі. Тінтуірмен ауыстыруды қосу үшін Ыстық пернелерді орнату режимі бөлімін қараңыз.
- Тінтуірмен ауыстыру тек тінтуір эмуляциясы қосылған кезде ғана қолдау көрсетеді.
Ыстық пернемен ауыстыру
Барлық ыстық пернелі порт ауыстырулары [Scroll Lock] пернесін екі рет басудан басталады. Ыстық пернені пайдаланып портты ауыстыру үшін келесі әдістердің бірін пайдаланыңыз. Егер [Scroll Lock] пернесін пайдалану компьютерде жұмыс істейтін басқа бағдарламалармен қайшы келсе, оның орнына [Ctrl] пернесін пайдалануға болады.
Қосымша ақпарат алу үшін HSM қысқаша кестесін қараңыз.
- [Scroll Lock] [Scroll Lock] [Enter]: KM фокусын қазіргі уақытта фокуста тұрған порттан ауыстырып қосқыштағы келесі портқа әкеледі (1-ден 2-ге, 2-ден 1-ге).
- [Scroll Lock] [Scroll Lock] [n] [Enter]: KM фокусын көрсетілген порт идентификаторына сәйкес келетін портқа қосылған компьютерге әкеледі.
Ескертпе: n компьютердің порт идентификаторының нөмірін білдіреді (1 немесе 2).
Ыстық пернелерді орнату режимі (HSM)
Ыстық пернелерді (портты ауыстыруға арналған ыстық пернелерден басқа) пайдалану үшін ыстық пернелерді орнату режимін (HSM) іске қосу үшін төмендегі қадамдарды орындаңыз, содан кейін ыстық пернені басыңыз.
- [Num Lock] пернесін басып тұрыңыз.
- [-] пернесін басып, босатыңыз.
- [Num Lock] пернесін босатыңыз.
- Қажетті функцияны орындау үшін ыстық пернені басыңыз. Функция үшін төмендегі кестені қараңыз.
HSM қысқаша кестесі
| Перне | Функция |
| [H] | Әдепкі ([Num Lock] [-]) және балама ([Ctrl] [F12]) HSM шақыру пернелері арасында ауысады. |
| [T] | Әдепкі ([Scroll] [Lock] [Scroll] [Lock]) және балама ([Ctrl] [Ctrl]) Портты ауыстыру пернелері арасында ауысады. |
| [F4] | Ауыстырып қосқыштың ағымдағы параметрлерін мәтіндік редактор немесе мәтін өңдегіш арқылы басып шығарады. |
| [X] [Enter] | Портты ауыстыру ыстық пернелерін қосады / өшіреді. |
| [u] [p] [g] [r] [a] [d] [e] [Enter] | Бағдарламалық құралды жаңарту режимін іске қосады. |
| [N] | Пернетақта эмуляциясын қосады / өшіреді. |
| [M] | Тінтуір эмуляциясын қосады / өшіреді. |
| [W] | Тінтуірмен ауыстыруды қосады / өшіреді. |
| [Y] | Шексіз ауыстыруды қосады / өшіреді. Әдепкі параметр өшірулі. Ескертпе: Бұл ыстық пернені тек v1.1.101 немесе одан кейінгі бағдарламалық құрал нұсқасын пайдаланатын CS62KM қолдайды. Шексіз ауыстыру әрқашан v1.0.062 немесе одан ерте бағдарламалық құрал нұсқасын пайдаланатын CS62KM арқылы қосылады. |
Қолдау және құжаттама туралы ескертпе
Осы пакетте қамтылған барлық ақпарат, құжаттама, бағдарламалық құрал, бағдарламалық жасақтама утилиталары және сипаттамалар өндірушінің алдын ала хабарламасынсыз өзгертілуі мүмкін.
Өнімдеріміздің қоршаған ортаға әсерін азайту үшін ATEN құжаттамасы мен бағдарламалық құралын http://www.aten.com/download/ сайтынан онлайн режимінде табуға болады
Техникалық қолдау
www.aten.com/support
Қосымша ақпарат алу үшін сканерлеңіз
