ATEN US3344I - Switch Hub Industriale USB 3.1 Gen 1 4x4 - Guida Rapida

Contenuti

1 Contenuto della Confezione
2 Panoramica dell'Hardware
3 Installazione Hardware
4 Montaggio
5 Scarica manuale
6 In altre lingue

Contenuto della Confezione

1 Switch Hub Industriale USB 3.1 Gen 1 4x4
2 Cavi USB 3.1 Gen 1 da Tipo-B a Tipo-A 1.2M
2 Cavi USB 3.1 Gen 1 da Tipo-B a Tipo-A 1.8M
1 Selettore di Porta Remoto
1 Kit di Montaggio
1 Set di Adattatori per Morsettiera (un adattatore per morsettiera RS-422/RS-485 e uno per morsettiera DC)
1 Istruzioni per l'Utente

Panoramica dell'Hardware

Vista frontale

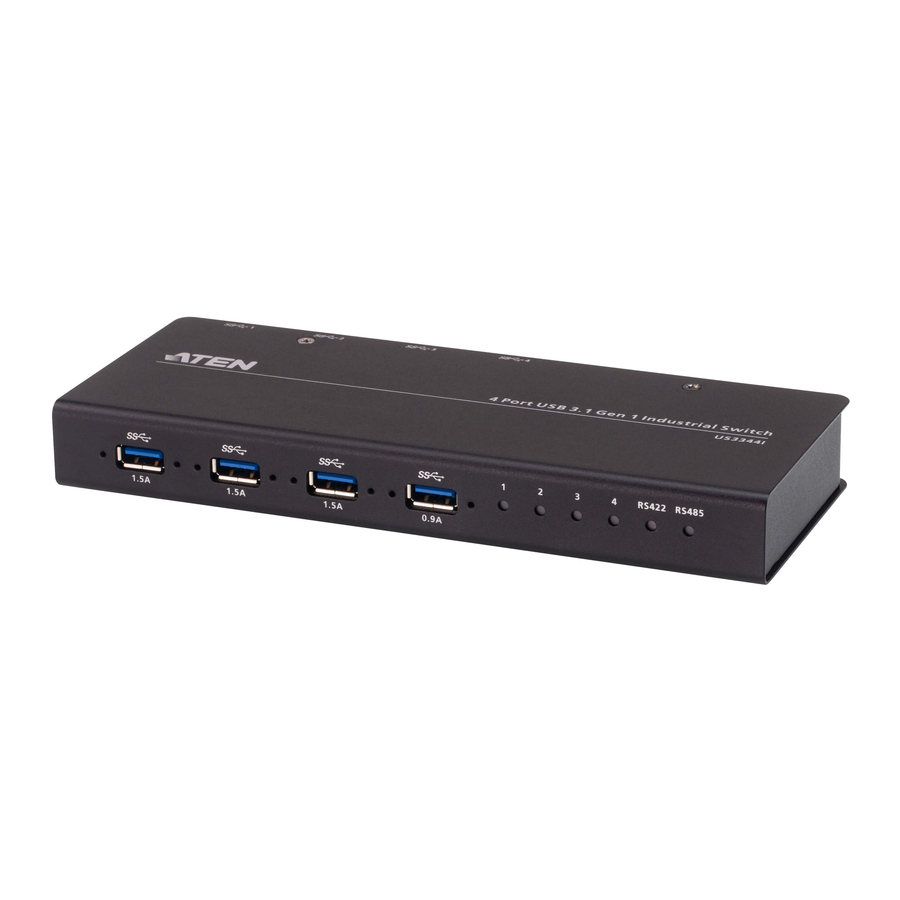

Porta Periferica USB Tipo-A
LED Indicatori Porta
LED RS-422/RS-485

Vista posteriore

Ingresso Alimentazione (Jack DC)
Ingresso Alimentazione (Morsettiera DC)
Jack Selettore Remoto
DIP Switch di Controllo

Ingresso Comando Seriale RS-422/RS-485 (Morsettiera)
Porta Host USB Tipo-B
Selettore di Porta Remoto

Pin	RS-422 (4 fili)	RS-485 (2 fili)
1	GND	GND
2	TxD - (A)	-
3	TxD + (B)	-
4	RxD + (B)	Data + (A)
5	RxD - (A)	Data – (B)

Per la connessione RS-422, i terminali T +/- del sistema selettore devono essere collegati ai terminali R +/- della morsettiera, e viceversa (es. T+ a R+, T- a R-).

Installazione Hardware

Fare riferimento al diagramma di installazione qui sopra ed eseguire quanto segue:

Collegare l'estremità USB 3.1 Gen 1 Tipo-A dei cavi USB inclusi ai computer (fino a 4 computer) e collegare l'estremità USB 3.1 Gen 1 Tipo-B dei cavi USB inclusi sul retro dell'US3344I.
Collegare i dispositivi periferici USB alle porte periferiche USB Tipo-A dell'US3344I.
Collegare il Selettore di Porta Remoto al Jack Selettore Remoto.
(Opzionale) Preparazione del Selettore di Porta a Comando Seriale RS-422/RS-485:
1. Selezionare un segnale seriale di selezione porta (RS-422/RS-485) dal DIP Switch sul retro dell'US3344I.
2. Selezionare la funzione di terminale seriale dal DIP Switch sul retro dell'US3344I.
3. Inserire i cavi di comando nell'adattatore per morsettiera RS-422/RS-485 secondo l'indicazione etichettata sul telaio. Serrare le viti degli alloggiamenti. Collegare l'adattatore per morsettiera alla Porta di Comando Seriale.
  Nota:

È possibile collegare sia il Selettore di Porta Remoto che i Selettori di Porta a Comando Seriale per la selezione delle porte.
Per la connessione RS-422, i terminali T +/- del sistema selettore devono essere collegati ai terminali R +/- della morsettiera, e viceversa (es. T+ a R+, T- a R-).

Preparare un ingresso di alimentazione in uno dei seguenti modi:
1. Collegando la Morsettiera DC per l'Ingresso Alimentazione¹: Inserire i cavi DC + e - (da 9 a 24V DC) nell'adattatore per morsettiera DC secondo l'indicazione etichettata. Serrare le viti degli alloggiamenti. Collegare l'adattatore per morsettiera all'US3344I; Oppure
2. (Opzionale) Collegando un adattatore di alimentazione 2 al jack di ingresso alimentazione DC.
  Nota:

Se entrambi gli ingressi di alimentazione sono collegati, l'alimentazione dal jack DC avrà la priorità.
Disponibile per l'acquisto separatamente presso il rivenditore ATEN più vicino (Part No.: 0AD8-8012-33MG)

Montaggio

Utilizzare le viti fornite con il kit di montaggio per avvitare la staffa di montaggio alla parte inferiore dell'unità (Fare riferimento ai disegni mostrati sopra).

Montaggio su Rack
Avvitare la staffa di montaggio in qualsiasi posizione comoda sul rack.

Montaggio a Parete
Utilizzare il foro centrale per la vite della staffa di montaggio per montare l'unità a parete.

Scarica manuale

Qui puoi scaricare la versione completa in PDF del manuale, può contenere ulteriori istruzioni di sicurezza, informazioni sulla garanzia, regole FCC, ecc.

Scarica ATEN US3344I - Switch Hub Industriale USB 3.1 Gen 1 4x4 - Guida Rapida
