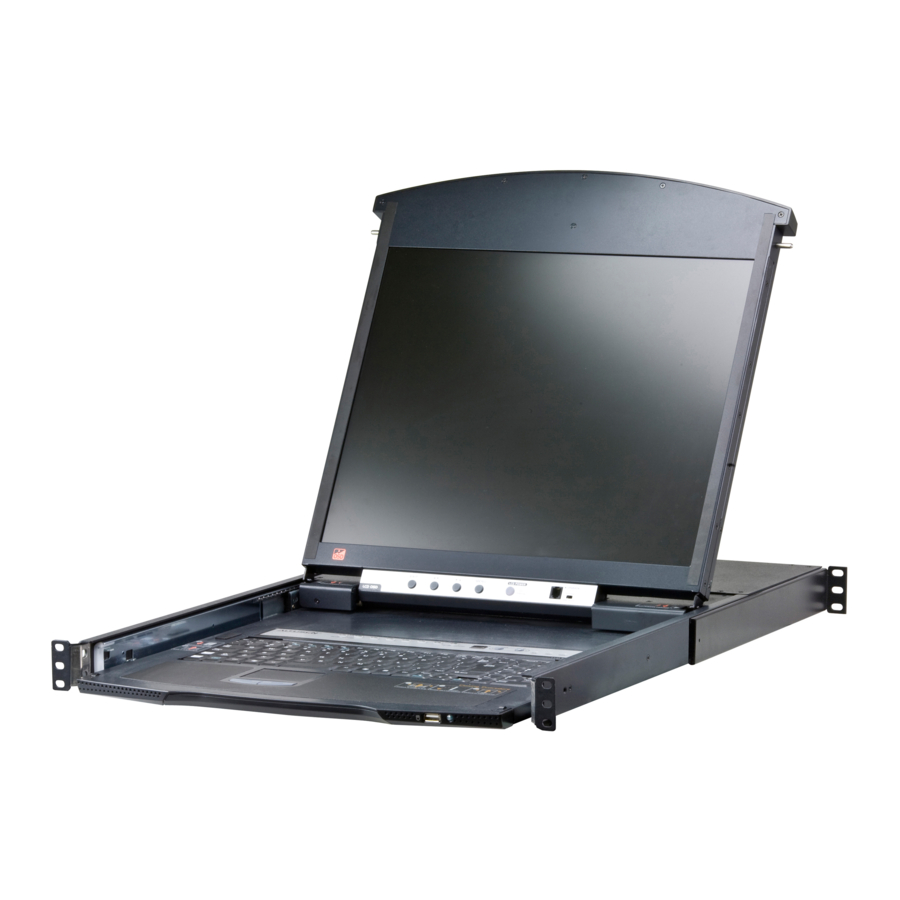

ATEN Altusen KL1508Ai, KL1516Ai - Guida rapida all'uso dello switch KVM LCD Dual Rail

Contenuti

Contenuto della confezione

1 switch KVM LCD Dual Rail KL1508Ai o KL1516Ai con kit di montaggio standard
1 cavo di alimentazione
1 cavo di aggiornamento del firmware
2 staffe a L
1 Istruzioni per l'utente

Panoramica hardware

Panoramica hardware

Vista frontale

  1. Maniglia superiore
  2. Modulo LCD
  3. Modulo tastiera
  4. Maniglia inferiore
  5. LED di alimentazione
  6. Fermo di rilascio della tastiera
  7. Fermo di rilascio dell'LCD
  8. Alette di montaggio su rack
  9. Luce di illuminazione a LED

Modulo tastiera

  1. Tastiera
  2. Touchpad
  3. Porta mouse esterna
  4. LED ID stazione
  5. Area di selezione della stazione
  6. LED di blocco e interruttore di reset
  7. Pulsanti e LED di selezione della porta

Modulo LCD

  1. Display LCD
  2. Controlli LCD
  3. Pulsante di accensione/spegnimento LCD
  4. Sezione di aggiornamento del firmware

Vista posteriore

  1. Terminale di messa a terra
  2. Presa di alimentazione
  3. Interruttore di alimentazione
  4. Porta LAN
  5. Porta PON
  6. Porta Daisy Chain
  7. Selezione porta console locale
  8. Selezione porta KVM

Installazione hardware

Installazione hardware

Montaggio standard su rack

  1. Mentre una persona posiziona lo switch nel rack e lo tiene in posizione, la seconda persona avvita leggermente le staffe anteriori al rack.
  2. Mentre la prima persona tiene ancora lo switch in posizione, la seconda persona fa scorrere le staffe a L nelle staffe di montaggio laterali dello switch, dalla parte posteriore fino a quando le flange delle staffe non toccano il rack, quindi avvita le staffe a L al rack.
  3. Dopo che le staffe a L sono state fissate, serrare le viti delle staffe anteriori.
    Nota:
    1. Lasciare almeno 5,1 cm su ciascun lato per una corretta ventilazione e almeno 12,7 cm sul retro per il cavo di alimentazione e lo spazio per i cavi.
    2. Scaricare il manuale utente dal nostro sito Web per istruzioni dettagliate su Montaggio su rack opzionale (vengono utilizzate 2 staffe a L fornite nel contenuto della confezione): www.aten.com

Installazione a stazione singola

  1. Mettere a terra il KL1508Ai / KL1516Ai collegando un'estremità del filo di messa a terra al terminale di messa a terra e l'altra estremità del filo a un oggetto adeguatamente messo a terra.
    Nota: Non omettere questo passaggio. Una corretta messa a terra aiuta a prevenire danni all'unità causati da sovratensioni o elettricità statica.
  2. Se si sceglie di installare una console esterna, collegare la tastiera, il monitor e il mouse alle porte della console situate sul pannello posteriore dello switch. Le porte sono contrassegnate da un codice colore e contrassegnate con un'icona per identificarle.
    Nota: Questo passaggio è facoltativo.
  3. Per ciascuno dei computer che si stanno installando, utilizzare un cavo Cat 5e per collegare qualsiasi porta KVM disponibile a un cavo adattatore KVM appropriato per il computer che si sta installando.
    Nota: La distanza massima supportata al cavo adattatore è di 50 m.
  4. Collegare il cavo adattatore KVM al computer. Collegare i connettori del cavo adattatore alle rispettive porte sui computer che si stanno installando.
  5. Collegare il cavo LAN o WAN alla porta LAN del KL1508Ai / KL1516Ai.
  6. Collegare il cavo di alimentazione allo switch e a una fonte di alimentazione CA

Dopo aver cablato il KL1508Ai / KL1516Ai, è possibile accendere l'alimentazione. Dopo aver acceso lo switch, è possibile accendere i server.

Funzionamento

OSD

L'On Screen Display (OSD) è un metodo basato su menu per gestire il controllo del computer e le operazioni di commutazione. Tutte le procedure iniziano dalla schermata principale OSD. Per visualizzare la schermata principale, toccare due volte il tasto di scelta rapida OSD. Il tasto di scelta rapida predefinito è [Bloc Scorr]. È possibile modificare il tasto di scelta rapida con il tasto Ctrl o il tasto Alt, se lo si desidera.

Quando si accede al menu OSD, il sistema richiede un nome utente e una password. Per la prima volta, immettere il nome utente e la password predefiniti: administrator / password. Il sistema chiederà di modificare immediatamente la password.

Tabella riassuntiva dei tasti di scelta rapida

[Bloc Num] + [-] o [Ctrl] + [F12] [A] [Invio] Richiama la modalità di scansione automatica. Quando la modalità di scansione automatica è attiva, [P] o il clic sinistro mette in pausa la scansione automatica. Quando la scansione automatica è in pausa, premendo un tasto qualsiasi o un altro clic sinistro si riprende la scansione automatica.
[B] Attiva o disattiva il segnale acustico.
[Esc] o [Barra spaziatrice] Esce dalla modalità tasto di scelta rapida.
[Bloc Num] + [-] o [Ctrl] + [F12] [F1] Imposta il sistema operativo su Windows.
[F2] Imposta il sistema operativo su Mac.
[F3] Imposta il sistema operativo su Sun.
[F5] Esegue un reset della tastiera/mouse sul computer di destinazione.
[H] Attiva/disattiva i tasti di richiamo dei tasti di scelta rapida.
[ID porta] [Invio] Commuta l'accesso al computer corrispondente a tale ID porta.
[R] [Invio] Tasto di scelta rapida solo per l'amministratore. Ripristina le impostazioni dello switch ai valori predefiniti.
[T] Commuta il tasto di scelta rapida OSD tra [Ctrl] [Ctrl] e [Bloc Scorr]
[←] [Bloc Scorr]. Richiama la modalità Salta e salta dalla porta corrente alla prima porta accessibile precedente.
[→] Richiama la modalità Salta e salta dalla porta corrente alla porta accessibile successiva.
[↑] Richiama la modalità Salta e salta dalla porta corrente all'ultima porta accessibile della stazione precedente.
[↓] Richiama la modalità Salta e salta dalla porta corrente alla prima porta accessibile della stazione successiva.

Avviso di supporto e documentazione

Tutte le informazioni, la documentazione, il firmware, le utility software e le specifiche contenute in questo pacchetto sono soggette a modifiche senza preavviso da parte del produttore. Per ridurre l'impatto ambientale dei nostri prodotti, la documentazione e il software ATEN sono disponibili online all'indirizzo http://www.aten.com/download/

Supporto tecnico

www.aten.com/support

Scansiona per maggiori informazioni

© Copyright 2019 ATEN ® International Co., Ltd.

ATEN e il logo ATEN sono marchi di ATEN International Co., Ltd. Tutti i diritti riservati. Tutti gli altri marchi sono di proprietà dei rispettivi proprietari.

Questo prodotto è conforme a RoHS.

Codice prodotto PAPE-1223-D21G Data di stampa: 07/2019
