ATEN US3344I - Guía de inicio rápido del conmutador de concentrador industrial USB 3.1 Gen 1 4x4
Contenido del paquete
- 1 conmutador de concentrador industrial USB 3.1 Gen 1 4x4
- 2 cables USB 3.1 Gen 1 de tipo B a tipo A de 1,2 m
- 2 cables USB 3.1 Gen 1 de tipo B a tipo A de 1,8 m
- 1 selector de puerto remoto
- 1 kit de montaje
- 1 juego de adaptadores de bloque de terminales (un adaptador de bloque de terminales RS-422/RS-485 y un adaptador de bloque de terminales de CC)
- 1 Instrucciones para el usuario
Revisión del hardware

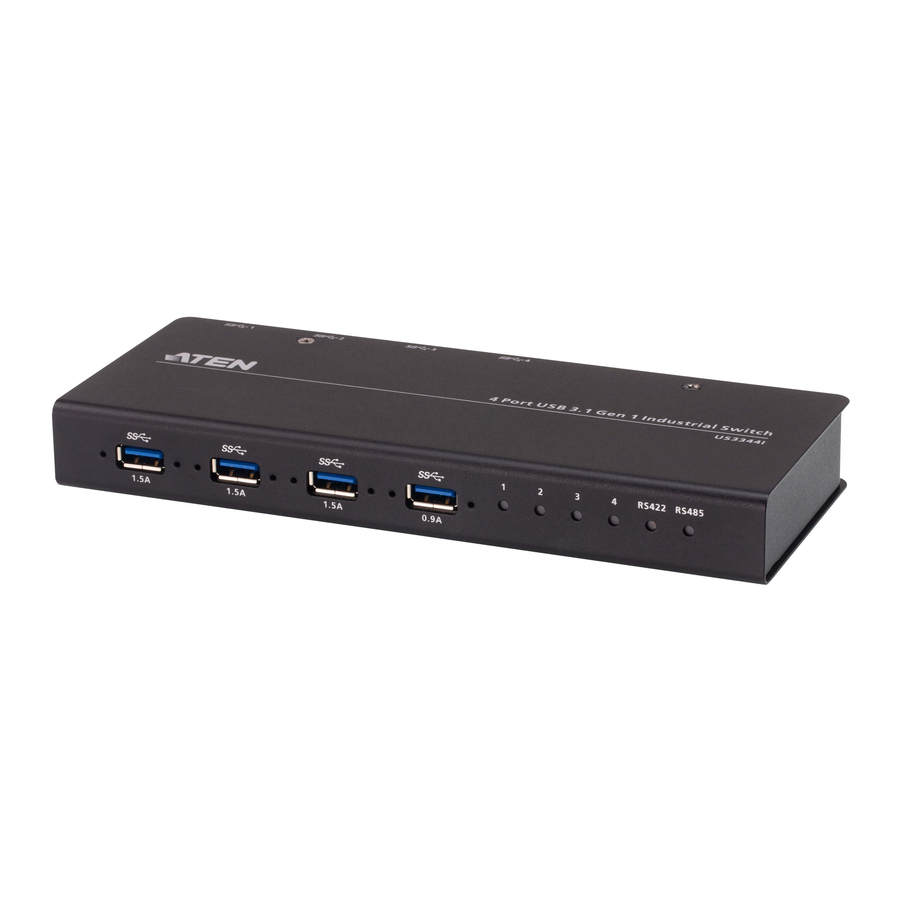

Vista frontal
- Puerto periférico USB tipo A
- LED de indicador de puerto
- LED RS-422/RS-485
Vista trasera
- Entrada de alimentación (conector de CC)
- Entrada de alimentación (bloque de terminales de CC)
- Conector de selector remoto
- Conmutador DIP de control
- Entrada de comando en serie RS-422/RS-485 (bloque de terminales)
- Puerto de host USB tipo B
- Selector de puerto remoto
| Pin | RS-422 (4 hilos) | RS-485 (2 hilos) |
| 1 | GND | GND |
| 2 | TxD - (A) | - |
| 3 | TxD + (B) | - |
| 4 | RxD + (B) | Datos + (A) |
| 5 | RxD - (A) | Datos – (B) |
Para la conexión RS-422, los terminales T +/- de su sistema selector deben conectarse a los terminales R +/- del bloque de terminales, y viceversa (por ejemplo, T+ a R+, T- a R-).
Instalación del hardware
Consulte el diagrama de instalación anterior y haga lo siguiente:
- Enchufe el extremo USB 3.1 Gen 1 de tipo A de los cables USB incluidos en sus ordenadores (hasta 4 ordenadores) y enchufe el extremo USB 3.1 Gen 1 de tipo B de los cables USB incluidos en la parte posterior del US3344I.
- Enchufe sus dispositivos periféricos USB en los puertos periféricos USB de tipo A del US3344I.
- Enchufe el selector de puerto remoto en el conector de selector remoto.
- (Opcional) Preparación del selector de puerto de comando en serie RS-422/RS-485:
- Seleccione una señal en serie de selección de puerto (RS-422/RS-485) del conmutador DIP en la parte posterior del US3344I.
- Seleccione la función de terminal en serie del conmutador DIP en la parte posterior del US3344I.
- Inserte los cables de comando en el adaptador de bloque de terminales RS-422/RS-485 de acuerdo con el signo etiquetado del chasis. Apriete los tornillos de la ranura. Enchufe el adaptador de bloque de terminales en el puerto de comando en serie.
Nota:
- Puede conectar tanto el selector de puerto remoto como los selectores de puerto de comando en serie para la selección de puerto.
- Para la conexión RS-422, los terminales T +/- de su sistema selector deben conectarse a los terminales R +/- del bloque de terminales, y viceversa (por ejemplo, T+ a R+, T- a R-).
- Prepare una entrada de alimentación ya sea:
- Conectando el bloque de terminales de CC para la entrada de alimentación1: Inserte los cables de CC + y - (9 a 24 V CC) en el adaptador de bloque de terminales de CC de acuerdo con el signo etiquetado. Apriete los tornillos de la ranura. Enchufe el adaptador de bloque de terminales en el US3344I; o
- (Opcional) Conectando un adaptador de alimentación 2 al conector de entrada de alimentación de CC.
Nota:
- Si ambas entradas de alimentación están conectadas, la alimentación del conector de CC será priorizada.
- Disponible para su compra por separado en su distribuidor ATEN más cercano (N.º de pieza: 0AD8-8012-33MG)
Montaje
Utilice los tornillos proporcionados con el kit de montaje para atornillar el soporte de montaje a la parte inferior de la unidad (consulte los dibujos que se muestran arriba).
Montaje en rack
Atornille el soporte de montaje a cualquier ubicación conveniente en el rack.
Montaje en pared
Utilice el orificio central del tornillo del soporte de montaje para montar la unidad en una pared.
